отчёт

по лабораторной работе №6

по дисциплине «Метрология»

Тема: ДИНАМИЧЕСКИЙ РЕЖИМ СРЕДСТВ ИЗМЕРЕНИЙ

Студентка гр. 9283	Зикратова А.А.
Преподаватель	Минаев А.В.

Санкт-Петербург

2020

Протокол

Обработка результатов

1. Расчёт динамической погрешности при воздействии прямоугольных входных сигналов при f₀=1,2 кГц и β=0,3:

Пример расчёта динамической погрешности при t = 1,5 мс:

U_вых = 2,53 В; U_вх = 2,34 В; ∆ = U_вых - U_вх = 2,53 В - 2,34 В = 0,19 В

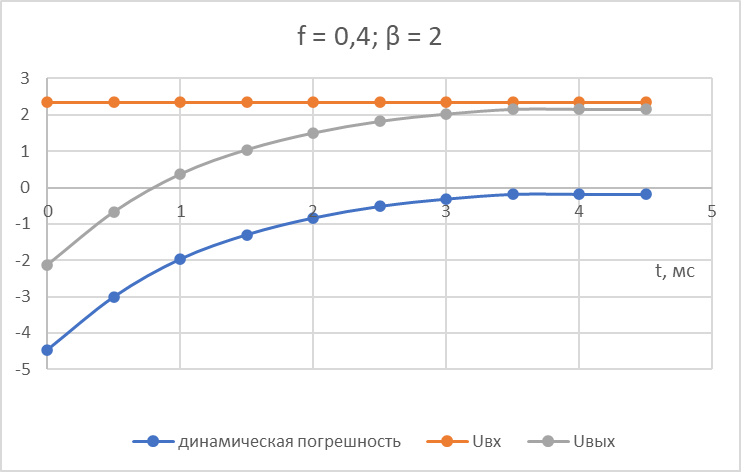

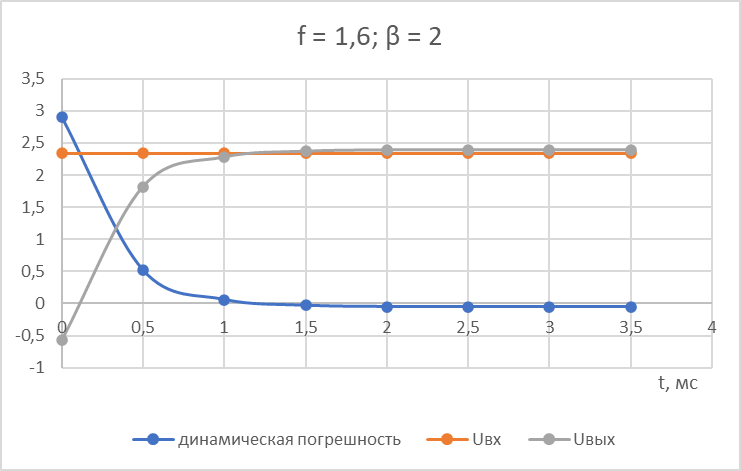

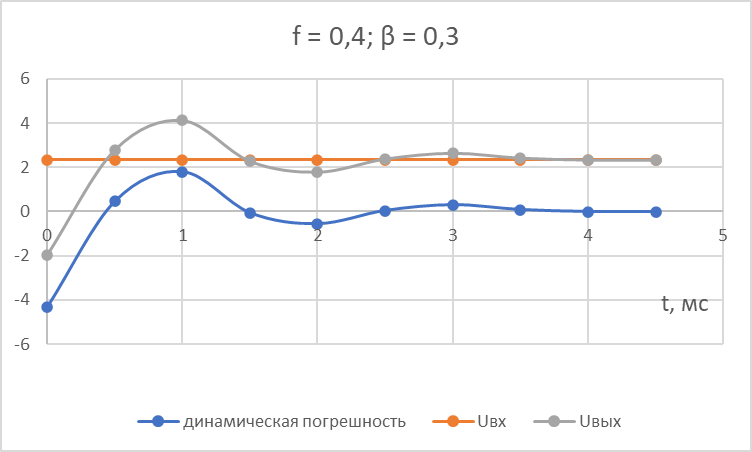

Графики динамической погрешности, U_вых, U_вх для остальных частот f и коэффициентов β:

2. Зависимость времени установления t_у от различных частот f₀. Сравнение графиков зависимостей при фиксированных коэффициентах демпфирования β:

3. Зависимость времени установления t_у от различных коэффициентов демпфирования β. Сравнение графиков зависимостей при фиксированных частотах f₀:

Вывод: в ходе лабораторной работы было определено, что при β=const и при увеличении частоты собственных колебаний f₀ время установления t_у уменьшается, а при f₀=const и при увеличении β время установления t_у уменьшается до определённого коэффициента демпфирования, а затем возрастает.
