Метрология_1_лаб_отчёт
.docxМИНОБРНАУКИ РОССИИ
Санкт-Петербургский государственный
электротехнический университет
«ЛЭТИ» им. В. И. Ульянова (Ленина)
Кафедра ИИСТ
отчёт
по лабораторной работе №1
по дисциплине «Метрология»
Тема: ИССЛЕДОВАНИЕ ОСНОВНЫХ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК ЭЛЕКТРОМЕХАНИЧЕСКИХ ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ
Студентка гр. 9283 |
Зикратова А.А. |
Преподаватель |
Минаев А.В. |
Санкт-Петербург
2020

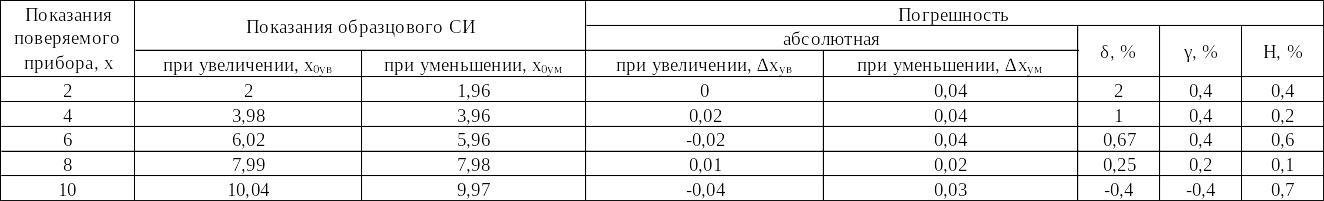

Протокол
Показания поверяемого прибора, х |
Показания образцового средства измерения |
Погрешность |
|||||||||
абсолютная |
, % |
, % |
Н, % |
||||||||
при увеличении хо ув |
при уменьшении хо ум |
при увеличении хув |
при уменьшении хум |
||||||||
2 |
2 |
1,96 |
|
|
|
|
|
||||
4 |
3,98 |
3,96 |
|
|
|
|
|
||||
6 |
6,02 |
5,96 |
|
|
|
|
|
||||
8 |
7,99 |
7,98 |
|
|
|
|
|
||||
10 |
10,04 |
9,97 |
|
|
|
|
|

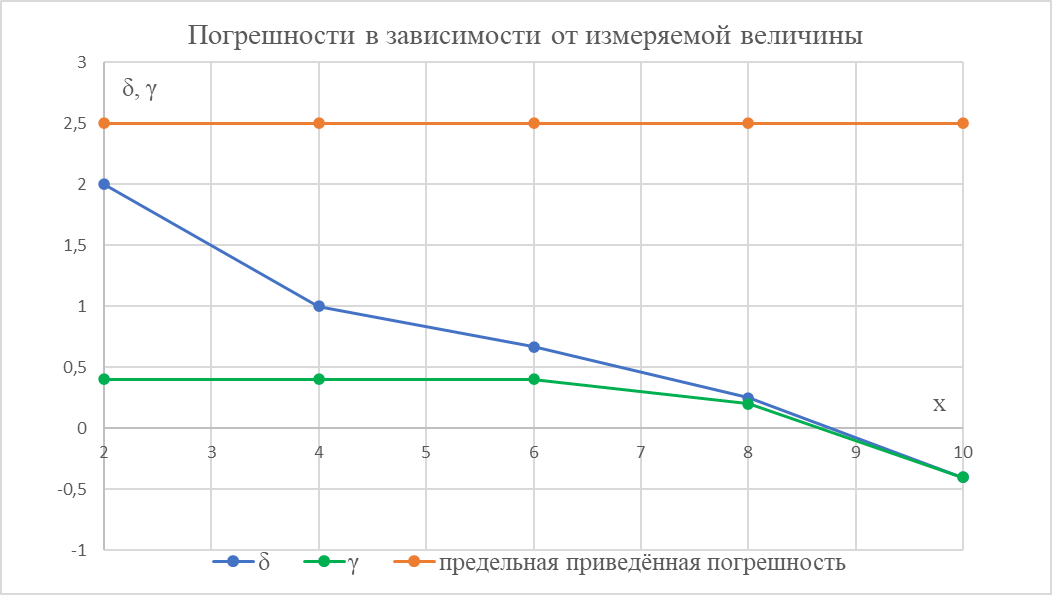

Обработка результатов
Пример расчёта для x = 6:
Абсолютная погрешность при увеличении:
∆xув = x - x0ув = 6 – 6,02 = -0,02, где x0ув – величина, измеренная образцовым прибором при увеличении показаний.
Абсолютная погрешность при уменьшении:
∆xум = x - x0ум = 6 – 5,96 = 0,04, где x0ум – величина, измеренная образцовым прибором при уменьшении показаний.
, поэтому для расчёта погрешностей берётся
Относительная погрешность для x = 6:
% = = 0,04/6 ‧ 100% = 0,666…% ≈ 0,7 %
Приведённая погрешность для x = 6:
% = = 0,04/10 ‧ 100% = 0,4 %, где хN – нормирующее значение поверяемого прибора на выбранном диапазоне измерений (2...10 )
H = 100% ‧ х0ув – х0ум/ хN = 100% ‧ 6,02 – 5,96/10 = 100% ‧ 0,06/10 = 0,6 %
Вывод: в ходе лабораторной работы был определён класс точности поверяемого прибора для диапазона (2…10): γ = 0,4 %, т. к. класс точности прибора обозначен как 2,5 (без круга, дроби и т. д.), то это означает, что предельное допустимое значение приведённой погрешности поверяемого прибора равняется γ = ±2,5%, приведённая погрешность прибора в результате поверки (γ = 0,4 %) не превышает 2,5%, поэтому можно заключить, что поверяемый прибор соответствует его классу точности. Если бы на СИ было обозначено, например, так (значение, заключённое в круг), то это означало бы, что предел допустимого значения относительной погрешности равен ±0,5% (δ = ±0,5%), тогда о пригодности поверяемого прибора мы бы судили, сравнивая значение относительной погрешности, полученной в результате поверки, с пределом допустимого значения относительной погрешности (δ = ±0,5).
