Метрология_3_лаб_отчёт

МИНОБРНАУКИ РОССИИ

Санкт-Петербургский государственный

электротехнический университет

«ЛЭТИ» им. В. И. Ульянова (Ленина)

Кафедра ИИСТ

отчёт

по лабораторной работе №3

по дисциплине «Метрология»

Тема: ЦИФРОВЫЕ ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Студентка гр. 9283	Зикратова А.А.
Преподаватель	Минаев А.В.

Санкт-Петербург

2020

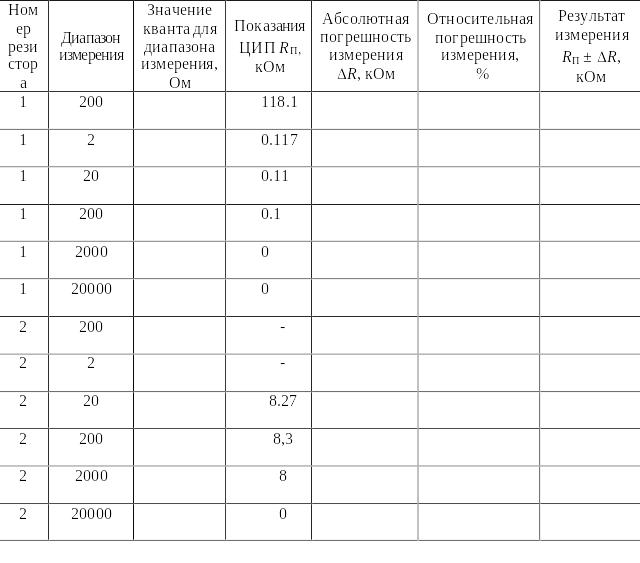

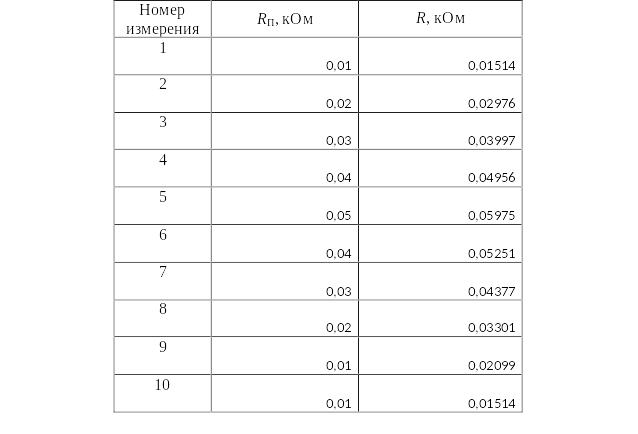

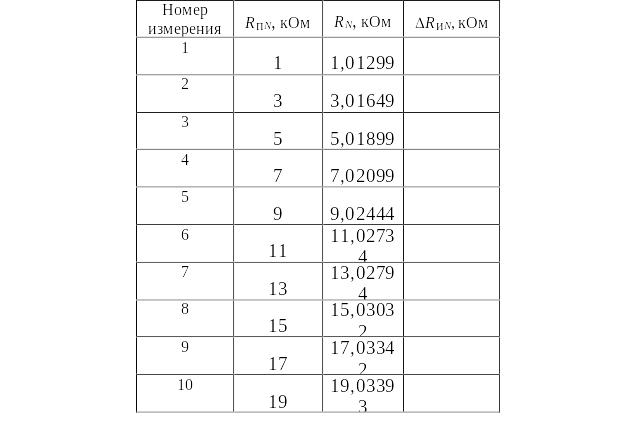

Протокол

Обработка результатов:

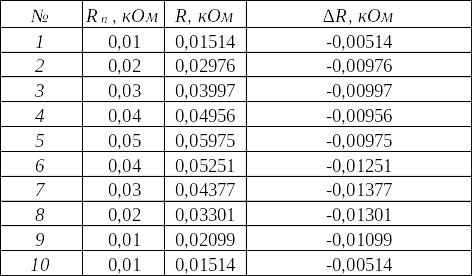

1. Статическая характеристика преобразования идеального ЦИП и абсолютная инструментальная погрешность измерений:

Пример расчёта для №7:

∆R = R_п – R = 0,03 – 0,04377 = -0,01377 кОм

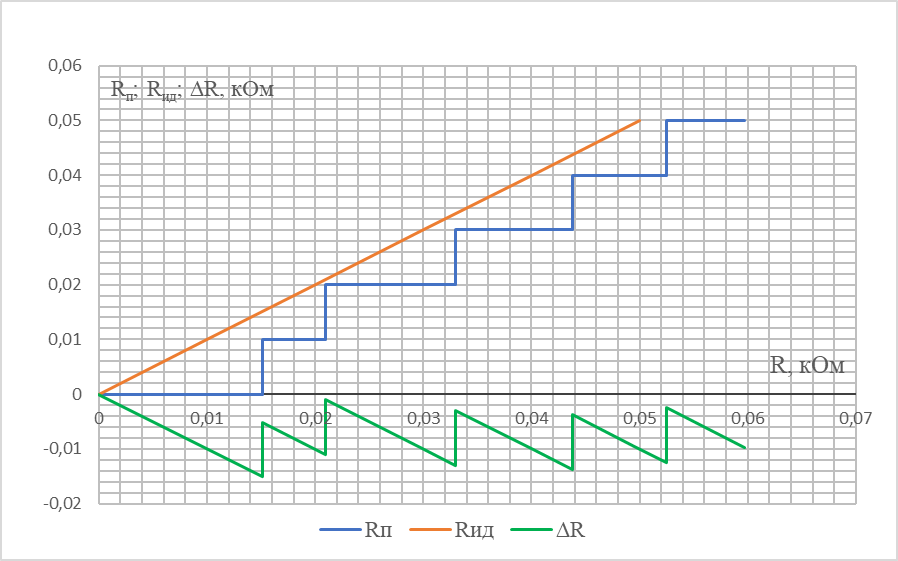

График статической характеристики преобразования и абсолютной погрешности результатов:

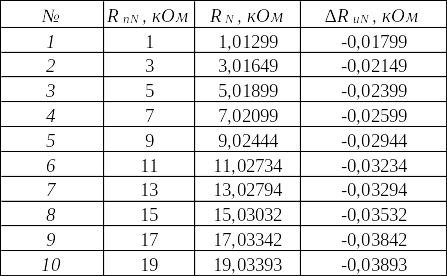

2. Абсолютная инструментальная погрешность:

Шаг квантования ЦИП:

= = 0,01 кОм

Пример расчёта инструментальной погрешности для №7:

R_иN = R_пN – 0,5q – R_N = 13 – 0,5 ‧ 0,01 - 13,02794 = 13 – 0,005 - 13,02794 = -0,027945 кОм

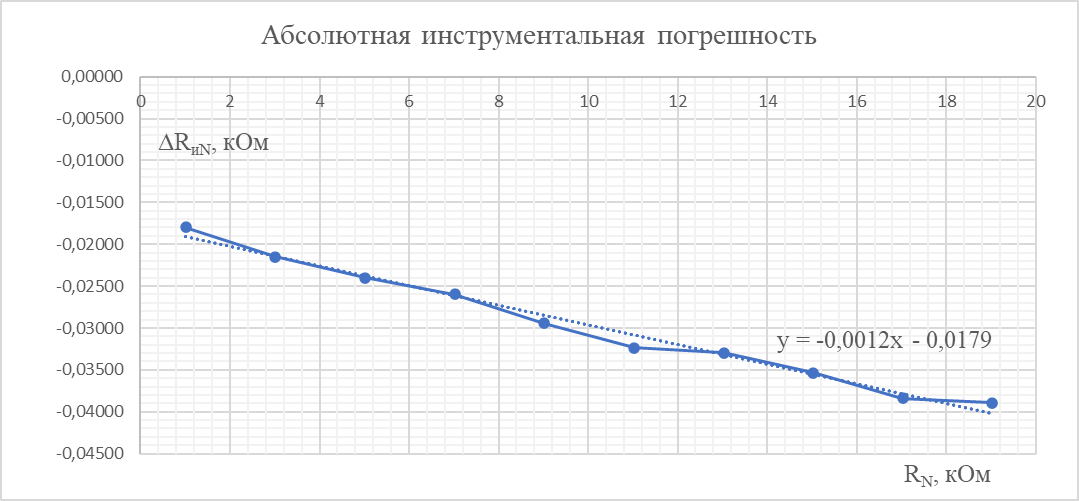

3. Определение аддитивной и мультипликативной составляющих погрешности:

R = a + bR_N = -0,0179 - 0,0012R_N a = -0,0179 кОм – аддитивная погрешность, b = -0,0012 кОм – мультипликативная погрешность

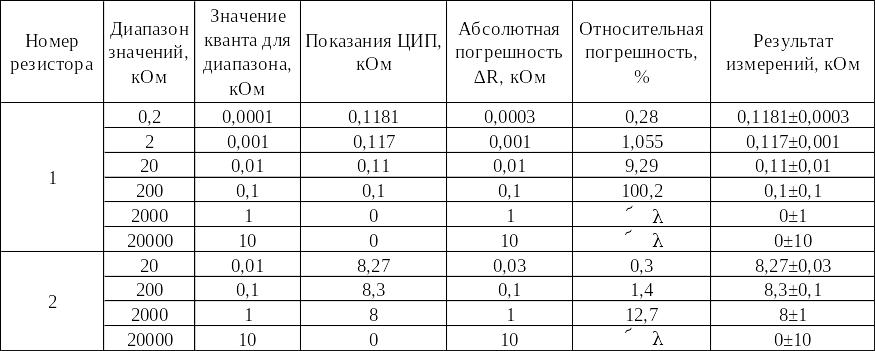

4. Измерение сопротивлений:

Пример расчёта для резистора №2 при R=200 кОм:

Зн-е кванта для диапазона:

= = 0,1 кОм

Абсолютная погрешность:

∆R = 0,002 ‧ R_изм + 1 ед. мл. разряда = 0,002 ‧ 8,3 + 0,1 = 0,116… кОм ≈ 0,1 кОм

R_п ± R = (8,3±0,1) кОм

Относительная погрешность:

δR = ∆R/R_изм ‧ 100% = 0,116…/8,3 ‧ 100% =0,3209…% ≈ 0,3%

Вывод: в ходе проделанной лабораторной работы по графику абсолютной инструментальной погрешности ЦИПа были определены аддитивная a = -0,0179 и мультипликативная b = -0,0012 составляющие погрешности. Для резистора №1 наиболее предпочтительным является диапазон R=200 Ом, а для резистора №2 диапазон R=20 кОм, т. к. на этих диапазонах погрешность минимальна. Более точным будет значение величины, снятой в максимально приближенном к измеряемой величине диапазоне.
