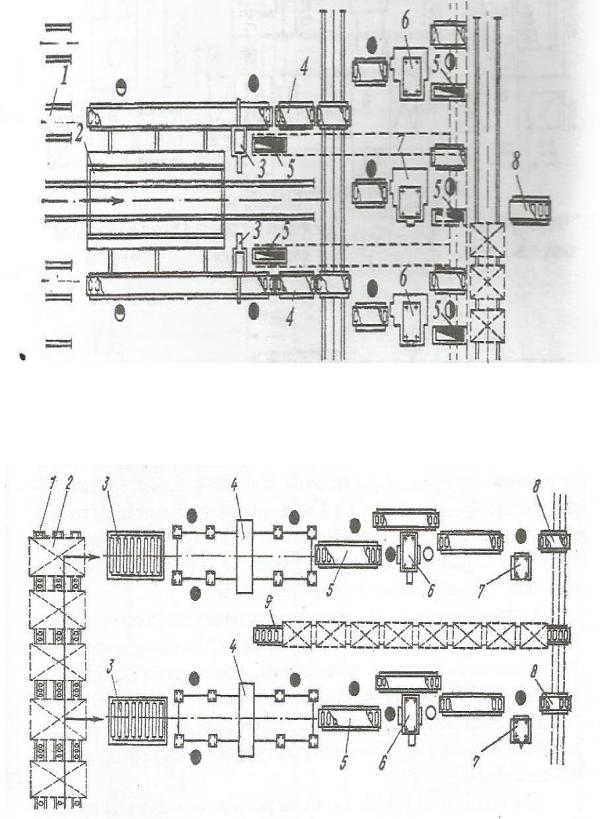

Схема поперечно-продольного способа поточного раскроя досок на бруски: 1 – узкоколейная дорога сушильного цеха; 2 – лифт-стаккер; 3 – круглопильный торцовочный станок ЦПА-40; 4 – рольганг для перемещения материала; 5 – бункер для отходов; 6 –станок круглопильный прирезной пятишпиндельный ЦДК5-1; 7 – станок круглопильный прирезной однопильный ЦДК4-2; 8 – рольганг для подачи заготовок на промежуточный склад
Схема производственного процесса раскроя листового материала по поточному принципу: 1 – приводной рольганг для подачи листового материала на раскроечные форматрные станки; 2 – листовой материал;
3 – лифт-подъемник; 4 – трехпильный форматно-обрезной станок ЦТ3Ф-1; 5 – рольганг для транспортировки раскроенных полос к станку; 6 – рейсмусовый станок СР6-9; 7 – фрезерный станок Ф-4; 8 – рольганг для подачи листовых заготовок на промежуточный склад; 9 – рольганг для подачи отходов на склад для переработки
44

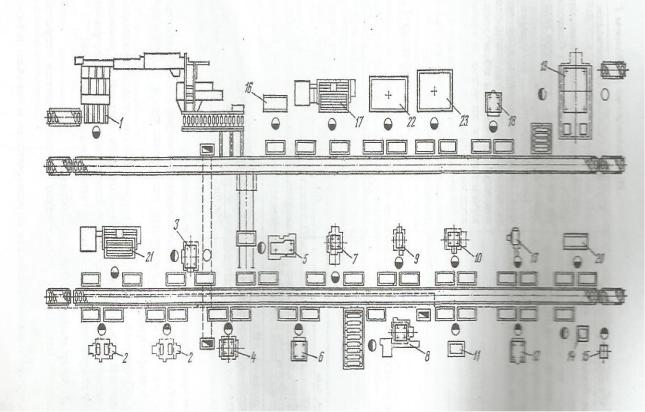

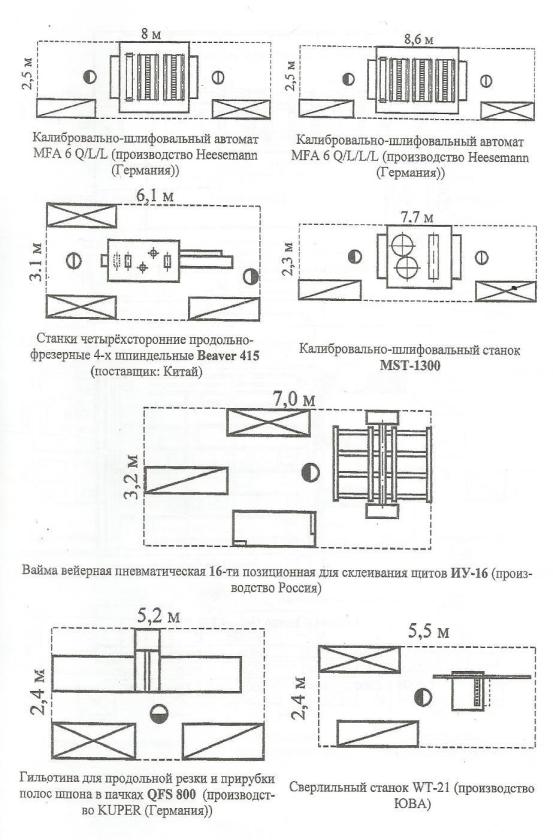

Рабочая планировка оборудования в от делении механической обработки:
1 – линия обработки брусковых деталей АЛБ-1; 2 – фуговальные станки СФ4-4; 3 – рейсмусовый станок СР6-8; 4 – круглопильный станок Ц6-2; 5 – станок для высверливания и заделки сучков СВСА-2; 6 – фрезерный станок Ф-4; 7 – шипорезный ящичный станок ШПА-40; 8 – односторонний шипорезный станок ШО15-5; 9 – сверлильный станок СВП-2; 10 – сверлильно-пазовальный станок СвПА-2; 11 – вайма пневматическая для сборки рамок; 12 – фрезерный станок ФС; 13 – шипорезный станок ШОТ; 14 – круглопалочный станок КПА-20; 15 – шкантовый станок; 16 – рабочее место для установки реек; 17 – вайма для приклеивания реек; 18 – фрезерный станок; 19 – шлифовальный широколенточный станок; 20 – токарный станок ТП-40; 21 – рабочее место для контроля качества и устранения недостатков; 22 и 23 – ваймы для склеивания
45

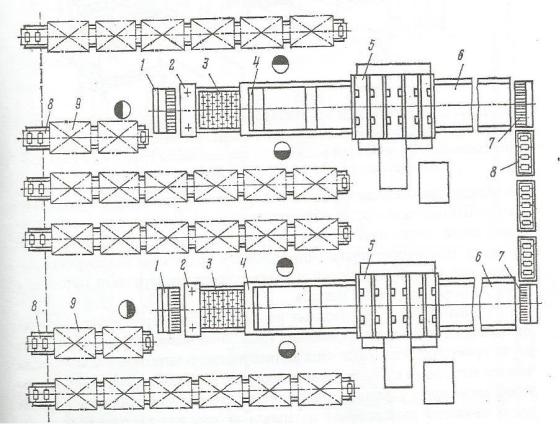

Рабочая планировка двух линий облицовывания пластей щитов на основе проходных однопролетных гидравлических прессов: 1 – подъемный стол; 2 – клеевые вальцы; 3 – дисковый транспортер; 4 – загрузочный транспортер; 5 – основной гидравлический однопролетный пресс; 6 – разгрузочный конвейер; 7 – подъемный стол; 8 – рольганг; 9 – материал в виде штабеля
46
Поточная линия обработки деталей и сборки ящикуов и скамеек: 1 – фрезерный станок; 2 – круглопильный станок Ц6-2; 3 – ленточнопильный станок; 4 – рабочее место; 5 – пневмовайма для фанерования кромок; 6 – фрезерный станок; 7 – станок шипорезный ящичный; 8 – сверлильный станок; 9 – шипорезный станок ШО15Г; 10 – фрезерный станок ВФК-2; 11 – шлифовальный станок ШлНС-2М; 12 – шлифовальный станок ШлНСВ; 13 – шлифовальный станок ШлСЛ-2; 14 – рабочее место; 15 – пневмовайма для сборки скамеек; 16 – пневмовайма для сборки ящиков; 17 – шлифовальный станок ШлПС-2; 18 – рабочее место
47

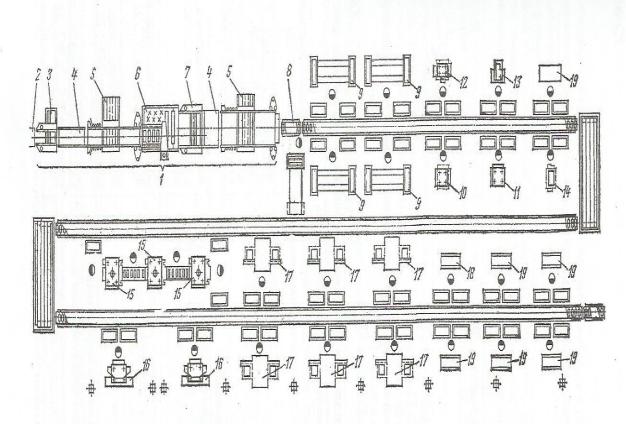

Рабочая планировка оборудования в потоке обработки щитовых элементов мебели повторной машинной обработки: 1 – линия обработки и облицовывания кромки; 2 – загрузочное устройство; 3 – станок для обрезки продольных кромок; 4 – транспортер промежуточный; 5 – кромкооблицовочный станок; 6 – поворотное устройство; 7 – станок для обрезки поперечных кромок; 8 – разгрузочное устройство; 9 – сверлильный станок СГВП-1А; 10 – круглопильный станок Ц6-2; 11 – фрезерный станок ФС; 12 – сверлильно-пазовальный станок СвПВ-2; 13 – фрезерно-копировальный станок ВФК-2; 14 – сверлильный станок СВА; 15 – шлифовальный широколенточный станок ШлК-8; 16 – шлифовальный станок ШлНСВ; 17 – шлифовальный станок ШлПС-2М; 18 – рабочее место для шлифования четверти; 19 – рабочее место контроля качества
