Чулков И.А. Стрелковое огнестрельное оружие и его следы на пулях...9,0-мм пистолеты Glock

Спусковая тяга толкателем начинает поднимать предохранитель ударника, представляющий собой цилиндр с проточкой, который освобождает канал ударника (рис. 27).

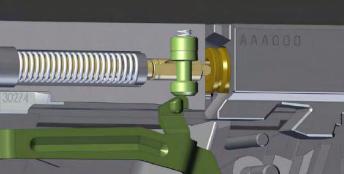

Рис. 27. Верхнее положение предохранителя ударника (предохранитель выключен)

Спусковая тяга смещается вниз за счет скольжения ее заднего овального выступа по наклонной поверхности коннектора. Вместе со спусковой тягой вниз опускается и шептало, освобождая боевой взвод ударника. Ударник под действием разжимающейся боевой пружины устремляется вперед, нанося своим бойком удар по капсюлю. Происходит выстрел.

Под действием пороховых газов пуля, двигаясь по каналу ствола, вылетает из него. Кожух-затвор вместе со сцепленным с ним стволом под действием давления поровых газов, передающихся через дно гильзы, начинают движение назад. Скос выступа на нижней плоскости затвора, воздействуя на верхний выступ коннектора, смещает его влево (рис. 28, 29). Коннектор расцепляется со спусковой тягой, которая под действием пружины поднимается вверх вместе с шепталом.

31

Кожух-затвор, двигаясь назад, сжимает возвратную пружину. Ударник, находящийся в затворе, скользит своим боевым взводом по шепталу спусковой тяги и отжимает шептало вниз. Как только боевой взвод ударника пройдет шептало, оно поднимается в исходное положение.

Пройдя короткий ход, кожух-затвор расцепляется со стволом, ствол останавливается, а кожух-затвор продолжает движение назад, удерживая зацепом выбрасывателя гильзу патрона, извлеченную из патронника, и сжимая возвратную пружину. При встрече с отражателем гильза выбрасывается наружу через выводное окно кожухазатвора.

Дойдя до крайнего заднего положения, кожух-затвор под действием разжимающейся возвратной пружины устремляется вперед, боевой взвод ударника натыкается на шептало и ударник останавливается. Кожух-затвор, продолжая движение вперед, сжимает боевую пружину, досылателем извлекает патрон из магазина и досылает его в патронник.

В конце хода кожух-затвор начинает перемещать ствол вперед. Казенная часть ствола приподнимается и своим прямоугольным выступом входит в выводное окно кожуха-затвора, сцепляясь с ним.

Канал ствола заперт, патрон в патроннике, спусковой крючок нажат.

Для производства следующего выстрела нужно отпустить спусковой крючок и снова полностью его нажать.

32

При отпускании спускового крючка спусковая тяга с шепталом перемещается вперед, при этом коннектор возвращается в исходное положение (перемещается вправо). Вместе с шепталом перемещается вперед и ударник, удерживаемый шепталом.

Предохранитель ударника под действием пружины опускается вниз и закрывает канал ударника, блокируя ударник.

При нажатии спускового крючка взаимодействие деталей и механизмов пистолета аналогично изложенному.

Особенность спускового механизма пистолета состоит в том, что для производства двух и более выстрелов подряд не нужно полностью отпускать спусковой крючок. Достаточно отпустить его до характерного щелчка, который хорошо слышен и ощущается пальцем.

Разборка и сборка пистолета

Разборка пистолета производится в следующей последовательности:

–нажать на кнопку защелки магазина и извлечь магазин;

–оттянуть кожух-затвор назад и зафиксировать его с помощью затворной задержки, проверить наличие патрона в патроннике;

–дополнительно несколько потянуть кожух-затвор назад, чтобы освободить затворную задержку и отпустить кожух-затвор. Нажать на спусковой крючок, чтобы освободить ударник;

–придерживая верхнюю часть кожуха-затвора, оттянуть кожухзатвор назад на 2 мм;

–потянуть с обеих сторон вниз фиксатор кожуха-затвора и затем подать кожух-затвор вперед, пока он не отделится отрамки пистолета;

–подать возвратную пружинунемноговперед и отсоединить ее;

–приподнять ствол, толкая его немного вперед, и извлечь его из кожуха-затвора.

Сборка пистолета осуществляется в обратной последовательности.

33

4. ОСОБЕННОСТИ 9,0-ММ ПИСТОЛЕТОВ CLOCK ПОД ПАТРОН 9Х19 ММ

Пистолет Glock 18 разработан в 1987 г. для специальных подразделений армии и полиции. Он создан на базе пистолета Glock 17 и отличается от него наличием переводчика режима огня, что позволяет вести огонь одиночными выстрелами и очередями. Рычаг переводчика огня расположен в левой задней части кожуха-затвора. В пистолете могут быть использованы магазины на 17, 19, 31 и 33 патрона.

Создан такжепистолет модели Glock18С, отличающийся наличием интегрированногокомпенсатора, как в пистолетеGlock 17 (рис. 30).

Пистолет Glock 19 начал выпускаться в 1988 г. для правоохранительных органов (рис. 31). Это более компактная версия пистолета

Glock 17.

Рис. 31. 9,0-мм пистолет Glock 19

Тактико-технические характеристики пистолета

Кроме основной модели был создан вариант Glock 19С, отличающийся наличием интегрированного компенсатора.

С 2018 г. начат выпуск пистолета Glock 19X, представляющего собой своеобразный гибрид из рукояти, лишенной выемок под пальцы, полноразмерной модели Glock 17 и затвора компактной модели Glock 19 (рис. 32). Их поверхности обработаны специальным покрытием nPVD. Отличительными особенностями пистолета являются его цвет Coyote, наличие антабки в задней нижней части рукояти, увеличенная кнопка защелки магазина. Рычаг затворной задержки двухсторонний.

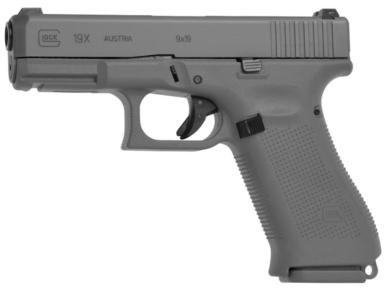

Рис. 32. 9,0-мм пистолет Glock 19X

Пистолет Glock 26 относится к классу субкомпактных моделей, предназначенных для скрытного ношения (рис. 33). Штатный магазин емкостью 10 патронов. Но, как и во всех пистолетах Glock, может использоваться вся линейка магазинов для пистолетов Glock.

36

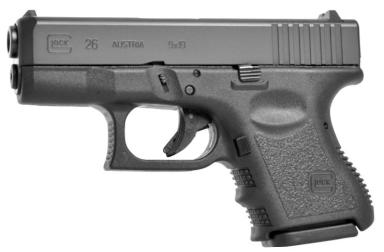

Рис. 33. 9,0-мм пистолет Glock 26

Тактико-технические характеристики пистолета

Пистолет Glock 34 начал выпускаться компанией Glock в 1998 г. как целевое оружие для учебно-тренировочных занятий международной ассоциации по стрельбе из пистолета (рис. 34). В скором времени он стал использоваться и различными подразделениями американской полиции. Пистолет Glock 34 является модификацией базовой модели пистолета Glock 17 и представляет собой несколько укороченный вариант пистолета Glock 17L.

37

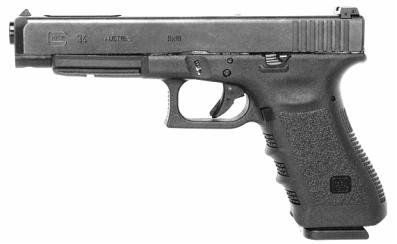

Рис. 34. 9,0-мм пистолет Glock 34

В пистолет Glock 34 были внесены значительные изменения по сравнению с базовой моделью пистолета Glock 17:

–кожух-затвор стал больше по размеру, в нем было сделано продольное отверстие сверху в передней части и скошены передние грани;

–увеличена длина ствола (на 21 мм);

–увеличен рычаг затворной задержки;

–несколько изменен ударно-спусковой механизм, в целях снижения усилия на спусковой крючок;

–установлены регулируемые прицельные приспособления. Пистолет имеет двухрядный магазин емкостью 17 патронов. Кроме

этого, возможно использование магазинов емкостью на 19, 24, 31 и 33 патрона.

Пистолет Glock 43 субкомпактный пистолет, имеющий магазин с однорядным расположением патронов емкостью 6 патронов (рис. 35). Благодаря однорядному магазину его ширина не превышает 27 мм.

Рис. 35. 9,0-мм пистолет Glock 43

Тактико-технические характеристики пистолета

39

Также был создан пистолет Glock 43X, представляющий собой гибрид из рамы модели Glock 48 и затвора модели Glock 43. Их поверхности обработаны специальным покрытием nPVD. Отличительными особенностями пистолета являются светло-серый цвет затвора (Silver slide), однорядный магазин на 10 патронов, наличие дополнительной насечки на боковых поверхностях в передней части затвора для лучшего удержания стрелком при досылании патрона в патронник. Ствол имеет новый профиль нарезов (GMB).

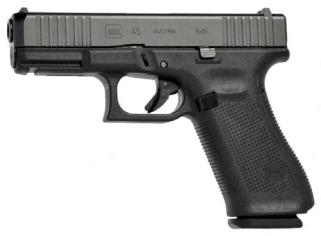

Пистолет Glock 45 сочетает в себе затвор Glock 19 с полноразмерной рамкой Glock 17. В нем реализованы конструктивные решения, которые были представлены в пятом поколении пистолетов Glock: скошенные передние грани затвора, рукоятка без выемок под пальцы, удлинен передний выступ магазина, двухсторонняя затворная задержка, ствол имеет новый профиль нарезов (GMB), передние затворные насечки (рис. 36).
