Глаголева Т.А. Криминалистическое исследование специальных средств

61

Окончание

62

Приложение ОРУЖИЕ БЕССТВОЛЬНОЕ ЧЕТЫРЕХЗАРЯДНОЕ

ПБ-4, ПБ-4М «ОСА» кал. 18´45T мм

Пистолет бесствольный ПБ-4 «Оса» – компактный четырехзарядный неавтоматический пистолет, корпус которого выполнен из легкого сплава на основе алюминия. Перезаряжание осуществляется как у охотничьего ружья. Воспламенение порохового заряда в ПБ-4 происходит с помощью расположенного в корпусе компактного магнитноимпульсного генератора (МИГ). Переключение электрической цепи с одного патрона на другой обеспечивает механический переключатель, также находящийся в корпусе. При последовательном нажатии на спусковой крючок механизм пистолета поочередно посылает -за пальные электрические импульсы на все заряженные в пистолете патроны. Пистолет не имеет механического предохранителя.

Появившийся в 2002 г. ПБ-4М представляет собой модификацию ПБ-4, в которой механический коммутатор заменен специальной микросхемой.

63

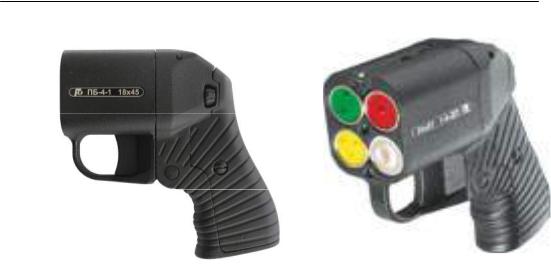

ОРУЖИЕ БЕССТВОЛЬНОЕ ЧЕТЫРЕХЗАРЯДНОЕ ПБ-4-1 «ОСА» кал. 18´45T мм

Вотличие от первых модификаций «Осы» появившийся на рынке

в2003 г. ПБ-4-1 имеет в качестве источника тока не магнитноимпульсный генератор, а мощную литиевую батареюCR123A, размещенную в рукоятке пистолета. Ток батареи используется не только для воспламенения порохового заряда, но и для питания интегрированного лазерного целеуказателя. Модернизации были подвергнуты также механические прицельные приспособления, состоящие из мушки, помещенной в канал на верхней поверхности корпуса пистолета. Особенностью ПБ-4-1 является исполнение контактных узлов, обеспечивающее соосность электробойков контактного узла и капсюлей патронов. Принцип действия спускового механизма ПБ-4-1 аналогичен ПБ-4М. В нижней части рукоятки пистолета расположен светодиод, показывающий степень разряда батареи путем изменения цвета от зеленого до красного.

64

ОРУЖИЕ БЕССТВОЛЬНОЕ ДВУХЗАРЯДНОЕ ПБ-2 «ОСА-ЭГИДА Н»

ПБ-2 «Оса-Эгида Н» – двухзарядный бесствольный пистолет под патрон 18×45 мм. Имеет два источника питания: компактный магнит- но-импульсный генератор (МИГ-1К1), создающий при нажатии на спусковой крючок запальный ток, а также литий-ионный (Li-Ion) аккумулятор (для встроенного лазерного целеуказателя), подзаряжаемый от внешнего зарядного устройства. Пистолет оснащен складным спусковым крючком, откидывающиймся при охвате рукоятки, встроенным лазерным целеуказателем (ЛЦУ) и механический предохранитель. В исходном положении спусковой крючок занимает горизонтальное положение (не выступает вниз), при нажатии пальцем на клавишу спереди вверху рукоятки спусковой крючок поворачивается в вертикальное положение (выступает вниз), одновременно включается ЛЦУ.

Оружие заряжается с помощью быстросменной кассеты емкостью на два патрона. Кассета с патронами вставляется в пистолет, стреляные гильзы удаляются из него вместе с кассетой. Кассета имеет симметричную форму, поэтому ее можно устанавливать в пистолет любой стороной. Пустая кассета в пистолете не фиксируется. Спусковой механизм пистолета, автоматически направляет электрические импульсы на патроны. Если пистолет заряжен полностью, то при первом нажатии на спуск ток направляется на верхний патрон, а при повторном – на нижний.

65

ОРУЖИЕ БЕССТВОЛЬНОЕ ДВУХЗАРЯДНОЕ МР-461 «СТРАЖНИК» кал. 18´45T мм

МР-461 «Стражник» представляет собой двухзарядный пистолет со сменной кассетой. Замена последней производится с помощью расположенного в верней части корпуса пистолета замка, внешне напоминающего курок. Корпус пистолета и кассета выполнены из полимерного материала. Существуют кассеты двух типов – короткие и длинные, имеющие вытянутый «козырек» над верхним патроном. Внутри этого «козырька» скрыт дополнительный упор, защищающий верхний патрон от инерционного проскакивания вперед после первого выстрела. Пистолет оснащен предохранителем, запирающим спусковой крючок. Спусковой механизм МР-461 работает аналогично ПБ4М, самостоятельно выбирая патроны, готовые к стрельбе (в первую очередь электрический ток подается на нижнее гнездо кассеты, затем – на верхнее). Принципиальное отличие данного оружия заключается в

использовании в качестве источника тока малогабаритной плоской батарейки CR2032.

66

РЕВОЛЬВЕР БЕССТВОЛЬНЫЙ ММРТ «ШЕРШЕНЬ» кал. .380 ME GUM

Первая модификация револьвера «Шершень», разработанная Кировским заводом «Маяк», была выпущена в 2004 г. Конструктивно оружие представляет собой пятизарядный револьвер кал. .380 ME GUM с ударно-спусковым механизмом, позволяющим вести огонь только самовзводом. Курок револьвера выполнен скрытым: расположен внутри револьвера.

67

РЕВОЛЬВЕР БЕССТВОЛЬНЫЙ «ВИКИНГ» кал. .380 ME GUM

«Викинг» – пятизарядный револьвер с ударно-спусковым механизмом двойного действия кал. .380 ME GUM. Для перезарядки барабан откидывается на левую сторону, после чего стреляные гильзы могут быть удалены с помощью центрального экстрактора. Рамка револьвера выполнена из легкого сплава.

Оружие представляет собой модификацию газового револьвера «Reck». В конструкцию данной модели были внесены изменения, позволяющие применять наряду с газовыми патронами патроны травматического действия с резиновыми пулями. Так, в канале «ствола» револьвера со стороны барабана находится вставка, частично перекрывающая его проходное сечение. В средней части стенки «ствола» снизу имеется сквозной паз. В каморах барабана револьвера перегородки отсутствуют.

68

ПИСТОЛЕТ БЕССТВОЛЬНЫЙ «ЭСКОРТ» кал. 10´22T мм

«Эскорт» является модификацией газового пистолета«Walther P22» (разработанного в свое время на базе одноименного пистолета для спортивно-тренировочной стрельбы под 5,6-мм патрон кольцевого воспламенения). Это самозарядный пистолет с ударно-спусковым механизмом двойного действия, автоматика которого работает от энергии отдачи свободного затвора. Снаряжение патронами происходит из сменного семизарядного магазина. Конструкция «ствола» позволяет использовать только патроны с резиновыми пулями. С казенной части в канале «ствола» имеется вставка, уменьшающая проходное сечение канала. В стенке средней части «ствола» с каждой из боковых сторон имеется сквозной паз.

В пистолете используются патроны10х22Т мм, по характеристикам (масса пули, ее энергия и начальная скорость) полностью соответствующие патронам .380 ME GUM, но имеющие не выступающий фланец, а кольцевую проточку, т.е. конструктивно схожие с травматическими патронами 9 мм Р.А. к пистолету «Макарыч». Защита от случайного выстрела обеспечивается неавтоматическим флажковым предохранителем и встроеннымо замком-дезактиватором, включаемым с помощью специального ключа.

69

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

Закон Российской Федерации«О милиции» // Сборник законов Российской Федерации. М. : Терминал, 1998.

Закон Российской Федерации«Об оружии». М. : Юрайт-Издат, 2004.

Кодекс Российской Федерации об административных правонарушениях. М. : Проспект, 2007.

Уголовный кодекс Российской Федерации. М. : Инфра-М, 2004. Постановление Совета Министров РСФСР от3 сентября 1993г.

№ 455 «Об утверждении Правил применения специальных средств, состоящих на вооружении органов внутренних дел РСФСР: в ред. постановления Правительства Российской Федерации от13 декабря 1993 г. № 1284 и постановления Правительства Российской Федерации от 6 июля 1994 г. № 811. М. : ПрессЮрЛит, 2004.

Перечень служебного и гражданского оружия и боеприпасов к нему, вносимых в Государственный кадастр служебного и гражданского оружия: расп. Правительства Российской Федерации от 3 авгу-

ста 1996 г. № 1207-р. М. : ПрессЮрЛит, 2004.

Распоряжение Правительства Российской Федерации от 2 февраля 1998 г. № 133 «О мерах по обеспечению служебным оружием должностных лиц, выполняющих задачи по охране объектов животного мира». М. : ПрессЮрЛит, 2004.

Приказ МВД России, ФСБ России, Минздрава России от 10 декабря 1996 г. № 647/541/406 «О создании межведомственной экспертной комиссии по образцам вооружения и специальным средствам»М. . : ПрессЮрЛит, 2004.

Андреев В. В. и др. Газовое оружие для самообороны (криминалистические и судебно-медицинские аспекты) : учебно-методическое пособие / под ред. В. П. Сальникова. Спб. : Санкт-Петербурский юридический институт МВД России, 1996.

Бабак Ф. К. Все о пистолетах и револьверах. СПб. : Полигон, 2004. Владимиров В. Ю., Бабаханян Р. В., Голубев Н. В., Валетов Д. А.

Криминалистическое оружиеведение. Генезис современности. СПб. : Юридический центр Пресс, 2005.

Горбачев И. В., Лесников В. А., Макаров Н. М., Мартынников Н., Сазонов М. В., Сонис М. А., Устинов А. И. Методика экспертного

70

решения вопроса о принадлежности предмета к огнестрельному оружию: утв. протоколом № 8 от 29 февраля 2000 г.

Корухов Ю. Г. Криминалистическая диагностика при расследовании преступлений : научно-практическое пособие. М. : Спарк, 1998.

Лесников В. А. Криминалистическое исследование «газошумовых» пистолетов, револьверов и патронов к ним. М. : ЭКЦ МВД Рос-

сии, 1995.

Определение дистанции выстрела из новых образцов огнестрельного оружия. Теория и практика криминалистической экспертизы: учебное пособие : сб. № 5. М. : ЭКЦ МВД России, 1993.

Особенности исследования некоторых объектов традиционной криминалистической экспертизы : учебное пособие. М. : ЭКЦ МВД России, 1993.

Плескачевский В. М. Оружие в криминалистике. Понятие и классификация. М. : Спарк, 2001.

Ручкин В. А., Чулков. И. А. Криминалистическая экспертиза оружия и следов его применения. Волгоград : ВА МВД России, 2004.

Ручкин В. А., Королев В. В., Жигалов Н. Ю. Сборник примерных образцов заключений эксперта по судебно-баллистической экспертизе : учебное пособие. Волгоград, 2002.

Стальмахов А. В., Сумарока А. М., Егоров А. Г., Сухарев А. Г. Судебная баллистика и судебно-баллистическая экспертиза. Саратов, 1998.

Снетков В. А. Особенности исследования некоторых объектов традиционной криминалистической экспертизы: учебное пособие. М. : ЭКЦ МВД России, 1993.

Филиппов В. В. Методика определения модели огнестрельного оружия по следам на пулях и гильзах. М. : ВНИИ МВД СССР, 1971.

Хвалин В. А. Орудие преступления как объект криминалистики и следственной практики: курс лекций. М. : ГУП Издательский центр «Старая Басманная», 2000.

Чулков И. А. Отождествление огнестрельного оружия по следам на гильзах : лекция. Волгоград, 1994.
