Методические указания по организации первой учебной практики

21

14.Ольха клейкая (Alnusglutinosa);

15.Орех грецкий (Zuglahszegia);

16.Платан восточный (Platanusorietalis);

17.Липа мелколистная;

18.Клен (Acer);

19.Клен остролистный (Acerplatanoides);

20.Кленполевой (Acer Campestre);

21.Груша (Pyrus communis);

22.Яблонялетняя (Malus sulvestris);

23.Рябинаобыкновенная (Sorbus aucuparia);

24.Осина (Populus tremula);

25.ТопольчерныйКлен (Populus nigra);

26.Ива (Salix);

27.ИваБелая (Salix alba);

28.Иваломкая (Salix fragilis);

29.Акациябелая(Robinia psecudcacacia);

30.Шелковица (Morus);

31.Шелковицабелая (Morus alba);

32.Шелковицачерная (Morus nigra);

33.Каштанпосевной(Castanea sativa);

34.Дубчерешчатый(Quercus robus);

35.Ясеньобыкновенный (Fraxinus excelsior);

36.Бархатамурский (Phellodendron amurense);

37.Вязгладкий (Ulmus laevis);

38.Ильмгорный (Ulmus scabra);

39.Берест(Ulmusscarbra).

Часть 2

При дальнейшем обучении на 2 курсе при изучении дисциплины «Древесиноведение. Лесное товароведение» студенты должны уметь распознавать древесину основных промышленных пород.

Необходимость уметь определять древесину различных пород, вызвана тем, что каждая порода обладает только ей присущим комплексом физических, механических, химических и других свойств, обуславливающих то или иное применение древесины.

Поэтому очень важно, чтобы при прохождении практики на УОЛ

21

22

ВГЛТА студенты ознакомились со строением древесины различных групп пород, научились распознавать главные разрезы ствола и макроэлементы строением древесины на разрезах, что необходимо при идентификации древесных пород.

Полученные студентами знания и навыки на практике будет способствовать более глубокому и творческому изучению дисциплины.

1. Главные разрезы ствола Ствол дерева изучают на трех главных разрезах: поперечном (торце-

вом) и двух продольных: радиальном и тангенциальном (рис. П.1.1)

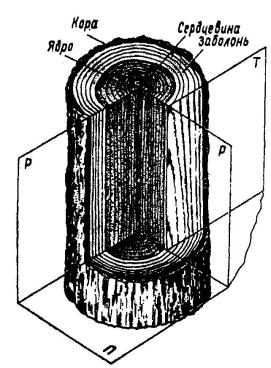

Рис. П.1.1. Основные части ствола и главные разрезы: П – поперечный; Р – радиальный; Т - тангенциальный

Поперечный (торцевой) разрез образован полностью проходящей перпендикулярно к продольной оси ствола.

Плоскость продольного радиального разреза проходит по разрезу торца, через сердцевину вдоль продольной оси ствола.

Плоскость продольного тангенциального разреза проходит на некотором расстоянии от сердцевины, параллельно продольной оси ствола, по касательным к окружностям, образованным слоями годичного прироста.

2. Основные макроскопические элементы строения древесины На главных разрезах ствола определяются макроэлементы строения

22

23

древесины, которые имеют своеобразный вид и расположение, используемые в качестве признаков для идентификации древесины различных пород.

Все макроэлементы и признаки древесины разделяются на основные и вспомогательные.

К основным макроэлементам относятся: годичные слои, ядро и заболонь, спелая древесина, сердцевинные лучи, сосуды, смоляные ходы.

Квспомогательным признакам относятся:

2.1.Годичные слои – прирост древесины за один вегетационный период. Состоит из ранней, внутренней расположенной ближе к сердцевине и поздней наружной части годичного слоя. Ранняя древесина более светлая, поздняя более темная.

На поперечном разрезе годичные слои видны в виде концентрических колец более или менее правильной формы.

На радиальном разрезе годичные слои видны в виде продольных линий, более светлых и темных.

На тангенциальном разрезе годичные слои в видны виде извилистых, V

-образных полосах.

Вид годичных слоев на главных разделах приставлен на рис. П.1.2.

Рис. П.1.2. Вид годичных слоев на главных разрезах: ранняя (светлая) и поздняя (темная) древесина годичных слоев на поперечном П, радиальном Р и тангенциальном Т разрезах

2.2.Ядро-темноокрашенная часть ствола (рис. П.1.1)

2.3.Заболонь периферическая светлоокрашенная часть ствола.

2.4.Спелая древесина – центральная часть некоторых пород, имеющая более низкую влажность, чем периферическая в растущем дереве.

Породы имеющие ядро называются ядровые породы, у которых нет яд-

23

24

ра, называются безъядровами и делятся на заболонные и спелодревесные. Заболонные породы те, у которых окраска и содержание влаги одина-

ковые по всему сечению.

Спелодревесные породы имеют влажность центральной части ствола ниже, чем периферийной, а окраска древесины однотонная.

2.5.Сердцевинные лучи на поперечном разрезе ствола видны в виде светлых, часто блестящих, расходящихся по разделам линий.

2.6.Сосуды – система тонкостенных продольных элементов, присущих только древесине лиственных пород.

Сосуды подразделяются на крупные, легко видимые невооруженным глазом, и мелкие не видимы без микроскопа.

По наличию и расположению сосудов лиственные породы делятся на кольцесосудистые и рассеяннососудистые.

Кольцесосудистые породы с кольцом крупных сосудов в ранней зоне, в поздней зоне расположены мелкие сосуды с различной группировкой (радиальной, тангенциальной, беспорядочной и т.п.).

Рассеяннососудистые породы имеют мелкие сосуды (кроме ореха грецкого, хурмы), которые расположены в горизонтальном слое более или менее равномерно.

2.7.Смоляные ходы (видимые вертикальные) – каналы, заполненные смолой только в древесине некоторых хвойных пород.

На поперечном разрезе, в поздней зоне годичного слоя видны в виде светлых точек и черточек. В ранней зоне - в виде желтых пятен, окрашенных смолой.

На наличие смоляных ходов указывают смоляные кармашки (трещины между годичными слоями, заполненные смолой).

3. Группы древесных пород На основании наличия признаков макроскопического строения древе-

сины породы делятся на три группы.

На схеме приведены основные признаки для каждой группы пород.

24

25

Группы пород

Рис. П.1.3. Основные признаки групп древесных пород

Индивидуальные задания для студентов по первому этапу практики. «Древесиноведение»

Вариант № 1 Определить, к какой группе древесных пород (хвойные, лиственные рас-

сеяннососудистые или лиственные кольцесосудистые) относится образец древесины, если он имеет следующие признаки:

-Годичные слои мало заметны;

-Сердцевинные лучи хорошо видны на радиальном разрезе;

-Сосуды не видны.

Вариант № 2 Определить, к какой группе древесных пород (хвойные, лиственные рас-

сеяннососудистые или лиственные кольцесосудистые) относится образец древесины, если он имеет следующие признаки:

25

26

-Годичные хорошо видны на всех разрезах;

-Сердцевинные лучи очень узкие, простым глазом не видны;

-Сосуды отсутствуют.

Вариант № 3 Определить, к какой группе древесных пород (хвойные, лиственные рас-

сеяннососудистые или лиственные кольцесосудистые) относится образец древесины, если он имеет следующие признаки:

-Годичные слои хорошо заметны;

-Сердцевинные лучи хорошо видны на всех разрезах;

-Имеются крупные сосуды в ранней зоне годичного слоя.

Вариант № 4 Определить, к какой группе древесных пород (хвойные, лиственные рас-

сеяннососудистые или лиственные кольцесосудистые) относится образец древесины, если он имеет следующие признаки:

-Годичные слои мало заметны;

-Сердцевинные лучи хорошо видны на радиальном разрезе;

-Сосуды не видны.

Вариант № 5 Определить, к какой группе древесных пород (хвойные, лиственные рас-

сеяннососудистые или лиственные кольцесосудистые) относится образец древесины, если он имеет следующие признаки:

-Годичные хорошо видны на всех разрезах;

-Сердцевинные лучи очень узкие, простым глазом не видны;

-Сосуды отсутствуют.

Вариант № 6 Определить, к какой группе древесных пород (хвойные, лиственные рас-

сеяннососудистые или лиственные кольцесосудистые) относится образец древесины, если он имеет следующие признаки:

-Годичные слои мало заметны;

-Сердцевинные лучи хорошо видны на радиальном разрезе;

-Сосуды не видны.

Вариант № 7 Определить, к какой группе древесных пород (хвойные, лиственные рас-

сеяннососудистые или лиственные кольцесосудистые) относится образец древесины, если он имеет следующие признаки:

- Годичные слои хорошо заметны;

26

27

-Сердцевинные лучи хорошо видны на всех разрезах;

-Имеются крупные сосуды в ранней зоне годичного слоя.

Вариант № 8 Определить, к какой группе древесных пород (хвойные, лиственные рас-

сеяннососудистые или лиственные кольцесосудистые) относится образец древесины, если он имеет следующие признаки:

-Годичные слои мало заметны;

-Сердцевинные лучи хорошо видны на радиальном разрезе;

-Сосуды не видны.

Вариант № 9 Определить, к какой группе древесных пород (хвойные, лиственные рас-

сеяннососудистые или лиственные кольцесосудистые) относится образец древесины, если он имеет следующие признаки:

-Годичные хорошо видны на всех разрезах;

-Сердцевинные лучи очень узкие, простым глазом не видны;

-Сосуды отсутствуют.

Вариант № 10 Определить, к какой группе древесных пород (хвойные, лиственные рас-

сеяннососудистые или лиственные кольцесосудистые) относится образец древесины, если он имеет следующие признаки:

-Годичные слои мало заметны;

-Сердцевинные лучи хорошо видны на радиальном разрезе;

-Сосуды не видны.

27

28

Приложение 2

Лесное товароведение

Лесной сортимент, такой вид продукции из древесины, который получается путем не сложной механической обработки, является единым целым без каких либо соединений, и у которого полностью сохраняется химическая

ифизическая структура древесины.

Косновным лесным сортиментам – лесоматериалам относятся круглые лесоматериалы и пиленые лесоматериалы.

Круглые лесоматериалы получают поперечным делением хлыста (хлыст – срубленное дерево, очищенное от ветвей и сучьев) на отрезки, имеющие округлую форму сечения.

Пиленные лесоматериалы, или пилопродукцию, получают продольным пилением или фрезерованием пиловочника (круглого лесоматериала) и последующим поперечным раскроем материала.

2.1. Круглые лесоматериалы

При распиловке хлыстов получают круглые сортименты в виде бревен, кряжа и балансов. Бревна называются сортименты, предназначенные для выработки пиломатериалов общего назначения или для использования в круглом виде. Кряжи - круглые толстые сортименты идущие на выработку специальных видов лесной продукции (авиационные, фанерные). Балансы – это круглые (или колотые) сортименты, предназначенные для выработки на целлюлозу и древесную массу.

По толщине (диаметру верхнего торца) круглые лесоматериалы делятся на мелкие – толщиной от 6 до 13 см, средние – от 14 до 24 см, крупные 26 см и более.

Градация (разница двух смежных размеров) для мелкого леса 1 см, для средних и крупных 2 см.

Длина лесоматериалов зависит от их назначения и колеблется в широких пределах от 0,5 до 17 м. Короткие круглые сортименты – длиной до 2 м, длине 2 м и более.

Наиболее распространенные длины в диапазоне 4-6,5 м.

Припуски по длине у круглых лесоматериалов должны составлять от 3 до 5 см.

28

29

По длине балансов допуск ±2 см.

Припуск – положительная величина, свыше номинального размера.

По качеству круглый лес делится на три сорта: 1, 2 и 3 в зависимости от норм допускаемых пороков.

В стандартах на круглые лесоматериалов находят отражение следующие технические требования к сортиментам: порода древесины, размеры, допуски и припуски к номинальным размерам, сорта, степень обработки. Кроме того, в стандартах регламентируются правила маркировки, обмера, учета, приемки и хранения лесоматериалов.

Выбор породы зависит от его назначения, требуемых свойств древесины (прочности, обрабатываемости, пропитываемости, биостойкости и др.), запасов древесины и др. Например, в качестве сырья для выработки целлюлозы сульфитным способом используют древесину только малосмолистых пород ели и пихты; для изготовления карандашной дощечки применяют мягкую древесину кедра или липы, обладающих хорошими "очиночными" свойствами. Прочную и биостойкую древесину дуба можно было бы применять для выработки очень многих сортиментов, однако из-за сравнительно небольших запасов ее используют преимущественно для изготовления облицовочного материала - строганого шпона и некоторых других видов продукции. В стандартах предусмотрены ограничения использования древесины бука, кедра и других ценных пород, что способствует их экономии.

При установлении размеров , т.е. геометрических параметров, сортиментов исходят из их назначения, технических и экономических соображений. Например, длина такого вида пилопродукции, как шпалы, определяется их назначением и должна соответствовать ширине железнодорожной колеи. Диаметр и длина круглых лесоматериалов, используемых для крепления горных выработок - рудничных стоек, назначается в соответствии с техническими расчетами на прочность и жесткость. Длина круглых сортиментов, подвергающихся последующему лущению и строганию, зависит от конструктивных особенностей оборудования. Минимальный диаметр круглых лесоматериалов для выработки пиломатериалов общего назначения 14 см установлен из соображений рационального использования сырья и удовлетворения требований лесопильного производства.

Круглые деловые лесоматериалы различного назначения. Сортимен-

ты, подлежащие распиловке, предназначены в основном для выработки пиломатериалов, заготовок, шпал и др.

29

30

Для выработки большинства видов пиломатериалов могут быть использованы круглые неокоренные лесоматериалы как хвойных, так и лиственных пород. Однако, некоторые виды пиломатериалов, предназначенных для специальных целей, изготовляются только из хвойных круглых сортиментов.

Требования к круглым лесоматериалам, предназначенным для получения пиломатериалов (и частично заготовок), для выработки шпал и переводных брусьев приведены в ГОСТ 9463-88 и ГОСТ 9462-88.

Круглые лесоматериалы, предназначенные для лущения, поставляются в виде кряжей и чураков лиственных и хвойных пород. Для изготовления фанеры используется шпон преимущественно из березы, а для спичечной соломки – в основном из осины. Для фанерного и спичечного кряжей установлены дополнительные к общесортовым требования в отношении качества периферической зоны, подвергаемой лущению.

Круглые лесоматериалы, предназначенные для строгания, используют с целью получения строганного шпона для декоративной отделки изделий из древесины, фанеры, древесных плит и т.д. Породы, из которых заготовляют кряжи, должны иметь древесину с выразительной текстурой и красивым цветом. Поэтому для указанных целей используют преимущественно лиственные породы (дуб, бук, ясень и др), а также некоторые хвойные породы (лиственница, сосна, кедр).

Круглые лесоматериалы (балансы), предназначенные для получения целлюлозы и древесной массы, заготавливают преимущественно из хвойных (ель, пихта, сосна, лиственница, кедр), а также из лиственных пород (береза, осина, тополь, ольха).

Некоторые лесоматериалы применяют в промышленности, строительстве и сельском хозяйстве в круглом виде (мачты судов, сваи гидротехнических сооружений и элементов мостов, опоры линий электропередач, для строительства, рудничная стойка, для вспомогательных и временных построек). Для этой цели используют главным образом сортименты из древесины хвойных пород.

Наибольшее значение имеет рудничная стойка, на изготовление которой ежегодно расходуется большое количество древесины.

Рудничная стойка предназначена для крепления подземных горных выработок; используется в каменноугольной, сланцедобывающей и горнорудной промышленности. Изготавливают из древесины сосны, ели, лиственни-

30
