В случае применения кранов вместо задвижек эта схема может быть упрощена: устанавливают один контрольный кран на группу горелок как можно ближе к первой горелке по ходу газа.

Принципиальные схемы газопроводов на агрегатах, оборудованных дутьевыми смесительными горелками (рис. 47), отличаются тем, что на газопроводе между главным и контрольным отключающими устройствами устанавливают для каждого агрегата отдельно клапан блокировки газа и воздуха 4. Поэтому при выходе клапана из строя опасности загазованности будет подвергаться только один агрегат.

Для возможности зажигания горелок импульсный трубопровод 14 от клапана присоединяют к воздуховоду до шибера. На импульсной линии устанавливают кран 15 и штуцер с пробкой для сброса давления воздуха. Это позволяет проверять герметичность отключения газа клапаном блокировки.

На рис. 47 показана схема при использовании газа низкого или среднего давления и задвижек в качестве отключающих устройств. Если применяются краны, то схему можно упростить, заменив контрольные краны одним краном на весь агрегат. При малых расходах газа применение кранов и горелок низкого давления упрощается аналогично схеме (см. рис. 45).

90

4.8.Газовые горелки фирмы Weishaupt

Внастоящее время широкое распространение получили газовые горелки фирмы Weishaupt. Фирма насчитывает более 2 500 сотрудников, около половины из них работают на головном предприятии в Германии. Ежегодно фирма выпускает 150 тысяч горелок. Программа Weishaupt охватывает полностью автоматизированные газовые, жидкотопливные, комбинированные горелки. Они предназначены для сжигания дизельного и мазутного топлива, а также всех видов газов.

Рис. 48. Газовая горелка WG 5

Горелки Weishaupt – это надежная и хорошо выполненная по форме конструкция с большим сроком службы. Испытанные материалы, серийный выпуск и многоуровневый контроль гарантируют постоян-

91

ное качество. Благодаря высокому КПД горелок Weishaupt тепловая энергия топлива используется полностью. Это значительно снижает расходы на топливо.

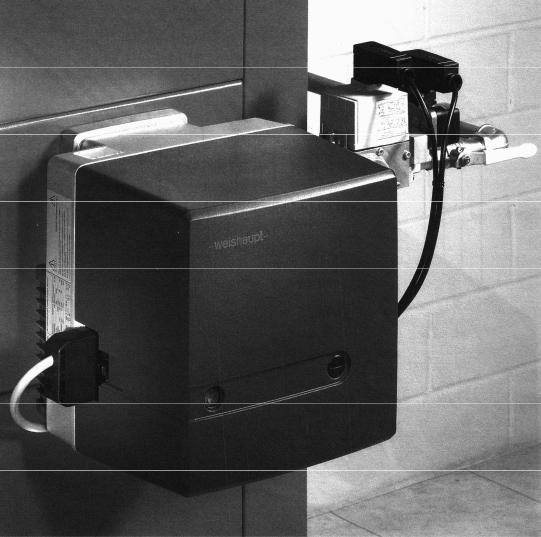

На рис. 48 представлена газовая горелка WG 5 фирмы Weishaupt. Горелка полностью автоматизирована. Мощность горелки 12,5–50 кВт. Давление подключения газа 1 000–5 000 Па. Зависимость мощ-

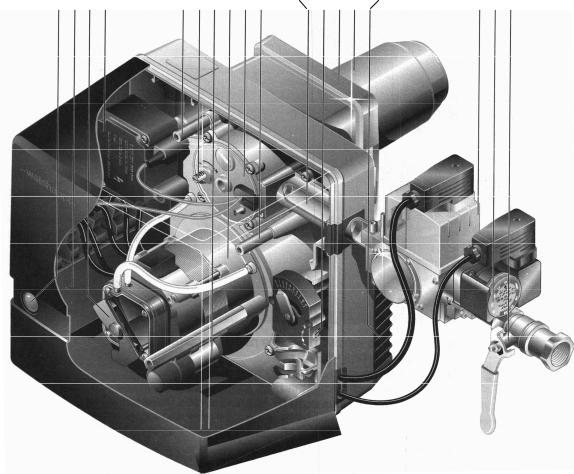

Рис. 49. Устройство горелки WG 5: 1 – кнопка разблокировки с цветной индикацией; 2 – менеджер горения; 3 – реле давления воздуха; 4 – электронный прибор зажигания; 5 – фиксатор; 6 – винт регулировки подпорной шайбы; 7 – конденсатор двигателя; 8 – электродвигатель; 9 – крышка; 10 – фиксатор; 11 – присоединительный канал; 12 – винт регулировки воздушной заслонки; 13 – фланец горелки; 14 – пламенная труба; 15 – корпус воздухозаборника; 16 – газовый мультиблок; 17 – реле давления газа; 18 – шаровой кран

92

На рис. 49 представлено устройство горелки WG 5. Корпус является несущим элементом для всех узлов. В крышку корпуса встроена кнопка разблокировки микропроцессорного менеджера горения с многоцветной индикацией состояния работы и неисправностей горелки. Горелка оснащена следующей арматурой: шаровой кран; многофункциональный газовый мультиблок с реле минимального давления газа и грязеуловителем.

Колесо

вентилятора

Воздушная

заслонка

Корпус

регулятора

воздуха

Винт регулировки воздушной заслонки

Сервопривод (опция)

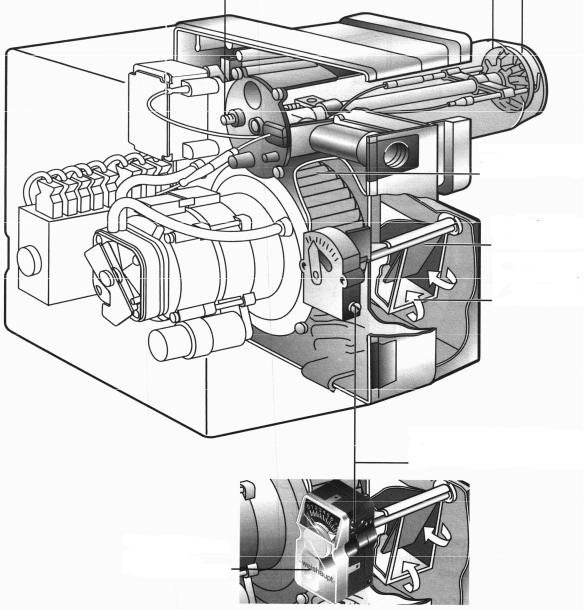

Рис. 50. Элементы подачи воздуха

93

К основным частям горелок относится двигатель горелки, электронный прибор зажигания, микропроцессорный менеджер горения. Менеджер горения управляет работой горелки, приводит диагностику неисправностей и распознает вид топлива.

Элементы подачи воздуха представлены на рис. 50. Колесо вентилятора, приводимое в действие двигателем горелки, всасывает воздух сжигания через решетку всасывающей камеры. Через корпус регулятора воздуха с воздушной заслонкой воздух поступает к колесу вентилятора и далее под давлением в пламенную трубу горелки.

Подпорная шайба отвечает за смешивание газа и воздуха и используется для регулировки подводимого воздуха.

Ионизационный

электрод

Реле Реле давления давления газа

воздуха

Рис. 51. Приборы контроля работы горелки

Электронный сервопривод имеет два регулировочных положения:

–положение «закрыто» – после отключения горелки воздушная заслонка медленно закрывается при помощи пружинного механизма;

–положение «открыто» – при включении горелки.

94

Воздушная заслонка открывается для поступления воздуха соответственно установленной мощности горелки.

На рис. 51 представлены электрические части и приборы контроля работы горелки. Поджиг газовоздушной смеси происходит от искры, которая вырабатывается при помощи электронного прибора зажигания. Искра зажигания возникает между электродом и массой горелки (в данном случае подпорной шайбой). Менеджер горения берет на себя все функции управления и контроля работы горелки. Установленное в кнопке разблокировки устройство многоцветной индикации информирует о режиме работы и неисправностях.

При работе горелки осуществляется постоянный контроль давления газа и воздуха, а также контроль наличия пламени. Соответствующие приборы контроля посылают сигнал состояния работы менеджеру горения.

Реле давления газа контролирует минимальное давление газа. Реле давления воздуха контролирует давление воздуха, работу вентилятора горелки. Контроль наличия пламени осуществляется при помощи ионизационного электрода.

Включение горелки и образование пламени осуществляются в следующей последовательности. Термостат (регулятор температуры) посылает менеджеру горения команду на включение. Запускается двигатель горелки, и вентилятор начинает нагнетать воздух в камеру сгорания. Условием для этого является замыкание контакта реле давления газа, подтверждающего наличие давления газа.

Вначале предварительной продувки срабатывает реле давления воздуха. По окончании продувки начинается предварительное двухсекундное зажигание.

После предварительной продувки и появления искры зажигания магнитные запорные клапаны в многофункциональном мультиблоке получают от менеджера горения команду на открывание.

Магнитные клапаны открываются, и начинается подача газа в смесительное устройство. За подпорной шайбой газ и воздух смешиваются до образования смеси, способной к зажиганию. Эта смесь зажигается электродом зажигания. Образуется пламя, которое контролируется ионизационным электродом. Сообщение о состоянии пламени поступает на менеджер горения.

В зависимости от причины прерывания работы отключения горелки могут быть: регулировочными (команда поступает от термостата)

95

и аварийными (недостаточное давление газа, недостаточное давление воздуха, нет пламени).

На рис. 52 представлена схема монтажа горелки к котлу.

Рис. 52. Схема монтажа горелки к котлу

На рис. 53 приведена принципиальная схема обвязки газовой горелки арматурой.

На рис. 54 показана примерная комплектация газовой арматуры низкого давления.

96

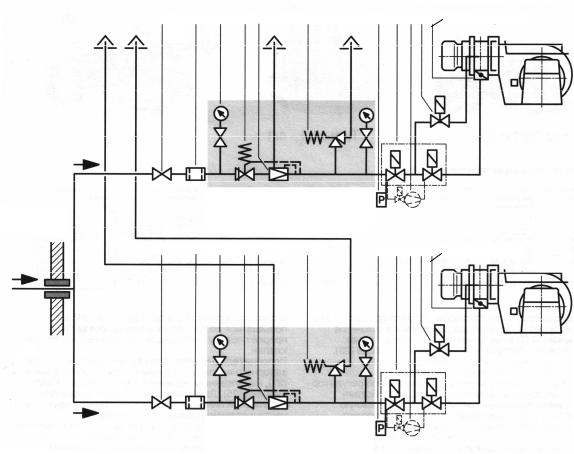

На рис. 55 представлена схема применения регуляторов давления газа с двумя горелками. Каждая горелка имеет регулятор давления газа с предохранительными устройствами. На регуляторе давления настраивается выходное давление газа в соответствии с расходом газа и необходимой мощностью горелки.

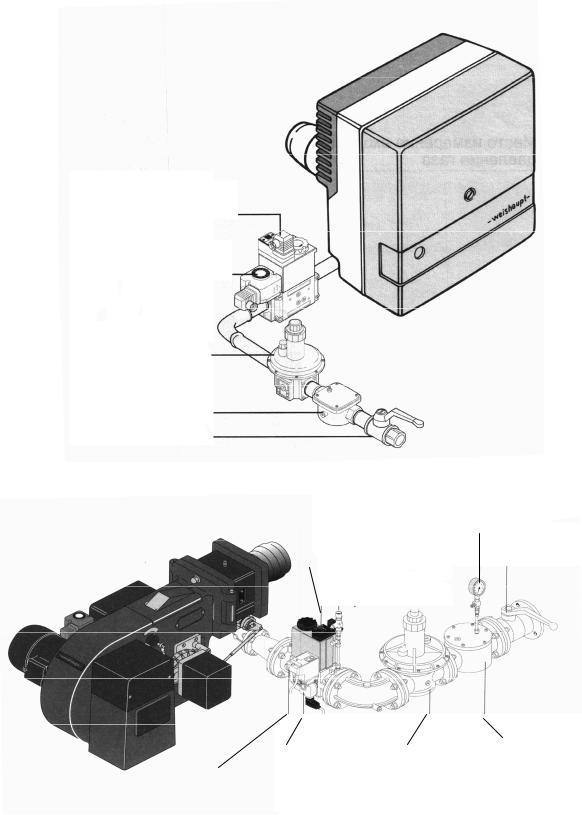

На рис. 56, 57 показана схема планирования газовой арматуры горелки WG5 немецкой фирмы Weishaupt.

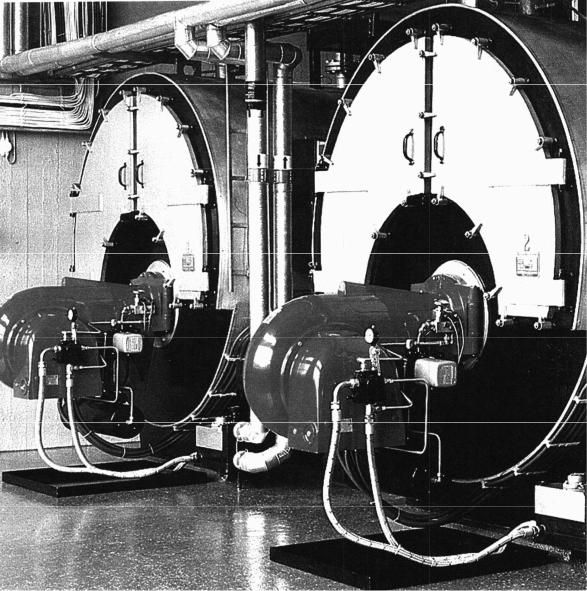

На рис. 58 представлена схема расположения горелок в многокотловых отопительных установках.

13

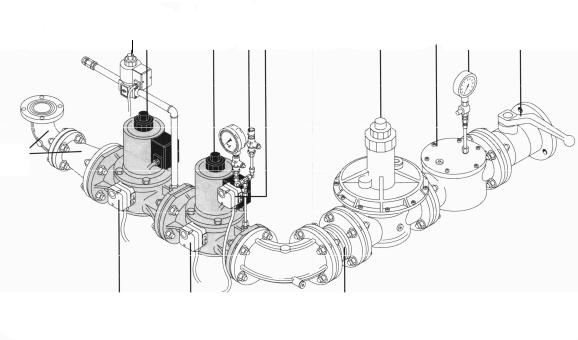

Рис. 54. Пример комплектации и монтажа газовой арматуры: 1 – магнитный клапан поджига; 2 – двойной магнитный клапан; 3 – одиночный магнитный клапан; 4 – проверочная горелка; 5 – реле давления газа, макс; 6 – регулятор газа низкого давления; 7 – газовый фильтр; 8 – манометр с кнопочным краном; 9 – шаровой кран; 10 – компенсатор; 11 – реле давления газа, мин; 12 – реле давления для контроля герметичности; 13 – соединительные элементы
