Приложение 2. К ПРОЕКТИРОВАНИЮ ПРОИЗВОДСТВА ВЯЖУЩИХ ВЕЩЕСТВ

20

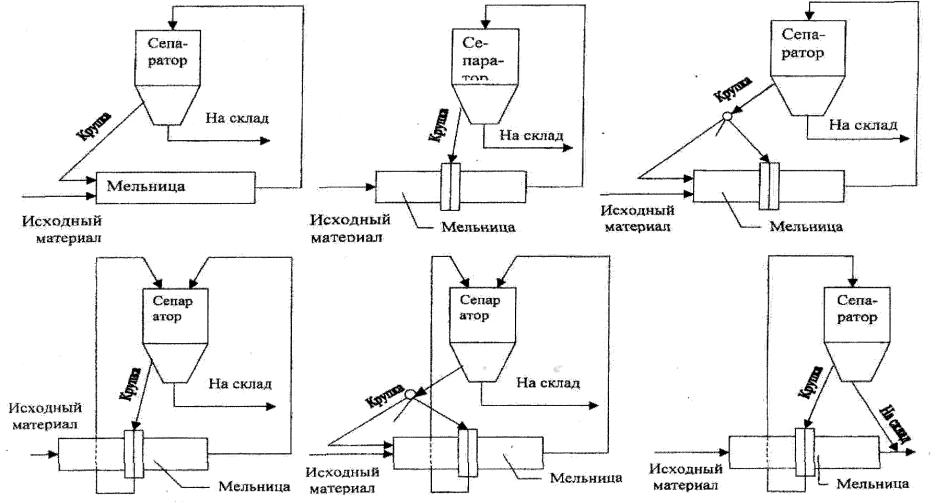

Рис. П.2.1. Варианты помола вяжущего в сепараторных мельницах в замкнутом цикле

20

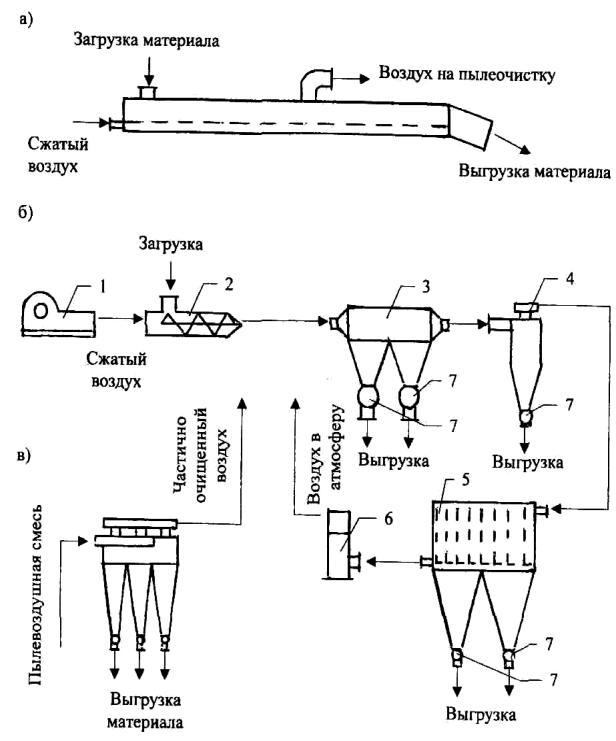

Рис. П.2.2. Схемы средств пневмотранспорта порошковых материалов, пылеосаждения и пылеочистки:

а - аэрожелоб; б - система пневмотранспорта: 1 - компрессор; 2 - винтовой питатель;

3 - пылеосадительная камера; 4 - циклон (батарея циклонов); 5 - электрофильтр; 6 - отсасывающий вентилятор; 7 - барабанный выгружатель; в - батарея циклонов

21

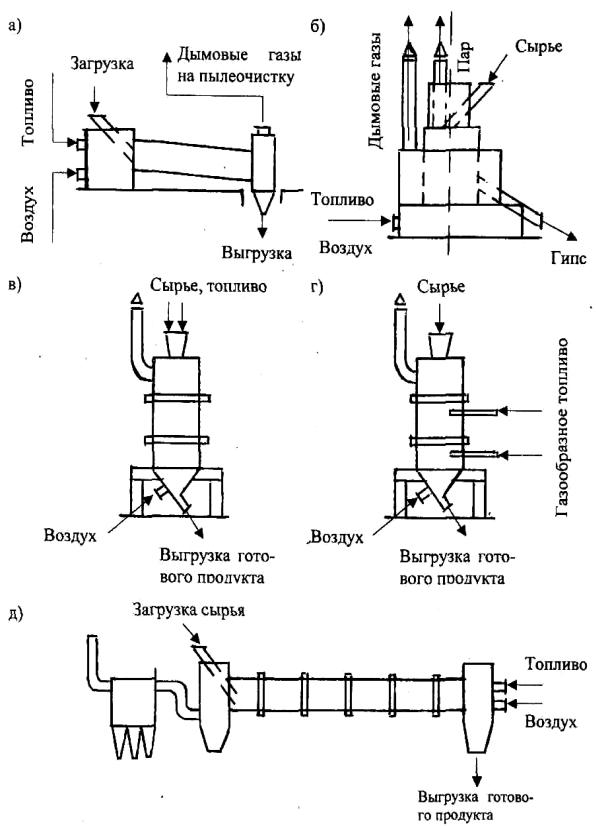

Рис. П.2.3. Схемы тепловых аппаратов:

а- сушильный барабан; б - гипсоварочный котел; в - шахтная пересыпная печь;

г- шахтная варочная печь; д - вращающаяся печь

22

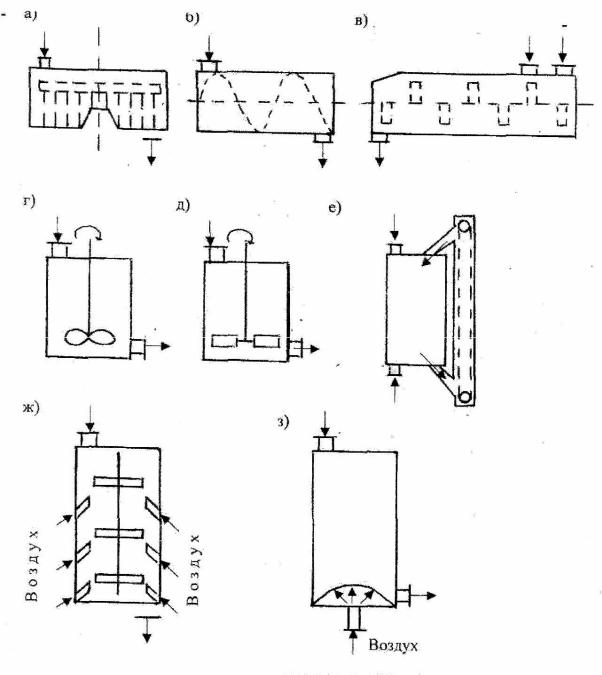

Рис. П.2.4. Схемы смесительных аппаратов:

а- для приготовления глиняных суспензий; б - лопастной смеситель;

в- двухвальный смеситель; г - пропеллерный смеситель;

д- турбинный или роторный смеситель;

е- усреднитель (гомогенизатор) механического действия;

ж- усреднитель пневмомеханического действия;

з- усреднитель пневматического действия

23

24

ства

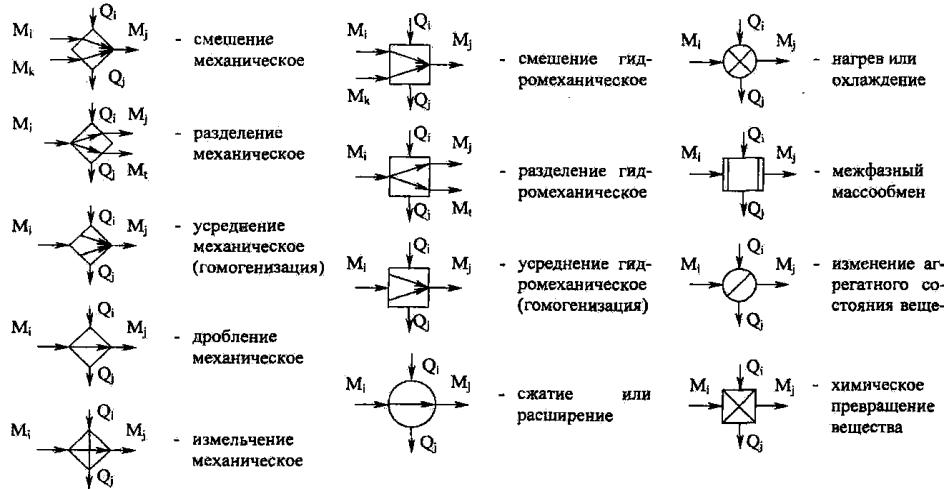

Рис. П.2.5. Условные обозначения элементарных процессов в виде операторов с материальными Mi, Mk, Mj, Mt и энергетическими Qi, Qj потоками

22

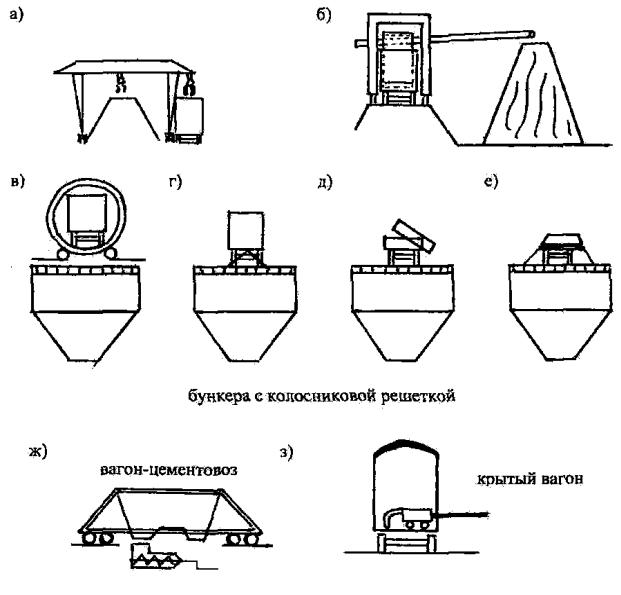

Рис. П.2.6. Изображение схем разгрузки сырьевых материалов

сжелезнодорожных средств:

а- козловым краном; б - путевым разгружателем вагонов;

в- опрокидывающим устройством; г - через открывающееся днище вагона; д - с опрокидывающейся платформы;

е- плужковым сбрасывателем; ж - пневмовинтовым насосом (порошковые материалы); з - вакуумным разгружателем

25

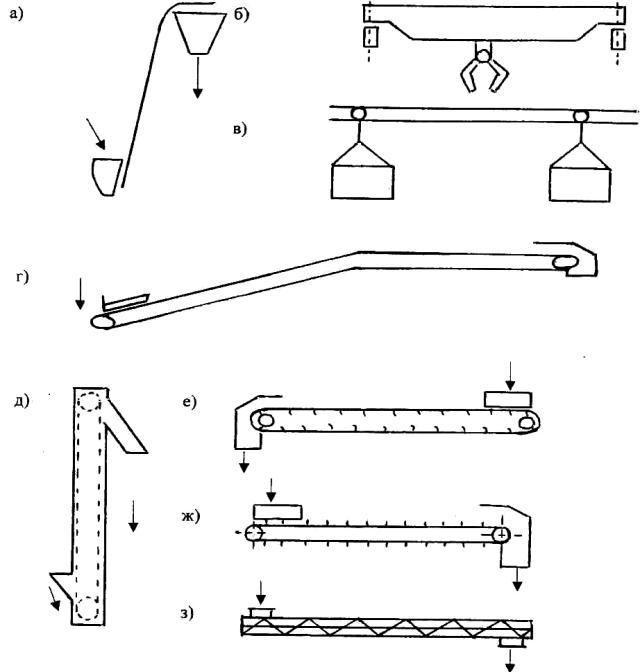

Рис. П.2.7. Схематическое изображение подъемно-транспортных средств:

а- скиповый подъемник; б - мостовой кран с грейферным ковшом;

в- подвесной конвейер; г - ленточный конвейер; д - ковшовый элеватор;

е- пластинчатый конвейер; ж - скребковый конвейер; з - шнековый конвейер

26

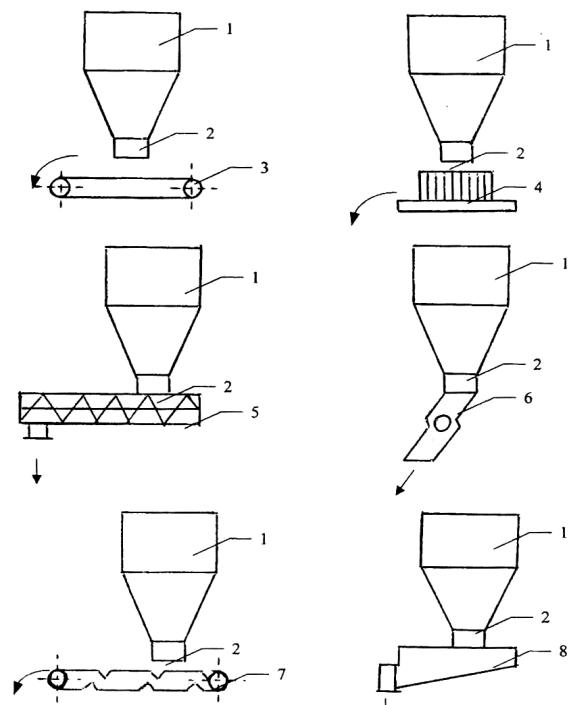

Рис. П.2.8. Расходные бункеры с питателями (схемы):

1 - бункер; 2 - воронка; 3 - ленточный питатель; 4 - тарельчатый питатель; 5 - шнековый питатель; 6 - барабанный питатель; 7 - пластинчатый питатель; 8 - лотковый питатель

27

е)

ж)

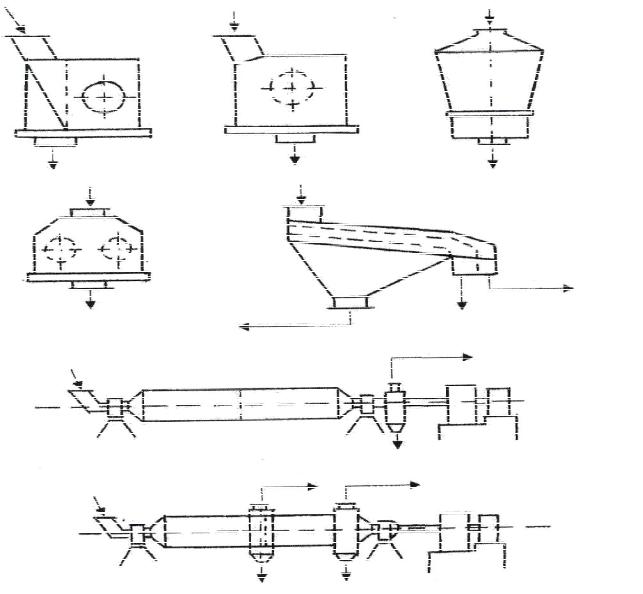

Рис. П.2.9. Дробильно-сортировочное и помольное оборудование:

а- дробилка щековая; б - молотковая дробилка;

в- конусная дробилка; г - валковая дробилка;

д- грохот сортировочный; е - мельница шаровая двухкамерная

сцентральной разгрузкой; ж - мельница шаровая двухкамерная

спериферийной разгрузкой

28

Таблица П.2.1

Дробилки, используемые для дробления сырьевых материалов
