Таблица П. 2.2

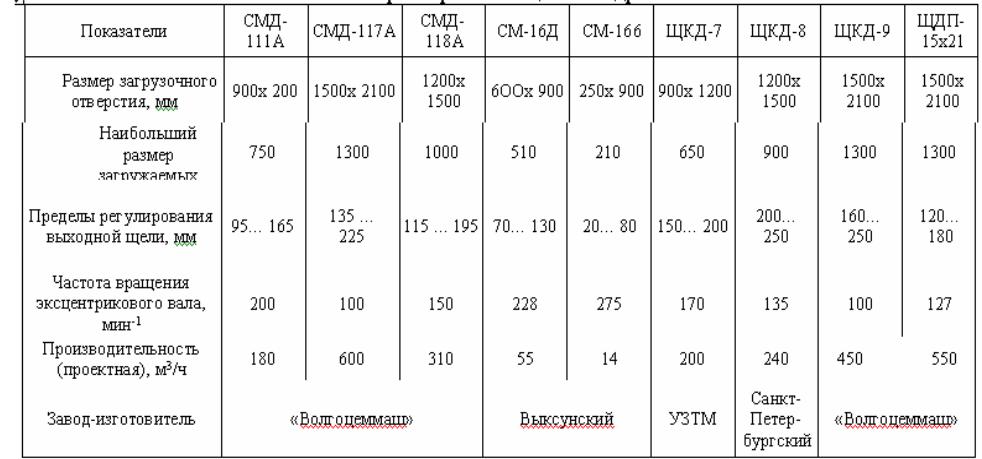

Техническая характеристика щековых дробилок
30
31
Окончание табл. П.2.2
31
32
|
|
|
|
Таблица П.2.3 |
|
Техническая характеристика конусных дробилок |
|
|
|||
|
|
|
|
|
|
Показатели |
КСД-2200Т |
КСД-1700-ГР |
КМД-1200-ГР |
КСД-2200-ГР |
|
|
|
|
|
|
|
Диаметр основного конуса, мм |
2200 |
1750 |
1200 |
|
2200 |
|
|
|
|
|
|
Ширина загрузочной щели, мм |
275 |
250 |
50 |
|
350 |
|
|
|
|
|
|
Наибольший размер загружае- |
250 |
200 |
40 |
|
300 |
мых кусков, мм |
|
||||
|
|
|
|
|
|
Ширина разгрузочной щели, мм |
15…30 |
25…60 |
5…15 |
|
30…60 |
|
|
|
|
|
|
Частота вращения конуса, мин-1 |
242 |
260 |
258 |
|
222 |
|
|
|
|
|
|
Масса дробилки, т |
80,5 |
48 |
24 |
|
80 |
|
|
|
|
|
|
Производительность (проект- |
340 |
300 |
55 |
|
580 |
ная), м3/ч |
|
||||
|
|
|
|
|
|
Завод-изготовитель |
«Уралмаш» |
«Уралмаш» |
«Южурал- |
|
«Уралмаш» |
|
|
|
маш» |
|
|
Электродвигатель: |
|
|
|
|
|
тип |
АЗД-13-52 |
АОЗ-355М |
А-101-8 |
|
ФАМСО |
мощность, кВт |
250 |
160 |
75 |
|
250 |
частота вращения, мин-1 |
500 |
735 |
730 |
|
400 |
напряжение, В |
6000 |
380 |
380 |
|
6000 |
Тип и характеристика питателя |
Пластинчатый |
Ленточный конвейер |
|
Ленточный |
|
|
В=2400 мм |
В=1200 мм |
|
В=1400 мм |
|
|
|
|
|
|
|
Измельчаемый материал |
Мрамор, |
Известняк |
Клинкер |
|
Известняк |
|
известняк |
|
|
|
|
32
Таблица П.2.4
Техническая характеристика валковых дробилок
Показатели |
|
Двухвалковая |
Одновалковая |
ДДЗЭ-15х12 |
ДДЗ-2М |
|||
|
|
|
|
|
|
|
|
|
Диаметр валков, мм |
|
1250 |
1250 |
1100 |
|
1100 |
1500 |
900 |
|
|
|
|
|
|
|
|
|
Длина валков, мм |
|
1600 |
1250 |
1000 |
|
1250 |
1200 |
900 |
Зазор между валками, мм |
80 |
100 |
100 |
|
100 |
100 |
75 |
|
Частота вращения |
валков, |
31 |
25 |
15 |
|
14 |
40 |
50 |
мин-1 |
|
|
|
|
|
|
|
|
Поверхность валков |
|
|
|
|
Зубчатая |
|
|
|
Наибольший размер |
загру- |
400 |
500 |
600 |
|
500 |
900 |
400 |
жаемых кусков, мм |
|
|
|
|
|
|
|
|
Производительность |
(про- |
200 |
125 |
50 |
|
15 |
150 |
60 |
ектная), м3 /ч |
|
|
|
|
|
|
|
|
Завод-изготовитель |
|
|
|
Германия |
|
|
||
Электродвигатель: |
|
|
|
|
|
|
|
|
тип |
|
АО-2-91-8 |
АО-93-6 |
|
|
А-72-4 |
АОЛ-2-91-6 |
МА146-2/8 |
мощность, кВт |
|
55 |
55 |
17 |
|
28 |
55 |
46 |
частота вращения, мин-1 |
1000 |
985 |
725 |
|
1460 |
980 |
735 |
|
Тип питателя |
|
|
|
|
|
|
|
|
|
|
|
Пластинчатый |
|
Ленточный |
|||
|
|
|
|
|
|
|
|
В= |
|
|
В= |
В= |
В=1200 мм |
В=2400 мм |
|||
|
|
=1600 мм |
=1500 мм |
=650 мм |
||||
|
|
|
|
|
|
|
|
|
Измельчаемый материал |
Мел, |
|
|
|
Глина |
|
Уголь |
|
|
|
глина |
|
|
|
|
|
|
33
Таблица П.2.5

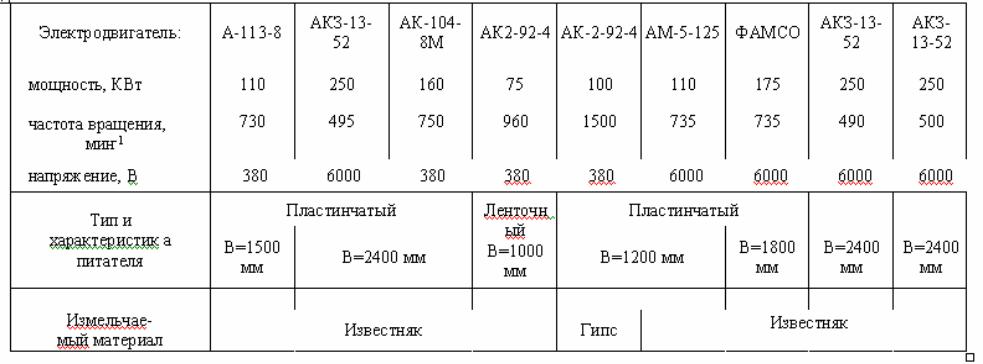

Техническая характеристика молотковых дробилок
34
Количество щебня, прошедшего через сито, %
Размер частиц щебня, мм

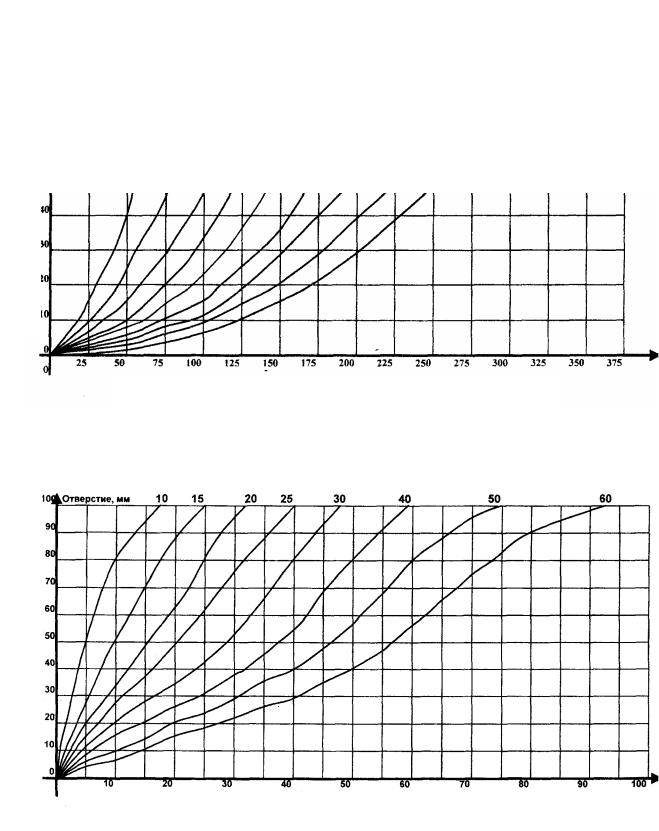

Рис. П.2.10. График гранулометрического состава продуктов дробления в щековых и конусных дробилках
Количество щебня, прошедшего через сито, %
Размер частиц щебня, мм

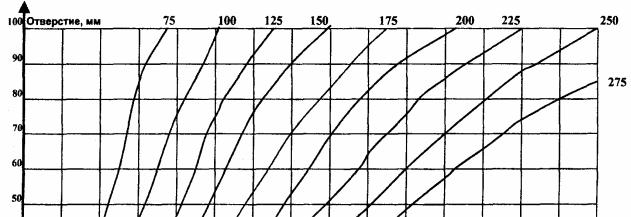

Рис. П.2.11. График гранулометрического состава продуктов дробления в конусных дробилках среднего дробления
35
Количество щебня, прошедшего через сито, %
Размер частиц щебня, мм

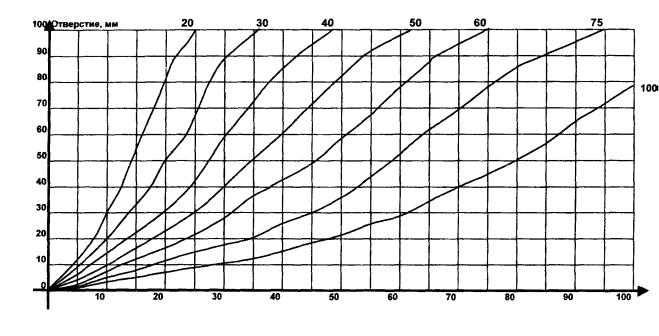

Рис. П.2.12. График гранулометрического состава продуктов дробления в щековых дробилках малых размеров
Таблица П.2.6
Основные характеристики барабанных сушилок заводов «Уралхиммаш» и «Прогресс»
|
Показатели |
|
|
|
|
|
Номер заводской специализации |
|
|
||||||||
|
|
|
|
7450 |
|
7119 |
|
6843 |
|
6720 |
7207 |
7208 |
|
||||
|
|
|
|
|
|
|
|
|
|
||||||||
|
Внутренний диаметр барабана, м |
|
|
1,5 |
|
1,8 |
|
2,2 |
|
2,2 |
2,8 |
2,8 |
|
||||
|
Длина барабана, м |
|
|
|
8 |
|
12 |
|
12 |
|
14 |
12 |
14 |
|
|||
|
Толщина стенок |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
наружного цилиндра, мм |
|
|
10 |
|
12 |
|
14 |
|
14 |
14 |
14 |
|
||||
|
Объем сушильного |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
пространства, м3 |
|
|
|
14,1 |
|
30,5 |
|
45,6 |
|
53,2 |
74,0 |
86,2 |
|
|||
|
Число ячеек, шт. |
|
|
|
35 |
|
28 |
|
28 |
|
28 |
51 |
51 |
|
|||
|
Общая масса, т |
|
|
|
13,6 |
|
24,7 |
|
42 |
|
45,7 |
65 |
70 |
|
|||
|
Потребляемая мощность |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
двигателя, кВт |
|
|
|
5,9 |
|
10,3 |
|
12,5 |
|
14,7 |
20,6 |
25,8 |
|
|||
|
|
|
Рекомендуемые скорости газов в барабане |
|
Таблица П.2.7 |
||||||||||||
|
|
|
|
|
|
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
Размер частиц, мм |
|
|
Значение м/с при плотности материала кг/м3 |
|
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
350 |
|
1000 |
|
|
|
1400 |
|
1800 |
|
2200 |
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
0,3…2,0 |
|
0,5…1,0 |
|
|
2,0…5,0 |
|
3,0…7,5 |
|
4,0…8,0 |
|
5,0…10,0 |
|||||
|
Более 2,0 |
|
1,0…3,0 |
|
|
3,0…5,0 |
|
4,0…8,0- |
|
6,0…10,0 |
|
7,0…12,0 |
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
