Гидроустройства

Управляемое Неуправляемое гидроустройство гидроустройство

Рис. 2.3. Классификация гидроустройств

3.Объемная гидромашина – это устройство, создающее или использующее поток жидкой среды. Классификацию см. на рис. 2.4.

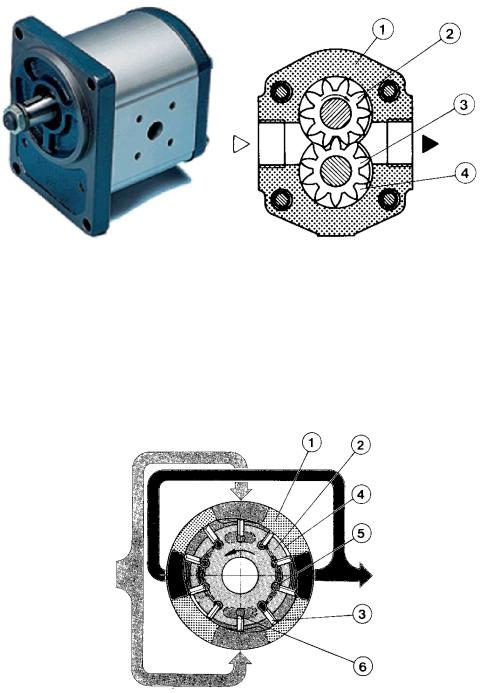

4.Насосы и гидромоторы (рис. 2.5) – это обратимые гидромашины.

5.Насосы преобразуют механическую энергию приводных двигателей (тепловых, электрических) в энергию потока жидкости, назначение насоса – нагнетание рабочей жидкости.

6.Гидромотор преобразует энергию потока рабочей жидкости в механическую энергию выходного звена.

Объемные гидромашины

Насосы-моторы

Роторные

насосы

Объемные насосы

Поршневые

насосы

Объемные

гидродвигатели

Гидроцилиндры

Гидропреобразо

ватели

Поворотные

гидродвигатели

Гидровытесните

ли

Гидромоторы

Гидроударники

Шиберные

Поршневые

Поступательные

Мембранные

Вращательные

Рис. 2.4. Классификация объемных гидромашин

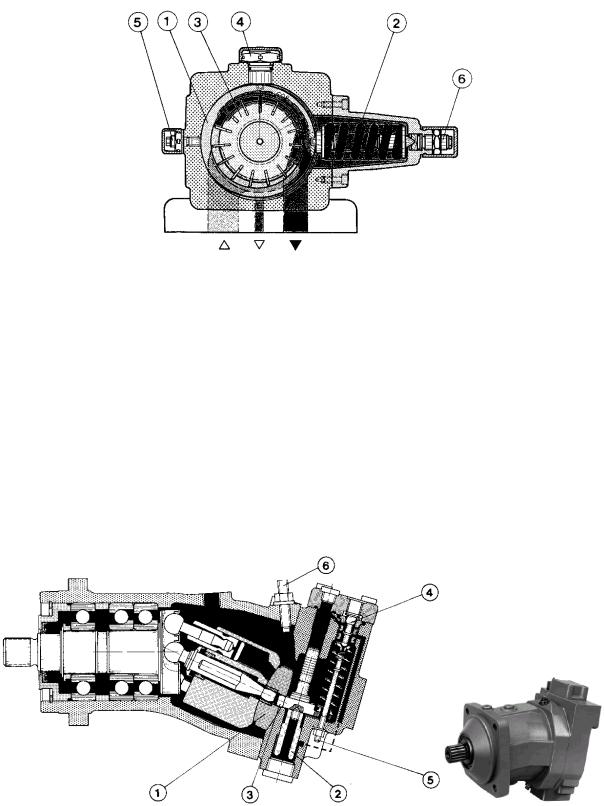

Рис. 2.8. Пластинчатая гидромашина регулируемая: 1 – статор; 2 – пластина; 3 – ротор; 4,5 – винты; 6 – установочный винт

9. Аксиально-поршневой насос и гидромотор – это роторный насос или гидромотор с рабочими органами в виде поршней или плунжеров. Бывает с наклонным диском и с наклонным блоком цилиндров (наиболее часто используемые), широкое распространение получили в гидроприводах машин, работающих в средних и тяжелых режимах внешних нагрузок с большой частотой включения (может быть регулируемым и нерегулируемым, реверсивным и нереверсивным) (рис. 2.9, 2.10).

Рис. 2.9. Аксиально-поршневая гидромашина с наклонным блоком цилиндров: 1 – распределительная вставка; 2 – поршень; 3 – цапфа; 4 – поршень;

5 – регулировочный винт; 6 – стопорный винт угла наклона

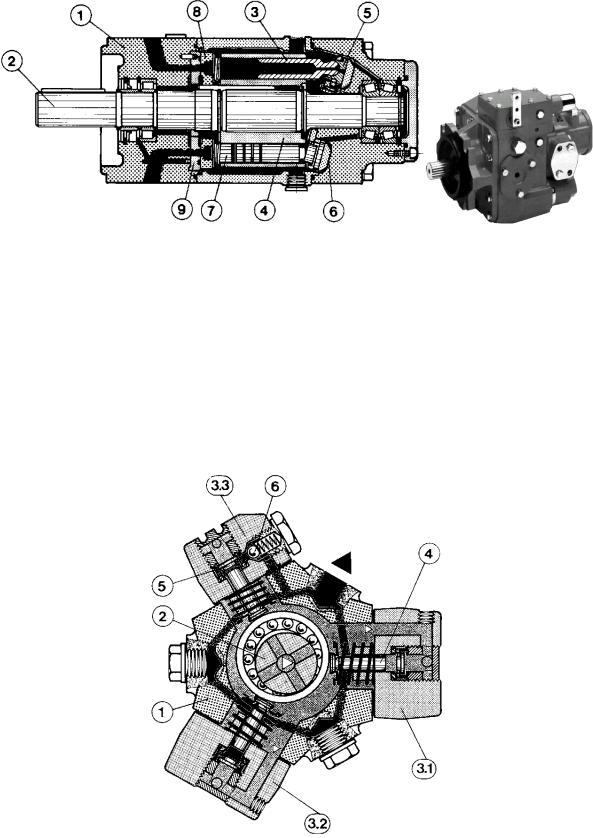

Рис. 2.10. Аксиально-поршневая гидромашина с наклонным диском: 1 – корпус; 2 – приводной вал; 3 – поршни; 4 – блок цилиндров; 5 – башмаки-ползушки; 6 – цапфа; 7 – сальник;

8 – дно блока; 9 – распределитель

10. Радиально-поршневой насос и гидромотор – это гидромашина, у которой рабочие камеры образованы рабочими поверхностями цилиндров и поршней, а оси расположены перпендикулярно оси блока цилиндров или составляют с ней угол более 450 (рис. 2.11, 2.12).

Рис. 2.11. Радиально-поршневая гидромашина:

1 – корпус; 2 – эксцентриковый вал; 3.1, 3.2, 3.3 – элементы с поршнями 4; 5 – всасывающий клапан; 6 – клапан давления

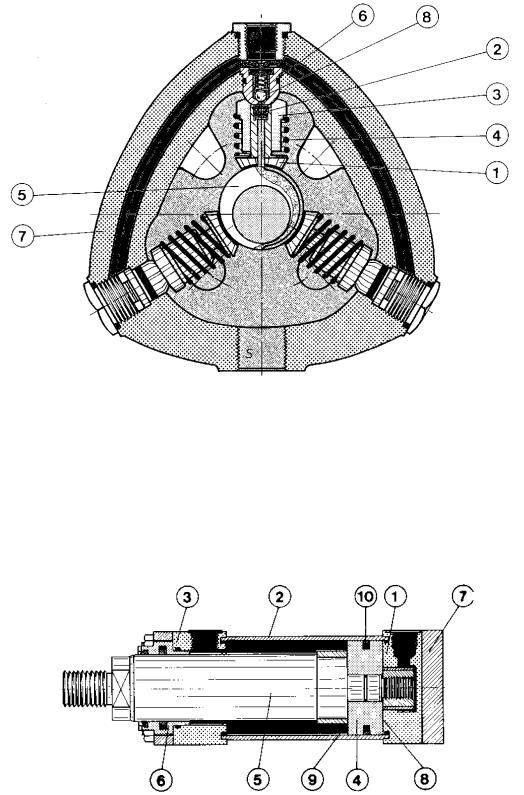

Рис. 2.12. Радиально-поршневая гидромашина:

1 – запорный элемент; 2 – всасывающий клапан; 3, 6 – втулки; 4 – пружина; 5 – эксцентрик; 7 – корпус; 8 – клапан давления

11. Гидроцилиндр – это гидродвигатель, с возвратнопоступательным движением выходного звена (рис. 2.13). Классификацию см. на рис. 2.14.

Рис. 2.13. Гидравлический цилиндр:

1 – днище; 2 – гильза; 3 – головка; 4 – поршень; 5 – шток; 6 – направляющая втулка; 7 – крышка; 8 – уплотнение; 9 – проточка; 10 – уплотнительное кольцо

Рис. 2.16. Гидрораспределитель с ручным управлением:

1 – корпус; 2 – кольцевые каналы; 3 – распределительные кромки; 4 – подвижный распределительный поршень

15.Гидроклапан прямого действия – гидроаппарат, в котором величина открытия рабочего проходного сечения изменяется в результате непосредственного воздействия потока рабочей жидкости на запорно-регулирующий элемент.

16.Гидроклапан непрямого действия – гидроаппарат, в котором величина открытия рабочего проходного сечения изменяется в результате воздействия потока рабочей жидкости на вспомогательный запорно-регулирующий элемент.

17.Гидроклапан давления – регулирующий гидроаппарат, предназначенный для регулирования давления рабочей жидкости.
