Оценку качества устройства земляного полотна следует производить на основе расчета комплексного показателя по формуле

где Р – комплексный показатель; S1, S2, S3, S4, S5 – соответственно оценка качества подготовки основания земляного полотна, возведения насыпей и разработки выемок, устройства водоотвода, присыпных обочин и укрепительных работ в баллах; 1, 2, 3, 4, 5 – коэффициенты значимости видов работ, принимаемые соответственно 0,7; 1,0; 0,8; 0,6; 0,7.

При необходимости определения средней оценки качества каждого из видов работ, выполненных в разное время или в разных местах на сдаваемом участке земляного полотна, следует использовать

где С1, С2, С3 – сметные стоимости объемов данного вида работ, принятых соответственно с оценками «отлично», «хорошо» и «удовлетворительно».

10. Как выполняется оценка качества работ?

11. Как выполняется оценка качества дорожно-строительных работ: на «хорошо» или «отлично»?

12.Что такое СОКК?

13.В чем заключаются функции служб предприятия при выполнении работ по контролю качества?

146

5. ТЕХНОЛОГИЧЕСКАЯ СХЕМА ВОЗВЕДЕНИЯ ЗЕМЛЯНОГО ПОЛОТНА И ЛИНЕЙНЫЙ КАЛЕНДАРНЫЙ ГРАФИК

5.1. Особенности построения технологической схемы выполнения работ

На основании калькуляции трудовых затрат на листе формата А1 строится технологическая схема возведения насыпи земляного полотна (рис. 5.1).

Технологическая схема – графическое изображение строительного потока в плане с указанием захваток по видам работ, размеще-

ния на них средств механизации и рабочихИ(в случае выполнения ручных работ), последовательности их перемещения, направления потока, схем движения машин, а также с изображением почасового графика.

В настоящее время разработано и опубликовано большое количество технологических схем на выполнение различного вида работ.

индивидуальные особенности с привязкой к конкретным условиям производства работ,икоторые учитываются в проекте.

Следует учесть, что при эффективном расположении машин количество захватокСна технологической схеме может уменьшиться. Длина потока показывается стрелкой, ее направление идет справа налево от участка законченных работ. Длина потока определяется суммированием всех захваток.

На плане потока показываются схемы движения используемых машин, которые принимаются по рекомендуемой литературе, а также уменьшение ширины каждого слоя по мере их отсыпки. При указании схемы движения машин из условий безопасности их работы следует нанести минимально допустимое расстояние для них от бровки земляного полотна, а также минимально допустимое расстояние между самими машинами.

147

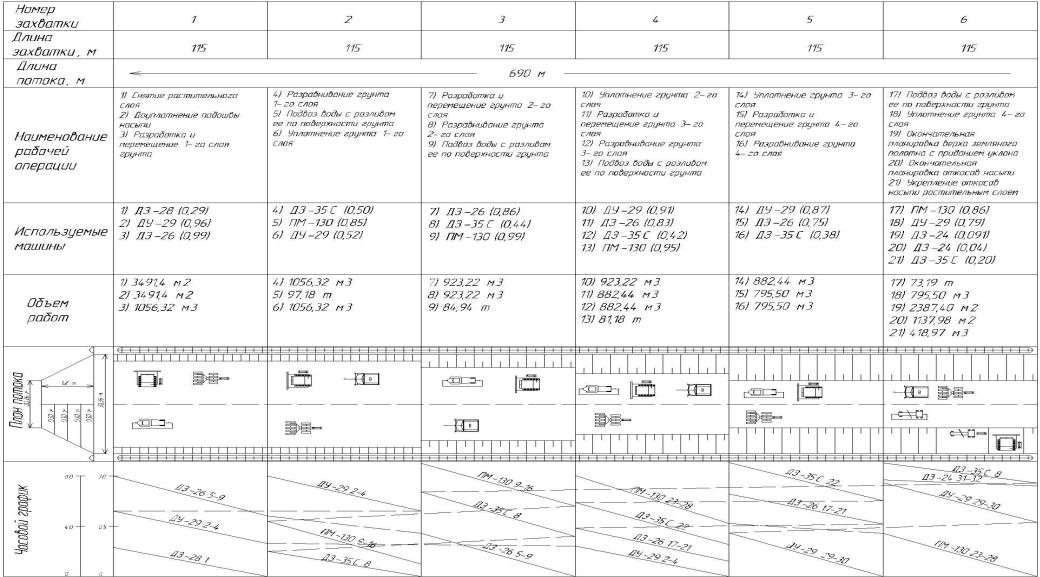

Рис. 5.1. Пример технологической схемы возведения насыпи земляного полотна

14862

Технологическая карта является более широким документом и включает в себя помимо технологической схемы калькуляцию трудовых затрат на выполнение технологических операций, указания по производству работ и технике безопасности, схемы работы машин основных и вспомогательных машин, технико-экономические показатели специализированного или комплексного отряда машин, вопросы производственного контроля и ООС и т.д.

Почасовой (часовой) график – графическое отображение выполнения работ на сменной захватке одной или нескольких машин по времени с указанием начала и окончания их работы, а также последовательности движения этих машин. Для этого коэффициент Кисп использования машины из безразмерной величины переводится в часы.

На почасовой (часовой) графикДвремяИработы машины наносит-

ся прямой восходящей линией. Начало работы этой машины, если она

оси, соответствующей началу рабочей смены, и заканчивается на ле-

работает первой, начинается сАнулевой точки правой вертикальной

вой оси с отметкой, соответствующейб времени окончания данного

процесса. Начало работы машины, выполняющей следующую операцию, назначается либоипо окончании предыдущих работ, либо после выполнения необходимого фронта работ с учетом технологических особенностей выполнения этой операции. Так, например, если предыдущая операцияСвыполнялась по разработке и перемещению грунта, то процесс его разравнивания можно начинать уже на половине захватки. Если грунт увлажняется, то операцию уплотнения следует предусматривать после распределения влаги по толщине слоя. Машина специализированного отряда перемещается на следующую захватку только после полного окончания работ на предыдущей.

Над каждой линией почасового графика наносится марка используемой машины и ее номер. Например: ДЗ-28 №1. Если для выполнения одной операции используется несколько однотипных машин, то указывается их общее количество: №1–3.

Почасовые графики предыдущей и последующей операций не могут пересекаться, исключение составляют почасовые графики машин, работающих на разных участках независимо друг от друга. Линии почасовых графиков предыдущей и последующей операций не могут начинаться или заканчиваться в одно и то же время (в одной
