4. СОЗДАНИЕ СБОРОЧНОГО ЧЕРТЕЖА ИЗДЕЛИЯ «ТЕЛЕЖКА»
В |
этом |
разделе нужно |
закончить построение |
чертежа |
изделия |
|
«Тележка»: закончить сборку, используя имеющиеся чертежи деталей, |
||||||
С |
|
|
|
|
||
добавить крепежные элементы, проставить обозначения позиций и создать |
||||||
объекты спецификации. |
|
|
|
|
||
|
|
4.1. Вставка деталей и сборочной единицы |
|
|||
находится |
сборочного чертежа |
изделия, |
которая |
|||
|
Откройте заготовку |
|
||||
|
в папке «… \Тележка СБ\заготовка Тележка Сборочный чертеж |
|||||
КГ.00.000 |
Б» (р с. 4.1). |
|
|
|
|
|
|
|
бА |
|
|
||
|
|
|
|
Д |
|
|
|
|
|
|
И |
||
Рис. 4.1. Заготовка сборочного чертежа изделия «Тележка»
Обратите внимание, основная надпись уже заполнена с использованием справочника кодов и наименований (см. п. 2.2).
44
Вставка детали «Кронштейн».
Откройте чертеж детали «Кронштейн», который находится в папке «… \Рабочие чертежи\Кронштейн _ КГ.00.001» (рис. 4.2).
Си бА
Выделите вид слева, используяДкоманду «Выделить» → «По типу» (см. п. 2.3) [5, 8]. И
Создайте макроэлемент.
Скопируйте выделенный фрагмент в документ с заготовкой сборочного чертежа изделия и расположите, как показано на рис. 4.3. Изображение кронштейна надо перевернуть!
и зеркально отобразите изображение (рис. 4.4).
Ось симметрии задайте горизонтально, расположение оси не имеет значения.
45
С |
|
и |
|
бА |
|
Рис. 4.3. Вставка изо ражения детали «Кронштейн» |
|
в заготовку с орочного чертежа изделия |
|
Базовая точка |
Д |
|
|
|
И |
Рис. 4.4. Положение изображения детали «Кронштейн» после зеркального отображения
46
Теперь необходимо переместить изображение кронштейна к обстановке таким образом, чтобы основание кронштейна совпало с поверхностью обстановки и совпали оси.
Выберите команду «Сдвиг» |
на панели «Редактирование». |
Переместите изображение детали «Кронштейн», совместив базовую точку |
|
детали «Кронштейн» с базовой точкой обстановки (рис. 4.5). |
|
С |
|
и |
|
бА |
|
Рис.4.5. УстановкаДкронштейна
Откройте чертеж детали «Ось», которыйИнаходится в папке «… \Рабочие чертежи\Ось _ КГ.00.002» (рис. 4.6).
Выделите изображение.
Создайте макроэлемент и выделите его.
Выберите команду «Копировать»
на стандартной панели.
Укажите базовую точку, как показано на рис. 4.7.
47
Си бА
Рис. 4.6. РабочийДчертеж детали «Ось»
И Базовая точка
Рис. 4.7. Базовая точка для копирования изображения детали «Ось»
48
Переключитесь на сборочный чертеж изделия и нажмите кнопку
«Вставить» |
на панели «Стандартная». |
|
|
|
Выберите базовую точку на кронштейне, как показано на |
||||
С |
|
|
|
|
рис. 4.8, и щелкните ЛК мыши. |
|
|
||
Выберите |
команду «Усечь кривую» |
на |
панели |
|
«Редактирование» |
и щелкните на указанных участках линии |
(рис. |
||
4.9). |
|
|
|
|
и |
|
|
||
|
бА |
|
|
|
|
|
Д |
|
|
|
|
И |
||
|
|
Рис. 4.8. Установка оси в кронштейн |
|
|
49
С |
|
|
|
|
|
|
и |
|
|
|
|
|
|
|
бА |
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
||
|
|
|
|
|||
Рис. 4.9. Отрезки, которые необходимо удалить |
|
|
||||
Вставка сборочной единицы «Колесо». |
|
|
||||
|
|
И |
||||
Выберите команду «Параллельная прямая» |
|
на компактной |
||||
панели в разделе «Геометрия». |
Д |
|||||
Постройте вспомогательную прямую на расстоянии 6 мм от левой внутренней стенки кронштейна, как показано на рис. 4.10. Точка пересечения построенной прямой и оси – это привязка для установки колеса.
Откройте чертеж сборочной единицы «Колесо», который находится в папке «… \Колесо\Колесо Сборочный чертеж _ КГ.01.000 СБ»
(рис. 4.11).
Выделите изображение.
Создайте макроэлемент и выделите его.
50
Выберите команду «Копировать»
на стандартной панели. Укажите базовую точку, как показано на рис. 4.12.
Переключитесь на сборочный чертеж изделия и нажмите кнопку
«Вставить» |
на панели «Стандартная». |
|
|
|
|||
С |
базовую точку на кронштейне, |
как показано на |
|||||
|
Выберите |
||||||
рис. 4.8, и щелкните ЛК мыши. |
|
|
|
||||
|
Выбер те |
команду «Усечь |
кривую» |
на |
панели |
||
«Редактирован е» |
и щелкните на |
указанных |
участках |
линии |
|||
и |
|
|
|
||||
(рис. 4.13). |
|
|
|
|
|
|
|
|
Удал те вспомогательную прямую. |
|
|
||||
|
|
бА |
|
|
|||
|
|
|
|
Д |
|
||
|
|
|
|
Базовая точка |
|
|
|
|
|
|
|
|
И |
||
Рис. 4.10. Базовая точка для установки сборочной единицы «Колесо»
51
СиБазовая точка
бА Д Рис. 4.11. Сборочная единица «ИКолесо»
с указанием базовой точки для копирования
52
Си

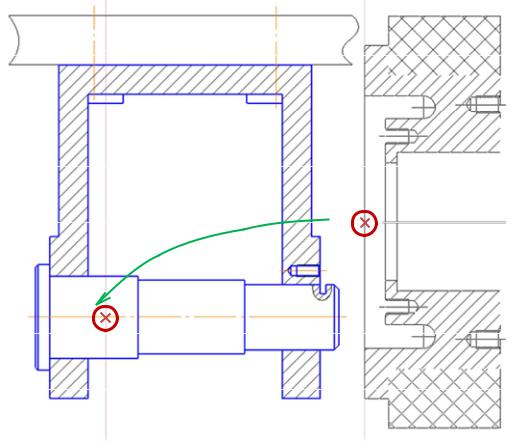

бАРис. 4.12. Установка колеса на ось
Д И
53

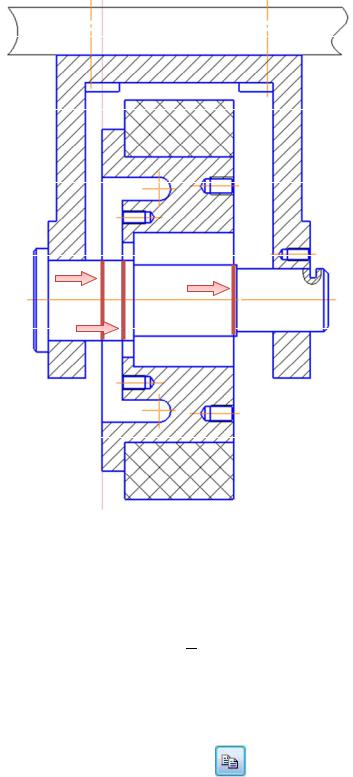

Си бА Рис. 4.13. Отрезки, которыеДнеобходимо удалить
Вставка детали «Крышка 6».
Откройте рабочий чертеж «Крышка 6», который находится в папке «… \Рабочие чертежи\ Крышка 6 КГ.00.003» (рис. 4.14).
Замените верхнюю половину вида разрезом с помощью команды
«Симметрия» (см. п. 2.1, рис. 4.15).
Выделите изображение.
Создайте макроэлемент и выделите его.
Выберите команду «Копировать» на стандартной панели. Укажите базовую точку, как показано на рис. 4.15.
Переключитесь на сборочный чертеж изделия и нажмите кнопкуИ
«Вставить»
на панели «Стандартная».
Выберите базовую точку на колесе, как показано на рис. 4.16, и щелкните ЛК мыши.
54
Выберите команду «Усечь кривую»
на панели
«Редактирование» |
и щелкните на указанных участках линии |
(рис. |
|||
4.17). |
|
|
|
|
|
С |
|
|
Базовая точка |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
и |
|
|
|
|
|
бА |
|
||||
|
Д |
|
|||
Рис. 4.14. Рабочий чертеж «Крышка 6» |
Рис. 4.15. Базовая точка |
|
|||
|
|
для копирования |
|
||
Иизображения «Крышка 6»
Обратите внимание! На рабочем чертеже крышка выполнена в масштабе 2:1, при копировании ее на сборочный чертеж с масштабом 1:1 размеры изображения крышки автоматически уменьшились вдвое.
55

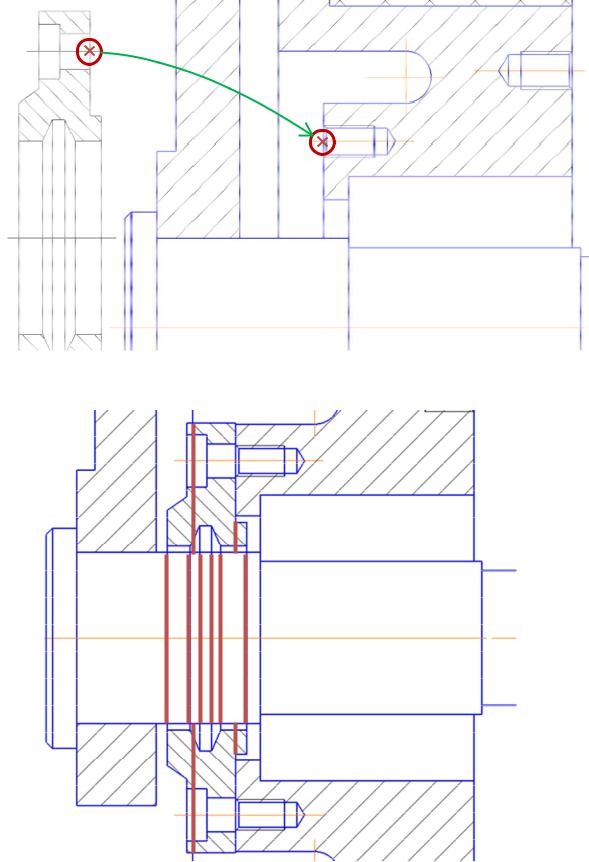

Си бАР с. 4.16. Установка детали «Крышка 6»
Д И
Рис. 4.17. Отрезки, которые необходимо удалить
56
Вставка детали «Крышка 8».
Откройте рабочий чертеж «Крышка 8», который находится в папке «… \Рабочие чертежи\ Крышка 8 _ КГ.00.004» (рис. 4.18).
Замените верхнюю половину вида разрезом с помощью команды
« имметрия» (см. п. 2.1, рис. 4.19). |
|
|
|
С |
|
|
|
и |
|
|
|
|
|
|
|
бА |
|||
|
Базовая точка |
||
|
|
И |
|
|

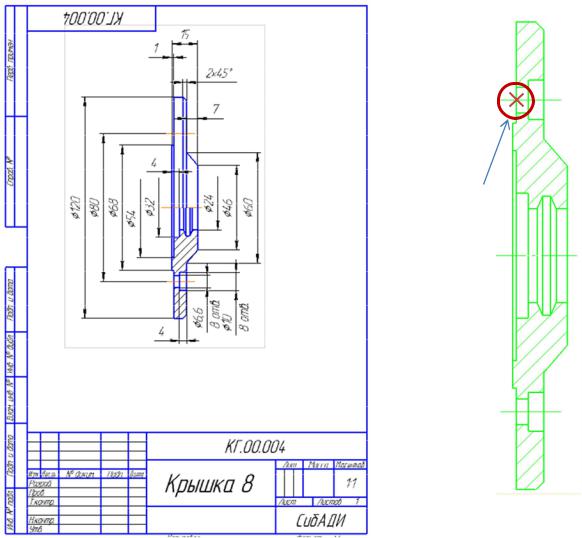

ДРис. 4.19. Базовая точка |
||
для копирования
изображения «Крышка 8»
Рис. 4.18. Рабочий чертеж «Крышка 8»
Выделите изображение.
Создайте макроэлемент и выделите его.
Выберите команду «Копировать»
на стандартной панели. Укажите базовую точку, как показано на рис. 4.19.
Переключитесь на сборочный чертеж изделия и нажмите кнопку
«Вставить»
на панели «Стандартная».
57
Выберите базовую точку на колесе, как показано на рис. 4.20 и щелкните ЛК мыши.
Выберите команду «Усечь кривую»
на панели
«Редактирование» |
и щелкните на указанных участках линии |
(рис. |
4.21). |
|
|
С |
|
|
и |
|
|
бА |
|
|
|
Д |
|
|
Рис. 4.20. Установка детали «Крышка 8» |
|
|
И |
|
58
Си
бРис. 4.21.АОтрезки, которые необходимо удалить
Вставка детали «Втулка».
Откройте ра очий чертеж «Втулка», который находится в папке «… \Рабочие чертежи\ Втулка КГ.00.005» (рис. 4.22).
Замените верхнюю половину вида разрезом с помощью команды
«Симметрия» (см. п. 2.1, рис. 4.23).
Выделите изображение.
Создайте макроэлемент и выделите его.
Выберите команду «Копировать» на стандартной панели. Укажите базовую точку, как показано на рис. 4.23.
Переключитесь на сборочный чертеж изделия.
Постройте вспомогательную прямую на расстоянии 12 мм от указанной на рис. 4.24 плоскости. Точка пересечения построенной прямой
иконтура оси – это привязка для установки втулки.
Нажмите кнопку «Вставить»
на панели «Стандартная».
Выберите базовую точку на оси, как показано на рис. 4.25, и щелкните ЛК мыши.
Удалите вспомогательную линию.ДИ
59
Выберите команду «Усечь кривую»
на панели
«Редактирование» |
и щелкните на указанных участках линии |
(рис. |
4.26). |
|
|
С |
Базовая точка |
|||||
и |
|
|
|
|||
бА |
||||||
|
|
|
|
|
Рис. 4.23. Базовая |
|
|
|
|
|
|
точка для копирования |
|
Рис. 4.22. Ра очий чертеж «Втулка» |
|
изображения «Втулка» |
||||
|
|
Д |
||||
|
|
|||||
|
|
Базовая точка |
||||
|
|
|
|
|
|
|
|
|
|
|
И |
||
Рис. 4.24. Базовая точка для установки детали «Втулка»
60
Си
бАРис. 4.25. Установка втулки
Д И
Рис. 4.26. Отрезки, которые необходимо удалить
61
Вставка детали «Планка».
Откройте рабочий чертеж «Планка», который находится в папке «… \Рабочие чертежи\ Планка _ КГ.00.006» (рис. 4.27).
Выделите профильный разрез [5, 8].
|
оздайте макроэлемент и выделите его. |
|||
С |
на стандартной панели. |
|||
|
Выберите команду «Копировать» |
|||
Укажите базовую точку, как показано на рис. 4.28. |
||||
и |
Базовая точка |
|||
|
|
|||
|
|
|
|
|
|
бА |
|
|
|
|
Д |
|||
|
Рис. 4.27. Рабочий чертеж «Планка» |
|
Рис. 4.28. Базовая |
|
|
|
|
точка для копирования |
|
|
|
|
изображения «Планка» |
|
Переключитесь на сборочный чертеж изделия. |
||||
|
|
И |
||
