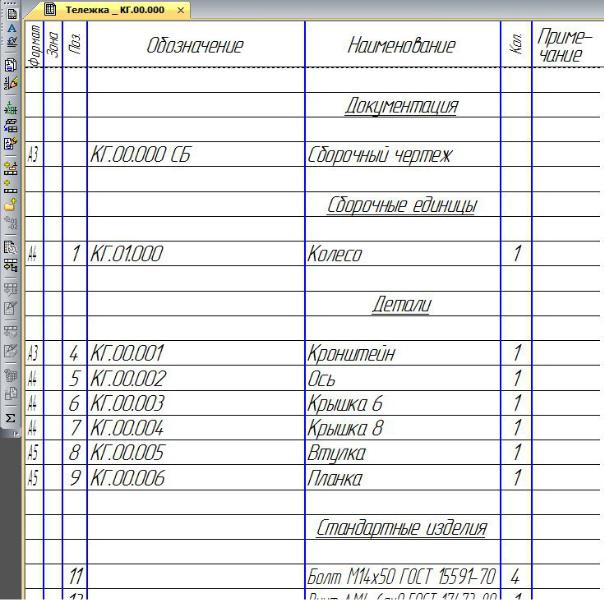

Си бА Д Рис. 5.4. Спецификация после изменения количестваИрезервных строк
5.6. Расстановка позиций
После сокращения количества резервных строк нарушилась сквозная нумерация объектов, так как для резервных строк номера позиций были зарезервированы. Можно восстановить нумерацию.
Нажмите кнопку «Расставить позиции»
на панели
«Спецификация»
.
105
Система заново расставит позиции во всех разделах, для которых простановка позиций оговорена стандартами (рис. 5.5).
Си бА Д

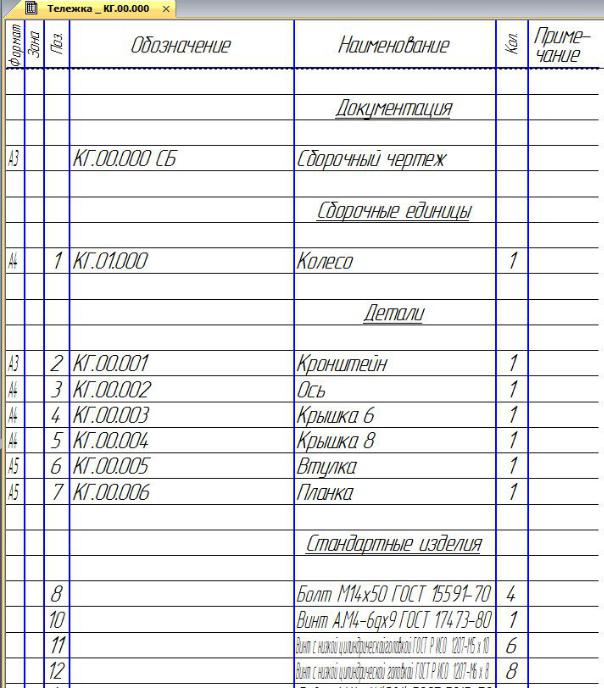

Рис. 5.5. Спецификация после изменения расстановкиИпозиций
5.7. Редактирование объектов спецификации
Любой объект спецификации можно отредактировать. Редактирование можно выполнять как в сборочном чертеже, так и в
106
спецификации. Можно изменять данные о количестве стандартных изделий, входящих в набор крепежных элементов.
Нажмите |
кнопку «Показать все объекты» |
на панели |
« пецификация» |
. Откроется полный перечень стандартных элементов |
|
С |
|
|
(рис. 5.6). |
|
|
и |
|
|
бА |
|
|
|
Д |
|
|
И |
|

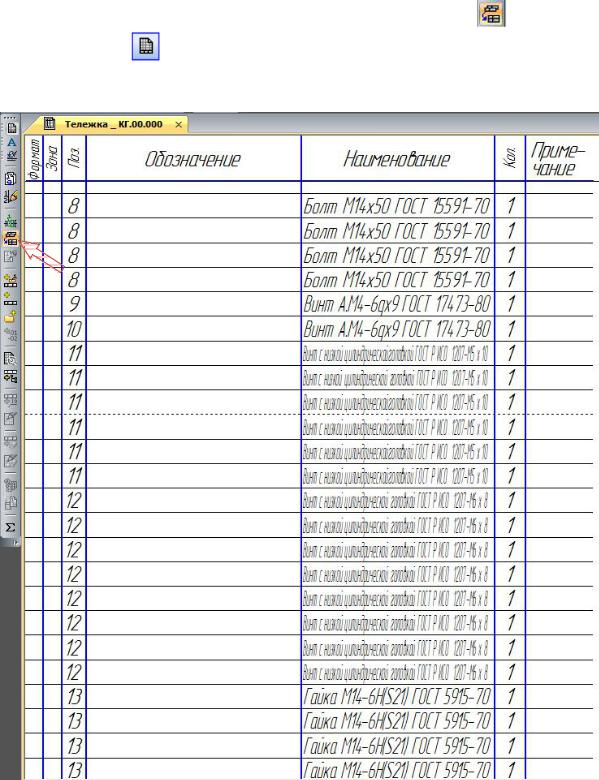

Рис. 5.6. Полный перечень стандартных элементов
107
Выделите редактируемый элемент щелчком ЛК мыши – строка должна быть выделена цветом.
Откройте меню «Редактор». Для добавления элемента выберите команду «Копировать объект», для удаления – «Удалить объект» (рис 5.7).
С |
|
и |
|
|
бА |
|
Д |
|

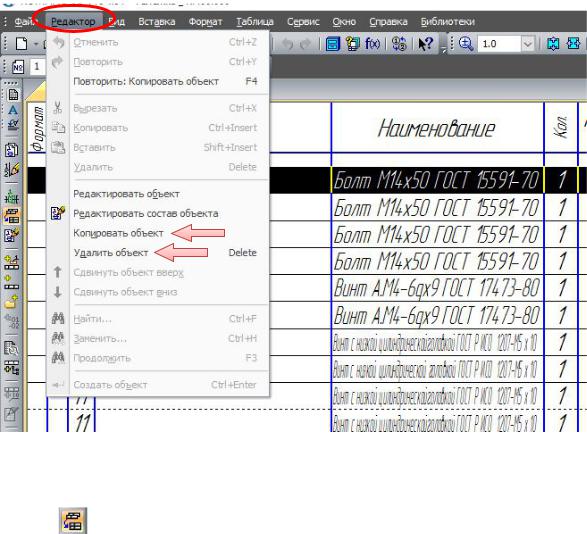

Рис. 5.7. Редактирование объектов спецификации |
После редактирования повторно нажмите кнопку «Показать все |
|
объекты» |
И |
– спецификация примет исходный вид. |
|
На рис. |
5.8 показана конечная версия спецификации на изделие |
«Тележка». |
|
108
Си бА Д И
Рис. 5.8. Спецификация КГ.00.000 – Тележка (начало)
109
Си бА Д И
Рис. 5.8. Спецификация КГ.00.000 – Тележка (окончание)
