1.1.2. Дисперсные грунты
Дисперсные грунты получили широкое применение при сооружении земляного полотна автомобильных дорог. Поэтому специалисты дорожной отрасли в общепринятое определение дисперсных грунтов по [1] вводят некоторые уточнения. Так В.В. Сиротюк предлагает следующее определение [7]:
– дисперсные грунты состоят из отдельных минеральных частиц (зерен) разного размера, слабосвязанных друг с другом водноколлоидными и механическими связями [7, с. 5].
Это определение наилучшим образом соответствует представлением о структуре грунта, в соответствии с которой дисперсные грунты состоят из минеральных частиц, между которыми имеются поры, заполненные воздухом и водой. Поэтому грунты называют трехфазной дисперсной системой (рис. 1.2, а), которую для наглядности и вывода формул для определения показателей физических свойств
представляют упрощенной, но эквивалентной системой (рис. 1.2, б). |
||||
|
|
|
|
И |
|
|
|
Д |
|
|
|
А |
|
|
|
Б |
|
|
|
И |
|
|
|
|
С |
|
|
|
|

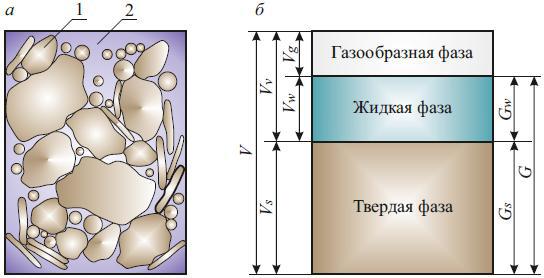

Рис. 1.2. Общепринятые представления о строении дисперсного грунта: а – модель, отображающая реальное строение грунта; б – упрощенная модель, характеризующая объем и массу каждой фазы в грунте;
1 – минеральные частицы (зерна), представляющие собой твердую фазу; 2 – поры, в которых размещены жидкая и газообразная фазы.
Н.А. Цытович, обсуждая вопрос строения грунта, пишет [8, с. 32, 33]: «В общем случае грунт можно представить состоящим из трех компонентов: твердых минеральных частиц, как правило, занимающих большую часть объема, жидких, частично или полностью
10
заполняющих промежутки между твердыми частицами грунта (поры), и газообразных – различного рода газов и паров, также занимающих ту или иную часть объема пор грунта и содержащихся в растворенном состоянии в грунтовой воде».
Обращаем внимание, что процитированное нами представление Н.А. Цытовича о дисперсном строении грунта в полной мере соответствует модели, отображающей реальное строение грунтов (рис.1.1, а). Эта реальная модель для наглядного изображения трех фаз и их влияния на объем V, занимаемый грунтом, и его вес в этом объеме G иллюстрируется упрощенной моделью (рис. 1.2, б).
Эта упрощенная модель является классической и приводится в учебниках и учебных пособиях, изданных в разное время как в РФ [8, с. 61; 9, с. 21], так и за рубежом [10, с. 31]. Обращаясь к модели (см. рис. 1.2, б) несложно заметить, что вес и объем грунта определя-
ются по формулам |
|
Д |
|
G Gs Gw , |
(1.1) |
где Gs – вес твердых частиц грунта (минеральной части), Н; Gw – вес воды, Н. |
||||
А |
|
|
||
V V |
V |
V , |
(1.2) |
|
s |
w |
|
g И |
|
где Vs, Vw и Vg – объемы, занимаемые твердой, жидкой и газообразной состав-
Б |
|
|
ляющими грунта (минеральной части), см3. |
|
|
Объем, занимаемый порами, определяется суммой |
|
|
И |
Vu Vw Vg . |
(1.3) |
Используя зависимости (1.1) – (1.3), выводят формулы для определения показателей физических свойств. Процедуру вывода этих формул мы рассмотримС в следующем подразделе. Сейчас отметим, что изменение соотношений объемов и весовых характеристик твердой, жидкой и газообразной составляющих (фаз) влияет на численные значения показателей физических свойств. От физического состояния грунта зависят показатели механических свойств, что можно объяснить влиянием плотности, влажности на количество механических и водно-коллоидных структурных связей в грунте, а также прочность самих связей.
В общепринятой классификации дисперсные грунты включают в себя два подкласса: несвязные и связные грунты [1, табл. 2]. Под термином «несвязный грунт» понимают дисперсный грунт, который имеет механические структурные связи и обладает сыпучестью в сухом состоянии [1, п. 3.23]. Связным грунтом называется дисперсный грунт, который имеет физические и физико-химические структурные связи [1, п. 3.37]. Пространственную организацию, которая опреде-
11
ляется формой, размером, характером поверхности, количественным соотношением структурных элементов грунта и характером связи между ними, называют структурой грунта [1, п. 3.39]. Строение, обусловленное пространственной организацией и ориентацией структурных элементов, называют текстурой грунта [1, п. 3.39].
Подклассы связных и несвязных грунтов объединяют типы и подтипы, которые подразделяются на виды и подвиды. Такая классификация дисперсных грунтов приведена в табл. 1.5 [1, табл. 2].
Таблица 1.5. Типы, подтипы, виды и подвиды дисперсных грунтов
Типы |
Подтипы |
|
|
|
Виды |
Подвиды |
|
1 |
|
2 |
|
|
|
3 |
4 |
|
Дисперсные несвязные грунты |
|
|||||
|
Флювиальные, лед- |
|
|
|
Минеральные |
Крупнообломочные |
|
|
|
|
|
грунты, пески |
|||
Осадочные |
никовые, эоловые, |
|
|
|
|
||
|
|
|
Органо- |
Заторфованные пес- |
|||
|
склоновые и др. |
|
|
|
|||
|
|
|
|
минеральные |
ки |
||
|
|
|
|
|
|
||
|
Вулканогенно- |
|
|
|
|
Вулканогенно- |
|
Вулканогенно- |
осадочные, осадочно- |
|
|
обломочные грунты. |
|||
осадочные |
вулканогенные, пи- |
|
|
|
МинеральныеИ |
||
|
|
|
Д |
Вулканические пес- |
|||
|
ропластические |
|
|
|
ки, пеплы |
||
|
Образованные в ре- |
|
|
|
|
Крупнообломочные |
|
|
зультате выветрива- |
|
Минеральные и |
грунты и пески об- |
|||
|
ния: физического, фи- |
|
ломочных и дис- |
||||
Элювиальные |
|
|
|||||
зико-химического, |
Аоргано- |
персных зон коры |
|||||
|
|
|
|
минеральные |
|||
|
химического, биоло- |
выветривания и поч- |
|||||
|
|
||||||
|
гического |
Б |
|
вы |
|||
|
Техногенно изменен- |
Все виды тех- |
Все подвиды техно- |
||||
|
ногенно изме- |
||||||
|
ные в условиях есте- |
генно измененных |
|||||
|
|
||||||
|
И |
|
|
|
ненных при- |
|
|
|
ственного залегания |
природных несвяз- |
|||||
|
родных несвяз- |
||||||
|
природные грунты |
|
|
|
ных грунтов |
||
|
|
|
|
ных грунтов |
|||
|
С |
|
|
|
|
|
|
|
|
|
|
|
|
Все виды тех- |
Все подвиды техно- |
Техногенные |
Техногенно переме- |
|
|
|
ногенно изме- |
||
|
|
|
генно измененных |
||||
|
щенные природные |
|
|
|
ненных при- |
||
|
|
|
|
природных несвяз- |
|||
|
грунты |
|
|
|
|
родных несвяз- |
|
|
|
|
|
|
ных грунтов |
||
|
|
|
|
|
|
ных грунтов |
|
|
|
|
|
|
|
|
|
|
Антропогенно обра- |
Различные ви- |
Различные подвиды |
||||
|
ды антропоген- |
антропогенных |
|||||
|
зованные грунты |
|
|
|
|||
|
|
|
|
ных грунтов |
грунтов |
||
|
|
|
|
|
|
12
Окончание табл. 1.5
1 |
|
2 |
|
3 |
|
|
4 |
|
|
Дисперсные связные грунты |
|
|
|||||
|
Флювиальные, лед- |
|
|
Минеральные |
|
Глинистые грунты |
||
|
|
|
|
|
|
Илы. Сапропели. |
||
|
никовые, эоловые, |
|
|
Органо- |
|
|
||
|
|
|
|
|
Заторфованные гли- |
|||
|
склоновые и др. |
|
|
минеральные |
|
|||
|
|
|
|
нистые грунты и др. |
||||
Осадочные |
|
|
|
|
|
|
|
|
Озерно-болотные, бо- |
|
|
|
|
Илы. Сапропели. |
|||
|
|
|
|
|
||||
|
лотные, |
|
|
|
|
|
|
|
|
|
|
|
Органические |
|
Заторфованные гли- |
||
|
аллювиально- |
|
|
|
||||
|
|
|
|
|
|
нистые грунты и др. |
||
|
болотные и др. |
|
|
|
|
|
||
|
|
|
|
|
|
|
||
|
Образованные в ре- |
|
|
|
|
|
|
|
|
зультате выветрива- |
|
Минеральные и |
|
Глинистые грунты |
|||
|
ния: физического, |
|
|
|
дисперсных зон ко- |
|||
|
|
|
|
|
|
|||
Элювиальные |
|
|
|
|
органо- |
И |
||
|
физико-химического, |
|
минеральные |
|
ры выветривания и |
|||
|
химического, биоло- |
|
Д |
|
почвы |
|||
|
гического |
|
|
|
|
|
|
|
|
Техногенно изменен- |
|
Все виды тех- |
|
Все подвиды техно- |
|||
|
|
ногенно изме- |
|
|||||
|
|
|
|
|
|
|
||
|
|
|
А |
|
|
генно измененных |
||
|
ные в условиях есте- |
|
ненных при- |
|
||||
|
ственного залегания |
|
родных связ- |
|
природных связных |
|||
|
природные грунты |
|
|
|
|
|
грунтов |
|
|
|
Б |
|
|
|
|||
|
|
|
|
|
ных грунтов |
|
|
|
|
|
|
|
|
Все виды тех- |
|
Все подвиды техно- |
|
Техногенные |
Техногенно переме- |
|
|
ногенно изме- |
|
генно измененных |
||
|
щенные природные |
|
|
ненных при- |
|
|||
|
|
|
|
природных связных |
||||
|
грунты |
|
|
|
родных связ- |
|
||
|
|
|
|
|
грунтов |
|||
|
|
|
|
|
ных грунтов |
|
||
|
|
|
|
|
|
|
||
|
С |
|
|
|
Различные ви- |
|
Различные подвиды |
|
|
Антропогенно обра- |
|
ды антропоген- |
|
антропогенных |
|||
|
зованные грунты |
|
|
ных грунтов |
|
грунтов |
||
|
И |
|
|
|
Следуя действующему стандарту, глинистым грунтом является [1, п. 3.6] связный грунт, состоящий в основном из пылеватых и глинистых (не менее 3%) частиц, имеющий число пластичности Iр 1%.
Песчаный грунт или песок представляет собой [1, п. 3.28] несвязный минеральный грунт с массой частиц размером 0,05–2 мм более 50% и числом пластичности Iр<1%.
13
Число пластичности является фундаментальной характеристикой
дисперсных грунтов и определяется по формуле |
|
I p wт wр , |
(1.4) |
где wт и wр – границы текучести и раскатывания, также называемые верхним и нижним пределами пластичности или пределами Аттерберга, %.
В соответствии с ГОСТ 5180–84 под границей текучести понимают влажность грунта, при которой грунт находится на границе пластичного и текучего состояний, а под раскатыванием– грунт находится на границе твердого и пластичного состояний [11, прил. 1].
Введением в инженерную практику пределов пластичности мы обязаны Альберту Аттербергу, Карлу Терцаги и Артуру Казагранде
Альберт Аттеберг был химиком, получившим докторскую сте-
пень в университете г. Упсала (Швеция) в 1872 г. До 1877 г. А. Ат-
классифицировать глинистые частицы как частицыИгрунта, имеющие
терберг преподавал в этом университете аналитическую химию, а за-
тем переехал в г. Калмар, где стал проводить исследования в области
которые до сих пор носят его имя [5].ДПределы Аттерберга получили признание в 1913 г., но в области сельскохозяйственных наук в пол-
сельского хозяйства. Работая в этом направлении, А. Аттерберг заин-
тересовался классификацией и пластичностью почв. Он предложил
ной мере оценены не были. ВведениеАэтих пределов в геологии и геотехнике связывают с именами Карла Терцаги и его ученика Артура
размер меньше 0,002 мм, а также ввел пределы консистенции грунтов,
Казагранде. А. Казагранде разработал тесты для определения преде- |
||
|
|
Б |
лов Аттерберга, основные процедуры которых соблюдаются до сих |
||
пор [5, 12]. |
|
|
Наглядное представлениеИо структуре и текстуре грунта дают фо- |
||
|
С |
|
тоснимки, выполненные под микроскопом, на которых наглядно видны отличия связных грунтов и несвязных, например глинистых и песчаных. На рис. 1.4 приведены иллюстрации минеральных частиц связных грунтов.
14

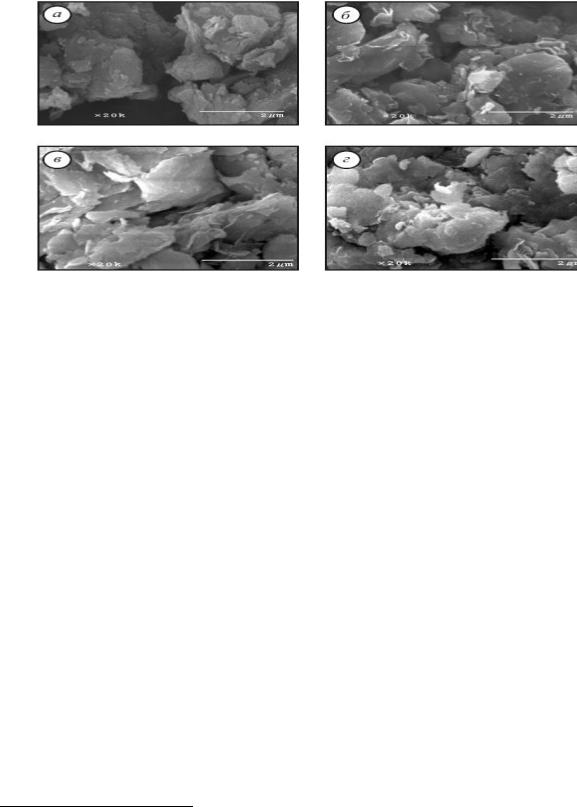

Рис. 1.4. Изображения минеральных частиц в связных грунтах8:
|
а –лессовидный грунт; б –аллювиальный грунт; |
|
И |
|
в – ледниковый грунт; г – грунт палеогеновой системы |
Поясняя терминологию, использованную нами на рис. 1.4, отме- |
|
тим, что: |
Д |
1. Лессовые грунты относят к особым грунтам, структура кото-
рых неустойчива. Структура лессовых грунтов нарушается при их замачивании под нагрузкой [13]. Особенностью лессовых грунтов является сравнительно небольшое содержание глинистых частиц, они преимущественно состоят из пылеватых частиц и имеют крупные по-
ры, в десятки раз превышающиеАразмеры частиц [13, с. 54]. Лессовидные грунты отличаютсяИот лесса меньшим числом макропор (см.
рис. 1.4, а). Лесс (нем. Löß,Бангл. loess)- термин, введенный в геологоминералогическое описание грунтов Карлом Цезарем фон Леонгардом9. Лесс представляетС собой неслоистую или скрытослоистую, однородную известковистую осадочную горную породу. Доминирующий цвет – светло-жёлтый или палевый. В зерновом составе лесса преобладают частицы размером 0,01–0,05 мм, частично представленные агрегатами, образовавшимися при коагуляции коллоидных и глинистых частиц (менее 0,002 мм)10. Глинистые частицы лесса состоят из гидрослюды, каолинита, монтмориллонита. Лесс пронизан тонки-
ми канальцами (макропорами, следами корней растений). Пористость лесса 40–55%. Вопрос происхождения лесса являет-
8White DJ, Harrington D, Thomas Z. Fly ash soil stabilization for non-uniform subgrade soils, Volume I: Engineering properties and construction guidelines. Iowa State University, Ames, IA: Center for Transportation Research and Education, Iowa State University; 2005. – 158 p.
9Leonhard K. C. von. Charakteristik der Felsarten. // J. Engelmann Verlag Heidelberg. – 1823-1824. – 3 vol. – P. 772.
10Лесс [Электронный ресурс] // Горная энциклопедия. URL: http://www.mining-enc.ru/l/less (дата обращения к ресурсу: 05.07.2015).
15
ся дискуссионным и в настоящее время объясняется тремя основными гипотезами11:
–ветровая, или эоловая, выдвинутая Ф. Рахтгофен в 1877 г., предполагает, что лесс образовался как осадок атмосферной пыли;
–делювиальная, объясняющая происхождение лесса смывом, дождевыми струйками продуктов выветривания горных пород и их отложением на склонах и у подножия возвышенностей;
–ледниковая, рассматривающая лесс как продукт отложения ледниковой мути, вынесенной талыми водами ледника.
Аллювий и аллювиальные отложения (от лат. alluvio — нанос, намыв) представляют собой отложения водных потоков (рек или ручьёв). Термин введен в 1823 г. Вильямом Баклендом, а в России ис-
пользован В.В. Докучаевым в 1878 г. Аллювиальные грунты слагают русла, поймы и террасы речных долин. АллювиальныеИ грунты подразделяют12:
–на русловой аллювий, отлагающийсяДв смещающемся русле потока, представленный гравием, песками и супесями;
–пойменный аллювий, которыйАво время половодий отлагается и накапливается поверх руслового аллювия, наиболее часто представленный супесями и суглинками;
–старинный аллювий,Босаживающийся в старицах и содержащий большое количество органического вещества, наибольшее распространение получили Исупеси, суглинки и глины.
В зарубежной терминологии под аллювием понимают больший диапазон грунтовС, относя к нему пролювий и делювий:
Пролювий13 (от лат. proluo — уношу течением) – является продуктом разрушения и выноса горных пород временными водными потоками к подножию возвышенностей. Пролювий часто залегает в виде конусов, которые сливаются, образуя пролювиальные шлейфы. По высоте конуса зерновой состав пролювия изменяется. В верхней части залегают галька и щебень, содержащие песчано-глинистый цемент,
а у |
подножия |
более тонкие и отсортированные осадки, зачас- |
тую |
лёссовидные |
отложения. Этот термин введен в геолого- |
минералогическую лексику в 1914 г. А.П. Павловым. Пролювий используют как нерудный строительный материал.
11Берг Л.С. Климат и жизнь. /Л.С. Берг. – М.: Госиздат, 1922. – 181 с.
12Аллювий [Электронный ресурс] // Горная энциклопедия. URL: http://www.mining-enc.ru/a/
allyuvij/ (дата обращения к ресурсу: 05.07.2015).
13 Пролювий [Электронный ресурс] // Горная энциклопедия. URL: http://www.mining-enc.ru/p/ prolyuvij/ (дата обращения к ресурсу: 05.07.2015).
16
Делювий14 (от лат. deluo — смываю) – представляет наносы разрушенных горных у подножия склонов возвышенностей и в их нижних частях, образующиеся в результате смывания пород с верхних частей этих склонов дождевыми потоками и талыми снеговыми водами, а также под влиянием силы тяжести, морозного сдвига и текучести грунта. Зерновой состав делювия разнообразен и меняется от глин и песков до крупных валунов. Делювиальные суглинки применяются для изготовления кирпича. Как генетический тип делювий выделен в 1888 г. А.П. Павловым.
Грунты ледникового происхождения относятся к грунтам четвертичного возраста, то есть самым молодым современным грунтам. Ледниковые грунты включают в себя моренные, водно-ледниковые и
озерно-ледниковые. |
И |
|
|
Под грунтами палеогеновой системы понимают геологические |
отложения, соответствующие по возрасту палеогеновому периоду |
|||
|
|
|
Д |
(палеогену). Палеоген является первым периодом кайнозоя, он начал- |
|||
ся 66 млн лет назад и окончился 23 млн лет назад. |
|||
|
|
А |
|
На рис. 1.7 приведены снимки минеральных частиц песков. |
|||
|
Б |
|
|
И |
|
|
|

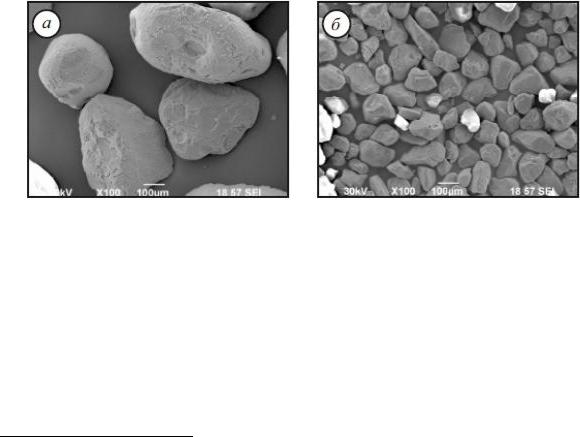

Рис. 1.7. Минеральные частицы песка: |
|||
С |
а – средний; б – мелкий |
Из сопоставления рис. 1.4 и 1.7 следует, что структура и текстура песчаных и глинистых грунтов имеют кардинальные отличия. Эти отличия оказывают влияние на показатели физических и механических свойств, вследствие чего подвиды песчаных и глинистых грунтов включают в себя разновидности.
Количественные показатели, по которым выделяются разновидности дисперсных грунтов, приведены в табл. 1.6.
14 Делювий [Электронный ресурс] // Горная энциклопедия. URL: http://www.mining-enc.ru/p/ prolyuvij/ (дата обращения к ресурсу: 05.07.2015).
17
Таблица 1.6. Разновидности дисперсных грунтов
Показатель |
|
|
|
Разновидности |
Величина |
||
1 |
|
|
|
|
|
2 |
3 |
|
|
|
|
|
|
Крупные |
>800 |
Размер слагаю- |
|
Валуны (глыбы) |
|
Средние |
400 – 800 |
||
щих грунт эле- |
|
|
|
|
|
Мелкие |
200 – 400 |
ментов и их |
|
|
|
|
|
Крупные |
100 – 200 |
фракций, мм |
|
Галька (щебень) |
|
Средние |
60 – 100 |
||
|
|
|
|
|
|
Мелкие |
10 – 60 |
|
|
Гравий (дресва) |
|
Крупные |
5 – 10 |
||
|
|
|
Мелкие |
2 – 5 |
|||
|
|
|
|
|
|
||
|
|
|
|
|
|
Грубые |
1 – 2 |
|
|
|
|
|
|
Крупные |
0,5 – 1 |
|
|
Песчаные частицы |
Средние |
0,25 – 0,5 |
|||
|
|
|
|
|
|
Мелкие |
0,10 – 0,25 |
|
|
|
|
|
|
Тонкие |
0,05 – 0,10 |
|
|
Пылеватые частицы |
Трупные |
0,01 – 0,05 |
|||
|
|
|
|
16 |
|
Д |
|
|
|
|
|
|
|
Мелкие |
0,002 – 0,01 |
|
|
Глинистые |
|
|
|
Не подразделяются |
<0,002 |
|
|
|
И |
|
|||
|
|
Валунный или глы- |
Размер частиц, мм |
>200 |
|||
Гранулометри- |
|
бовый15 |
|
|
|
Содержание по массе, % |
>50 |
ческий состав |
|
Галечниковый или |
|
Размер частиц, мм |
>10 |
||
|
|
|
Б |
|
|
||
|
|
|
|
|
|||
крупнообломоч- |
|
щебенистый |
|
|
Содержание по массе, % |
>50 |
|
ных грунтов |
|
Гравийный или |
|
Размер частиц, мм |
>2 |
||
|
|
дресвяной17 |
|
|
А |
|
|
|
|
|
|
|
Содержание по массе, % |
>50 |
|
Гранулометри- |
|
Гравелистый |
|
Размер частиц, мм |
>2 |
||
ческий состав |
|
|
Содержание по массе, % |
>25 |
|||
|
|
|
|
|
|||
песчаных грун- |
|
С |
|
|
|
Размер частиц, мм |
>0,5 |
тов |
|
Крупный |
|
|
|
Содержание по массе, % |
>50 |
|
|
И |
|
|
|
||
|
|
|
|
Размер частиц, мм |
>0,25 |
||
Гранулометри- |
|
редний |
|
|
|
Содержание по массе, % |
>50 |
|
|
|
|
|
|||
ческий состав |
|
Мелкий |
|
|
|
Размер частиц, мм |
>0,10 |
песчаных грун- |
|
|
|
|
Содержание по массе, % |
75 |
|
|
|
|
|
|
|||
тов |
|
Тонкий |
|
|
|
Размер частиц, мм |
>0,10 |
|
|
|
|
|
Содержание по массе, % |
<75 |
|
|
|
|
|
|
|
||
Коэффициент |
|
Малой степени водонасыщения (маловлажные) |
0<Sr 0,5 |
||||
водонасыщения |
|
Средней степени водонасыщения (влажные) |
0,5<Sr 0,8 |
||||
Sr, д.е. |
|
Водонасыщенные |
|
|
0,8<Sr 1,0 |
15При преобладании неокатанных частиц грунт называют «глыбовый».
16При преобладании неокатанных частиц грунт называют «щебенистый».
17При преобладании неокатанных частиц грунт называют «дресвяной».
18
Продолжение табл. 1.6
|
1 |
|
|
|
|
|
2 |
|
|
|
3 |
|
|
|
Пески гравелистые, |
|
Плотный |
|
e 0,55 |
||||
|
|
|
крупные и средней |
|
Средней плотности |
0,55< e 0,7 |
|||||
|
|
|
крупности |
|
|
|
Рыхлый |
|
e>0,7 |
||
|
|
|
|
|
|
|
|
|
|||
Коэффициент |
|
|
|
|
Плотный |
|
e 0,60 |
||||
пористости e, |
Пески мелкие |
|
|
Средней плотности |
0,60< e 0,75 |
||||||
д.е. |
|
|
|
|
|
|
Рыхлый |
|
e>0,75 |
||
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
Плотный |
|
e 0,60 |
||
|
|
|
Пески пылеватые |
|
|
Средней плотности |
0,60< e 0,80 |
||||
|
|
|
|
|
|
|
Рыхлый |
|
e>0,80 |
||
Степень плотно- |
|
|
|
|
Слабоуплотненный |
0<ID 0,33 |
|||||
Песок |
|
|
|
Среднеуплотненный |
0,33<ID 0,66 |
||||||
сти ID, д.е. |
|
|
|
|
|||||||
|
|
|
|
|
Сильноуплотненный |
0,66<ID 1 |
|||||
|
|
|
|
|
|
|
|||||
Коэффициент |
|
|
|
|
Слабовыветрелый |
0<Kwrt 0,5 |
|||||
|
|
|
|
|
|
|
|
|
|
И |
|
выветрелости |
Крупнообломочный |
|
Средневыветрелый |
0,5<Kwrt 0,7 |
|||||||
Kwrt, д.е. |
|
|
|
|
|
|
5 |
||||
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
Д |
0,75<Kwrt 1 |
||
|
|
|
|
|
|
|
Сильновыветрелый |
||||
|
|
|
Очень прочный |
|
|
|
|
|
|
Kfr 0,05 |
|
Коэффициент |
Прочный |
|
А |
|
0,05<Kfr 0,2 |
||||||
истираемости |
Средней прочности |
|
|
|
|
0,2<Kfr 0,3 |
|||||
Kfr, д.е. |
|
|
Малой прочности |
|
|
|
|
|
|
0,3<Kfr 0,4 |
|
|
|
|
Пониженной прочности |
|
|
|
Kfr>0,4 |
||||
Число пластич- |
Супесь |
|
|
|
|
|
|
|
1 Ip 7 |
||
Суглинок |
|
|
|
|
|
|
|
7<Ip 17 |
|||
ности Ip, % |
|
|
|
|
|
|
|
||||
Глина |
Б |
|
|
|
|
Ip>17 |
|||||
|
|
|
|
|
|
|
|||||
Число |
пластич- |
С |
Песчанистая |
|
Ip, % |
1 Ip 7 |
|||||
ности |
Ip |
и со- |
|
Содержание п.ч., % |
50 |
||||||
Супесь |
|
||||||||||
|
|
|
|
|
|||||||
держание |
пес- |
|
Пылеватая |
|
Ip, % |
1 Ip 7 |
|||||
чаных частиц (2 |
|
|
|
|
|
||||||
И |
|
|
|
|
Содержание п.ч., % |
<50 |
|||||
– 0,05) мм, % по |
|
|
|
|
|
|
|||||
Суглинок |
Легкий пес- |
|
Ip, % |
7<Ip 12 |
|||||||
массе |
|
|
|
||||||||
|
|
чанистый |
|
|
Содержание п.ч., % |
40 |
|||||
|
|
|
|
|
|
||||||
|
|
|
|
Легкий пы- |
|
Ip, % |
7<Ip 12 |
||||
|
|
|
|
леватый |
|
|
Содержание п.ч., % |
<40 |
|||
|
|
|
Суглинок |
Тяжелый |
|
|
Ip, % |
12<Ip 17 |
|||
Число пластич- |
песчанистый |
|
Содержание п.ч., % |
40 |
|||||||
|
|
||||||||||
ности Ip и со- |
|
Тяжелый |
|
|
Ip, % |
12<Ip 17 |
|||||
держание пес- |
|
пылеватый |
|
Содержание п.ч., % |
<40 |
||||||
чаных частиц (2 |
|
Легкая пес- |
|
Ip, % |
17<Ip 27 |
||||||
– 0,05) мм, % по |
|
чанистая |
|
|
Содержание п.ч., % |
40 |
|||||
массе |
|
|
Глина |
Легкая пыле- |
Ip, % |
17<Ip 27 |
|||||
|
|
|
ватая |
|
|
|
|
Содержание п.ч., % |
<40 |
||
|
|
|
|
|
|
|
|
||||
|
|
|
|
Тяжелая |
|
|
Ip, % |
Ip>27 |
|||
|
|
|
|
|
|
Содержание п.ч., % |
Нет |
||||
|
|
|
|
|
|
|
|
|
19
Продолжение табл. 1.6
1 |
|
|
|
|
2 |
|
|
3 |
|
Содержание час- |
Супесь, суглинок, глина с галькой (щебнем), с |
От 15 до 25 |
|||||||
гравием (дресвой) или с ракушкой |
включ. |
||||||||
тиц размером бо- |
|||||||||
|
|
|
|
|
|
|
|||
Супесь, суглинок, глина галечниковые (щебе- |
Св. 25 до 50 |
||||||||
лее 2 мм, % по |
|
||||||||
|
нистые), гравелистые (дресвяные) или раку- |
включ. |
|||||||
массе |
|
||||||||
|
|
|
|
шечные |
|
|
|||
|
|
|
|
|
|
|
|||
|
|
|
|
|
Твердая |
|
|
IL<0 |
|
|
|
Супесь |
|
|
Пластичная |
|
0<IL 1 |
||
|
|
|
|
|
Текучая |
|
|
IL>1 |
|
Показатель теку- |
|
|
|
Твердые |
|
|
IL<0 |
||
|
|
|
Полутвердые |
|
0<IL 0,25 |
||||
чести IL, д.е. |
|
|
|
|
|
||||
|
Суглинки и |
|
Тугопластичные |
0,25<IL 0,5 |
|||||
|
|
|
|||||||
|
|
глины |
|
|
Мягкопластичные |
0,5<IL 0,75 |
|||
|
|
|
|
|
Текучепластичные |
0,75<IL 1 |
|||
|
|
|
|
|
Текучие |
|
|
IL>1 |
|
Относительная |
|
|
|
|
Ненабухающий |
И |
sw<0,04 |
||
деформация на- |
|
Глинистые |
|
Слабонабухающий |
0,04 sw 0,08 |
||||
бухания без на- |
|
грунты |
|
|
|
Д |
0,08 sw 0,12 |
||
|
|
|
Средненабухающий |
||||||
грузки sw, д.е. |
|
|
|
|
Сильнонабухающий |
sw>0,12 |
|||
Относительная |
|
|
|
|
Непросадочный |
sl<0,01 |
|||
|
|
|
|
Слабопросадочный |
0,01 sl 0,03 |
||||
деформация про- |
Глинистые |
|
|||||||
|
Среднепросадочный |
0,03< sl 0,07 |
|||||||
|
|
|
|
|
|||||
садочности sl, |
|
грунты |
Б |
|
|
0,07< sl 0,12 |
|||
|
|
|
Сильнопросадочный |
||||||
д.е. |
|
|
|
|
|||||
|
|
|
|
Чрезвычайно просадочный |
sl>0,12 |
||||
|
|
|
|
|
|||||
|
|
|
А |
|
|
||||
|
|
Минеральные |
|
|
Ir 0,03 |
||||
Относительное |
|
Органо- |
|
|
С примесью органического |
0,03<Ir 0,1 |
|||
содержание орга- |
|
|
вещества (ОВ) |
|
|||||
|
|
|
|
|
|||||
|
С |
|
|
|
|
|
|
||
нического веще- |
|
минераль- |
|
|
С низким содержанием ОВ |
0,1<Ir 0,3 |
|||
|
ные: |
|
|
||||||
ства Ir, д.е. |
|
|
|
С высоким содержанием ОВ |
0,3<Ir 0,5 |
||||
|
И |
|
|||||||
|
|
Органические |
|
|
|
Ir>0,5 |
|||
|
|
|
|
|
С примесью торфа |
0,03 Ir 0,10 |
|||
|
|
Торфосо- |
|
|
Слабозаторфованный |
0,10<Ir 0,25 |
|||
|
|
держащие |
|
|
Среднезаторфованный |
0,25<Ir 0,40 |
|||
Относительное |
|
пески |
|
|
Сильнозаторфованный |
0,40<Ir<0,50 |
|||
содержание орга- |
|
|
|
Торф |
|
|
Ir 0,50 |
||
нического веще- |
|
Торфосо- |
|
|
С примесью торфа |
0,05 Ir 0,10 |
|||
ства Ir, д.е. |
|
|
|
Слабозаторфованный |
0,10<Ir 0,25 |
||||
|
держащие |
|
|
||||||
|
|
|
|
Среднезаторфованный |
0,25<Ir 0,40 |
||||
|
|
глинистые |
|
|
|||||
|
|
|
|
Сильнозаторфованный |
0,40<Ir<0,50 |
||||
|
|
грунты |
|
|
|||||
|
|
|
|
Торф |
|
|
Ir 0,50 |
||
|
|
|
|
|
|
|
|||
|
|
Непучинистый |
|
|
|
fh<1,0 |
|||
Степень мороз- |
|
Слабопучинистый |
|
|
1,01 fh 3,5 |
||||
ной пучинистости |
Среднепучинистый |
|
|
3,5< fh 7,0 |
|||||
fh, д.е. |
|
Сильнопучинистый |
|
|
7,0< fh 10,0 |
||||
|
|
Чрезмерно пучинистый |
|
|
fh>10,0 |
20
Продолжение табл. 1.6
1 |
|
|
|
2 |
|
3 |
|
|
Хлоридное, |
Незасоленный |
|
Dsal<0,5 |
|
|
|
Слабозасоленный |
0,5 Dsal<2,0 |
|||
|
|
сульфатно- |
||||
|
|
Среднезасоленный |
2,0 Dsal<5,0 |
|||
Степень засолен- |
хлоридное |
|
||||
|
Сильнозасоленный |
2,0 Dsal 10,0 |
||||
ности грунтов |
|
засоление |
|
|||
|
|
Избыточно засоленный |
Dsal>10,0 |
|||
легкораствори- |
|
|
|
|||
|
|
|
Незасоленный |
|
Dsal<0,5 |
|
мыми солями |
|
Сульфатное, |
|
|||
|
Слабозасоленный |
0,5 Dsal<1,0 |
||||
Dsal, % |
|
хлоридно- |
|
|||
|
|
Среднезасоленный |
1,0 Dsal<3,0 |
|||
|
|
сульфатное |
||||
|
|
Сильнозасоленный |
3,0 Dsal 8,0 |
|||
|
|
засоление |
|
|||
|
|
|
Избыточно засоленный |
Dsal>8,0 |
||
|
|
|
|
|||
|
|
|
|
Незасоленный |
|
Dsal<5 |
|
|
|
|
Слабозасоленный |
5 Dsal<10 |
|
|
|
|
|
|
И |
10 Dsal<20 |
|
|
Суглинок |
|
Среднезасоленный |
||
|
|
|
|
Сильнозасоленный |
20 Dsal<35 |
|
Степень засолен- |
|
|
Избыточно засоленный |
Dsal>35 |
||
|
|
Незасоленный |
|
Dsal<5 |
||
ности грунтов |
|
|
|
|
||
|
|
|
Слабозасоленный |
5 Dsal<10 |
||
|
|
|
|
|||
среднераствори- |
|
|
|
А |
|
10 Dsal<20 |
мыми (гипс, ан- |
|
Супесь |
|
Среднезасоленный |
||
гидрит) |
|
|
|
Сильнозасоленный |
20 Dsal<30 |
|
|
|
|
Б |
|
Dsal>30 |
|
солями Dsal, % |
|
|
|
ИзбыточноДзасоленный |
||
|
|
|
Незасоленный |
|
Dsal<3 |
|
|
|
|
|
|
||
|
|
И |
Слабозасоленный |
3 Dsal<7 |
||
|
|
|
|
7 Dsal<10 |
||
|
|
Песок |
|
Среднезасоленный |
||
|
С |
|
Сильнозасоленный |
10 Dsal<15 |
||
|
|
збыточно засоленный |
Dsal>15 |
|||
Степень разло- |
|
|
|
Слаборазложившийся |
Ddp 20 |
|
|
Торф |
|
Среднеразложившийся |
20<Ddp 45 |
||
жения Ddp, % |
|
|
||||
|
|
|
Сильноразложившийся |
Ddp>45 |
||
|
|
|
|
|||
|
|
Очень сильнодеформируемые |
|
EД 5 |
||
Модуль дефор- |
|
Сильнодеформируемые |
|
5<EД 10 |
||
мации EД, МПа |
|
Среднедеформируемые |
|
10<EД 50 |
||
|
|
Слабодеформируемые |
|
EД>50 |
||
|
|
Чрезвычайно низкой прочности |
cu 10 |
|||
|
|
Очень низкой прочности |
|
10<cu 20 |
||
Сопротивление |
|
Низкой прочности |
|
20<cu 40 |
||
недренированно- |
Средней прочности |
|
40<cu 75 |
|||
му сдвигу cu, кПа |
Высокой прочности |
|
75<cu 150 |
|||
|
|
Очень высокой прочности |
|
150<cu 300 |
||
|
|
Чрезвычайно высокой прочности |
cu>300 |
21
