ЗАЩИТА ЧЕЛОВЕКА-ОПЕРАТОРА ЗЕМЛЕРОЙНО-ТРАНСПОРТНОЙ МАШИНЫ ОТ ВИБРАЦИИ

В.С. Щербаков, И.И. Белов

ФГБОУ ВО «СибАДИ», Россия, г. Омск

Аннотация. В данной статье рассматривается вред от воздействия вибрации на человека-оператора землеройно-транспортной машины и проблема защиты человека-оператора от вибрации. Проанализирован обзор исследований работ предшественников, после чего авторами были выявлены недостатки и плюсы каждого из элементов защиты. Затем выбран наиболее совершенный из способов виброзащиты и предложено дальнейшее направление исследований. А так же была предложена биодинамическая модель тела человека-оператора.

Ключевые слова: виброзащита, динамические воздействия, землеройнотранспортная машина, человек-оператор, биодинамическая модель.

Введение

Одним из путей повышения производительности землеройно-транспортной машины является улучшение условий труда человека-оператора. При работе машины человекоператор испытывает на себе целый комплекс вредных воздействий, которые могут нанести серьезный ущерб организму и вызвать различные заболевания. Одним из таких воздействий является вибрация.

Вредные факторы от воздействия вибрации на человека-оператора

При непосредственном участии человека-оператора в технологических операциях современных производств на него неизбежно воздействуют неблагоприятные факторы окружающей среды, приводящие к ухудшению условий труда. Особое место в ряду неблагоприятных факторов занимает производственная вибрация. Для дорожно - строительного производства – это в основном транспортная вибрация.

Систематическое воздействие вибрации на человека рассматривается медициной как мощный стресс-фактор, оказывающий отрицательное влияние на работоспособность, эмоции и умственную деятельность, а также повышающий вероятность различных заболеваний и несчастных случаев. Особую опасность для человека представляет постепенное, скрытое развитие профессионального заболевания, им енуемого вибрационной болезнью [1,2].

По данным ФГНУ ВНИИОТ Минсельхоза России только за 2002 год в организациях агропромышленного комплекса в результате несчастных случаев пострадало 3456 человек (в том числе погибло 1052 человека). Из общего числа травмированных боле е 20% составили операторы мобильных машин [3]. Можно утверждать, что вероятность несчастного случая повышается при воздействии вибрационных нагрузок, поскольку они неизбежно вызывают у операторов мобильных машин, например, расстройство зрительного восприятия и замедление реакций. Ситуация усугубляется тем, что при внедрении новой техники (тракторов, сельскохозяйственных и дорожных машин) не обеспечивается надлежащих показателей вибрационных характеристик на рабочих местах операторов, т.е. реального прогресса в области защиты человека-оператора мобильных машин от транспортной вибрации за последние годы не произошло [4, 5].

Анализ работ предшественников в области виброзащиты операторов ЗТМ

На большинстве серийно выпускаемых ЗТМ используется пассивная система з ащиты оператора от динамических воздействий. Необходимо изыскание новых устройств виброзащиты операторов ЗТМ, эффективно работающих при динамически изменяющихся возмущающих воздействиях.

Причины, вызывающие вибрацию, можно разделить на внутренние и внешние . Вибрация, обусловленная внутренними причинами, возникает в основном из -за неуравновешенности вращающихся деталей различных агрегатов машины и из -за

СТРОИТЕЛЬНАЯ ТЕХНИКА

неравномерности их вращения. Основными источниками вибрации здесь в большинстве случаев является двигатель и элементы трансмиссии, которые вызывают вибрацию высокой частоты. Внешней причиной возникновения вибрации является дорога, а точнее ее геометрический профиль, который служит источником возмущений низкой и средней частот.

Вибрацию, вызванную внутренними причинами, как правило, снижают на стадиях разработки и испытаний отдельных агрегатов и всей машины в целом. Снизить вибрацию, обусловленную внешними причинами можно либо устранением этих причин, то есть улучшением качества дорожного покрытия, либо с помощью различных виброзащитных систем. Поскольку в условиях эксплуатации первый метод применить нельзя, то для защиты человека-оператора от вредного влияния вибрации здесь используют системы виброизоляции. В данном случае виброзащита заключается в установке меж ду объектом и источником дополнительной системы, защищающей объект от механических воздействий, возбуждаемых источником.

В настоящее время для защиты человека-оператора от вибрации широко используются пассивные системы виброизоляции. Данные системы обладают простой конструкцией, не требуют подвода энергии, надежны и долговечны в эксплуатации. Недостатком пассивных систем является невозможность обеспечить допустимый уровень вибрационной нагрузки во всем диапазоне частот. Особенно неэффективны они на низких частотах. В этом диапазоне очень часто возникает низкочастотный резонанс, что ведет к раскачиванию сиденья и тем самым затрудняет управление машиной.

Для защиты человека-оператора от вибрации во всем диапазоне частот необходимо реализовать в подвеске сиденья следующие условия: достаточную несущую способность, для обеспечения устойчивой работы оператора по управлению машиной; квазинулевую жесткость, для перевода амплитудно-частотной характеристики подвески в зарезонансную зону; снижение до минимума диссипации, чтобы исключить вредное влияние сил трения в зарезонансной зоне.

Все эти условия противоречат друг другу. Широко распространенные сегодня пассивные виброзащитные системы не могут их выполнить, то есть невозможно, например, обеспечить достаточную несущую способность подвески и сверхмалую жесткость при динамическом ходе подвески равным 100 мм. Снижение жесткости ведет к уменьшению несущей способности, а увеличение несущей способности при малой жесткости приводит к значительному увеличению габаритов подвески. Выполнить все вышеприведенные требования могут активные системы виброизоляции, однако из-за их высокой стоимости, сложной и громоздкой конструкции область их применения невелика и в ближайшем будущем массовое внедрение их на мобильных машинах не предвидится.

Выход из данной ситуации – это виброизолирующие устройства с плавающим участком нулевой жесткости [6]. Такие устройства представляют собой упругий элемент и параллельно включенный ему компенсатор жесткости с падающей силовой характеристикой. Различными научными коллективами разработан ряд компенсаторов жесткости: гидравлический, пневматический, механические компенсаторы в различных исполнениях, например, с призматическими ножами, с нелинейным профилем, но все они не полностью отвечают требованиям идеальной виброизоляции. На сегодняшний день из разработанных устройств наиболее полно отвечающих требованиям современной виброизоляции, является электромагнитный компенсатор жесткости, на что и следует обратить внимание в моих последующих исследованиях.

На основании результатов, полученных в [10], спроектирован вариант конструкции виброизолятора с компенсатором жесткости на основе неодимов ых магнитов. На рисунке 1 представлена спроектированная 3D-модель компенсатора жесткости, выполненная в программе Autocad 2009:

СТРОИТЕЛЬНАЯ ТЕХНИКА

Рис. 1. Модель спроектированного виброизолятора жесткости:

1 – защищаемое основание; 2 – основание для упругого элемента; 3 – упругий элемент (пружины); 4 – дюралюминиевые стойки; 5 – вибрирующее основание; 6 – шток; 7 – дюралюминиевый диск; 8 – якорь;

9 – отверстие для неодимовых магнитов; 10 – дюралюминиевое основание.

Магнитный компенсатор жесткости подключен параллельно упругому элементу, выполненному в виде четырех пружин 3, закрепленных при помощи дюралюминиевых оснований 2 для упругого элемента, одним концом к вибрирующему основанию 5, другим к защищаемому основанию 1. Магнитный компенсатор представляет из себя два диска 7, один из которых жестко закреплен на вибрирующем основании 5 через дюралюминиевое основание 10, другой диск 7 закреплен на вибрирующем основании 5 при помощи дюралюминиевых стоек 4. Шток 6 жестко связан с защищаемым объектом 1. Неодимовые магниты расположены на нижнем и верхнем дисках 7 в отверстиях 9, а также на обеих сторонах якоря 8. В предлагаемой конструкции виброизолятора неодимовые магниты, расположенные в плоскости якоря и сторонах дисков, имеют разную полярность, как показано на рис. 2. В этом случае суммарная жесткость виброизолятора будет определяться как сумма жесткостей упругого элемента (пружин) и магнитного компенсатора жесткости. Таким образом, жесткость может быть сведена к нулю, что позволит обеспечить идеальную виброизоляцию.

Рис. 2. Схема расположения полюсов неодимовых магнитов.

Биодинамическая модель тела человека-оператора

Для определения качества виброзащиты оператора от динамических воздействий различной частоты необходимо знать передаточные функции динамической системы, которую представляет собой сидящий на сиденье человек [7].

СТРОИТЕЛЬНАЯ ТЕХНИКА

Исследованию распространения вибрации по телу человека посвящен ряд работ отечественных и зарубежных авторов. В нашей стране исследования проводились Е.Ц. Андреевой-Галаниной, A.M. Волковым, Р.В. Ротенбергом, И.Я. Борьщевским и др. Ведущими специалистами за рубежом считаются Р. Керман и Д. Дикман. По результатам работ были определены допустимые уровни воздействия вибрации на организм человека.

Ряд работ [8] посвящен составлению биодинамических моделей тела человека и его отдельных органов.

Тело человека является системой с распределенными параметрами и представление его в виде колебательной системы, состоящей из конечного числа пассивных элементов, всегда в какой-то мере условно. При расчете виброзащиты можно использовать упрощенную биодинамическую модель оператора [7].

Человеческое тело является самонастраивающейся системой, параметры которой меняются в широких пределах, в зависимости от характера и направления действующих возмущений, положения тела в пространстве и т.д. [7].

В условиях движения машины оператор принимает естественную позу (рис. 1). Она может быть определена как посадка человека, при которой он свободно, не напрягаясь, опирается на спинку сиденья, смотрит прямо перед собой и не тратит дополнительных мускульных усилий на то, чтобы удержаться на сиденье; ноги при этом слегка выставлены вперед [7].

На основе данных различных исследований была построена одномассовая модель тела человека (рис. 1) [7]. В этой модели тело человека представлено в виде сосредоточенной массы, помещенной на упругом основании. Жесткость основания и затухания колебаний в такой системе определяется жесткостью сиденья и затухания в нем. Масса частей тела, приходящихся на сиденье, принимается равной 55-57 кг, при полной массе человека 75 кг. Такая модель принимается в большинстве исследований [7, 8].

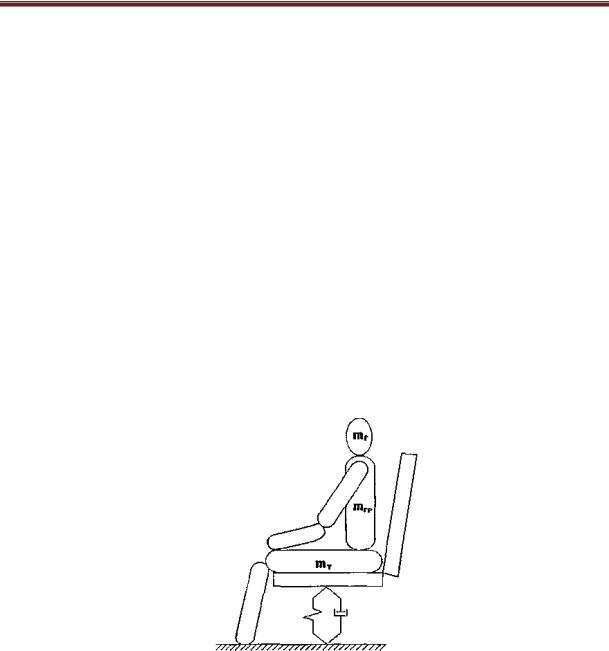

Рис. 1. – Схема посадки человека-оператора

Заключение

Для защиты человека-оператора от вибрации во всем диапазоне частот необходимо реализовать в подвеске сиденья следующие условия: достаточную несущую способность, для обеспечения устойчивой работы оператора по управлению машиной; квазинулевую жесткость, для перевода амплитудно-частотной характеристики подвески в зарезонансную зону; снижение до минимума диссипации, чтобы исключить вредное влияние сил трения в зарезонансной зоне.

Выполнить все вышеприведенные требования могут активные системы виброизоляции, однако из-за их высокой стоимости, сложной и громоздкой конструкции область их применения невелика и в ближайшем будущем массовое внедрение их на мобильных машинах не предвидится.

Выход из данной ситуации – это виброизолирующие устройства с плавающим участком нулевой жесткости. На сегодняшний день из разработанных устройств наиболее полно отвечающих требованиям современной виброизоляции, является электромагнитный компенсатор жесткости, на что и следует обратить внимание в моих последующих исследованиях.

СТРОИТЕЛЬНАЯ ТЕХНИКА

Библиографический список

1.Кукин, П.П. Безопасность жизнедеятельности. Производственная безопасность и охрана труда / П.П. Кукин, В.Л. Лапин. Н.Л. Пономарев и др. – М.: Высшая школа, 2001. – 431 с.

2.Канарев, Ф.М. Охрана труда / Ф.М. Канарев, М.А. Пережогин, Г.Н. Гряник. – М.: Колос, 1982. – 351 с.

3.Состояние производственного травматизма в АПК России в 2002 году / Сост. А.В. Уваров, Н.С. Студенникова и др. – Орел, ФГНУ ВНИИОТ Минсельхоза России, 2003. – 77 с.

4.Синев, А.В. Разработки в области пневмоподвески сидений операторов мобильных машин // Безопасность жизнедеятельности, 2001. – №6. – С. 21-25.

5.Росляков, В.П. Разработка перспективных виброзащитных систем с импульсным* управлением / В.П. Росляков, В.И. Чернышев / Безопасность труда в промышленности, 1994. – №2. – С. 29-31.

6.Зуев, А.К. Некоторые вопросы теории виброизоляции / А.К. Зуев, В.Ю. Гросс // Вопросы автоматизации производственных процессов с использованием силовых импульсных систем: межвузовский: сб. науч. тр. / Новосиб. электротехн. ин-т. – Новосибирск, 1984. – С. 68-75.

7.Хачатуров, А.А. Динамика системы «дорога-шина-автомобиль-водитель» / A.A. Хачатуров, В.Л. Афанасьев, B.C. Васильев и др; под ред. А.А. Хачатурова. – М.: Машиностроение, 1976. – 535 с.

8.Построение динамической модели тела человека-оператора, подверженного действию широкополосных случайных вибраций / Б.А. Потемкин, К.В. Фролов // Виброизоляция машин и виброзащита человека-оператора. – М.: Наука, 1973. – 195 с.

9.Гурова, Е.Г. Виброизолирующие подвески транспортных энергетических установок с нелинейными электромагнитными компенсаторами жесткости / Е.Г. Гурова. – Новосибирск: Изд-во НГТУ, 2012. – 156 с.

10.Гурова, Е.Г. Устройство виброизолирующее с компенсатором жесткости на основе неодимовых магнитов / Е.Г. Гурова, М.Г. Гуров // Инновационные технологии и экономика в машиностроении: сб. тр. 5 междунар. науч.- практ. конф., Юрга, 22-23 мая 2014 г. – Томск: Изд-во ТПУ, 2014. – Т. 2. – С. 280-283.
