В том случае, когда появляется необходимость указать в одном стратиграфическом подразделении присутствие двух периодов или

их распространения после индекса породы ставится возрастной индекс (например, ν АR или γ PR).

Литологическая карта отражает состав пород. На этой карте вычерчивают контуры территорий, занятых породами одного и того же состава (например, пески, глины, известняки и т.д.) вне зависимости от геологического возраста породы. Каждую породу обозначают типовым условным знаком (прил. 1).

Литолого-стратиграфическая карта отражает состав и возраст пород. Такую карту чаще всего используют при инженерногеологических исследованиях для строительства.

Инженерно-геологической картой называется графическое изо-

бражение важнейших инженерно-геологических факторов в пределах

5

изучаемой территории, которые необходимо учитывать при проектировании, строительстве и эксплуатации инженерных сооружений.

Гидрогеологические карты отображают условия и глубину залегания, форму поверхности, химический состав и другие параметры подземных вод. Эти карты используют при планировании водоснаб- Сжения населённых пунктов, размещении зданий и сооружений на строительных площадках, при проектировании дренажей и т.п. Гидрологическ е карты подразделяются на карты гидроизогипс, запасов подземных вод, глуб н их залегания, специальные (общей минерали-

зации, х м зма, колебаний уровней и др.).

2. Изображен е геологических структур местности бАна геологических картах

По очертан ю выходов пород различного возраста, изображенных на карте, по х вза мному расположению можно судить о геологическ х структурах, развитых на данных участках земной коры [5].

При горизонтальном залегании пород и горизонтальном нерас-

члененном рельефе местности на поверхность земли будет выходить только один слой, занимающий самое верхнее положение в комплексе пород. Карта, ото ражающая такую структуру, будет представлять сплошное поле, закрашенное однимДцветом, соответствующим верхнему слою. Рельеф на такой карте будет представлен полем без горизонталей. При начавшемся размыве местности рельеф её из горизонтального превратится в волнистый. На карте это получит своё выражение в горизонталях, обрисовывающих неровности рельефа. Если при этом размыв не превысит по своей глубинеИмощности верхнего слоя, то на дневную поверхность будет по-прежнему выходить только один верхний слой. Поэтому всё поле геологической карты будет занято изображением только одного самого верхнего слоя.

При дальнейшем размыве местности обнажатся породы нижележащих слоёв. В этом случае самые древние слои изображаются на карте на участках, ограниченных горизонталями с наименьшими абсолютными отметками, а самые молодые – на участках, ограниченных горизонталями с наибольшими отметками. Граница слоёв на карте пройдёт параллельно горизонталям рельефа (рис. 1).

При горизонтальном залегании пород легко определить мощность любого слоя, выходы подошвы и кровли которого изображены

6

на топографической карте горизонталями. Для этого достаточно определить по карте разность абсолютных отметок кровли и подошвы

горных пород.

В зависимости от положения осевой плоскости складки делятся на прямые, косые, лежачие, опрокинутые; по характеру очертания сводов и крыльев – сундучные и др. [1] (рис. 3).

7

Рис. 2. Антиклиналь (А) и синклиналь (С): 1– оси складки; 2– вершина складки; 3 – крыло складки; 4 – ядро складки

8

стиРазрывные д слокации характеризуются нарушением сплошнослоёв. Разорванные части слоёв смещаются относительно друг друга. Смещен е про сходит по плоскости разрыва, которая проявля-

4 – прямая; 5 – косая; 6 – наклонная; 7 – лежачая; 8 – опрокинутая; 9 – флексура; 10 – моноклинная

ям относят , вз росы, сдвиги, горсты, грабены.

ется в в десбросытрещ ны. смещения пород бывает различной – от нескольких сантиметров до километров. К разрывным дислокаци-

ной или сбрасывателемАмплитуда. Взброс – разрывное смещение горных пород по разлому (трещине, сместителю), наклоненному к горизонту под

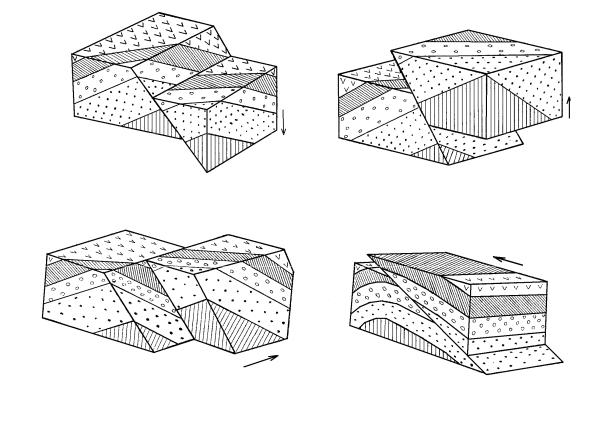

Сброс – это разрывное нарушение, сопровождающееся опусканием одной части толщи относительно другой (рис.4,а). Трещина, по которой происходит перемещение, называется сбрасывающей трещи-

кой к горизонтальной) поверхности разлома (сместителя). В результате надвига молодые отложения могут быть сверху покрыты породами более древнего возраста (рис.4, г).

Горст – приподнятый участок земной коры, ограниченный тектоническими разрывами, по которым произошло значительное опускание смежных участков или подъём центральной части. Пример гигантского горста – Уральский хребет.

9

При наличии складчатых структур слой, смятый в складки, при выходе его на дневную поверхность образует несколько изолированных друг от друга выходов. Эти выходы изображаются на геологической карте их вертикальными проекциями, которые представляют собой изолированные участки карты, ограниченные проекциями выходов кровли и подошвы слоя.

Если непарная полоса соответствует самому молодому слою, это означает, что горные породы собраны в синклинальную складку, ядром которой является непарный слой (рис. 5, а). Если непарная полоса соответствует самому древнему слою, то это означает, что на карте изображена антиклинальная складка (рис. 5, б). При наклонном залегании слоев они изображаются на геологической карте в виде полос, сменяющих друг друга от более древних к молодым (рис. 5, в).

Дизъюнктивные нарушения (сбросы, сдвиги и др.) изображают красной линией, жирной чертой или двумя параллельными линиями.
