.pdfРаздел 2. МЕХАНИЧЕСКИЕ СВОЙСТВА ГРУНТОВ
2.1. Общие положения
Грунты являются основаниями различных сооружений. Основной их особенностью является высокая раздробленность (дисперсность) вплоть до коллоидных размеров частиц. Массивы грунтов, являющиеся основанием сооружений, формируются в различных условиях. Это порождает большое разнообразие их строения и свойств. Строительство сооружений нарушает начальное состояние оснований, и в грунтах возникают новые процессы, осложняющие эксплуатацию сооружений.
Для надежного и экономичного проектирования сооружений необходимо уметь прогнозировать изменение напряжений в грунтах основания в результате строительства, оценивать, будет ли обеспечена прочность грунтов и какие возникнут деформации основания.
К основным механическим свойствам грунтов относят сжимае-
мость, сопротивление сдвигу и водопроницаемость. Эти свойства оценивают показателями, которые будут подробно рассмотрены ниже.
Сжимаемость является свойством грунтов, обусловленным изменением их пористости под действием внешней нагрузки. Сжатие грунтов под нагрузкой принято называть осадкой или деформацией грунтов. Сжимаемость характеризуется коэффициентом сжимаемо-
сти и модулем деформации, который используется в расчетах осадок фундаментов сооружений.
В напряженном массиве грунта возникают касательные напряжения, приводящие к сдвиговым деформациям, при которых прочность грунта полностью исчерпывается и массив разрушается. При этом сдвиг всегда происходит по поверхностям скольжения, направление и форма которых обусловлены прочностными показателями грунтов. Прочностные показатели грунтов определяют способность грунтов сопротивляться разрушению за счет трения и сцепления.
Важным механическим свойством грунтов является их водопроницаемость. Это свойство присуще как песчаным, так и глинистым грунтам. Оценивается оно коэффициентом фильтрации. Величина его изменяется в процессе уплотнения грунта под нагрузкой. Это свойство имеет особенно важное значение для глинистых грунтов, так как определяет их консолидацию во времени. Уплотнение грунтов
3

под действием внешней нагрузки, сопровождаемое отжатием воды из пор, называют фильтрационной консолидацией грунтов.
2.2. Деформируемость грунтов
2.2.1. Виды деформаций в грунтах
Так как грунт состоит из твердых частиц и пор, которые частично или полностью заполнены водой, то при действии внешней нагрузки в грунте происходят такие деформации:
-взаимное смещение частиц и агрегатов частиц с более плотной их переупаковкой;
-разрушение частиц и их агрегатов;
-отжатие воды и воздуха из пор грунта;
-деформация пленок воды в точках контакта грунтовых частиц;
-сжатие воздуха в закрытых порах грунта;
-упругие деформации минеральных частиц.
После снятия нагрузки некоторые деформации восстанавливаются. Их называют упругими деформациями. Это деформации частиц грунта, пленок связанной воды, упругое сжатие защемленных пузырьков воздуха и поровой воды. Такие деформации грунта, как правило, во много раз меньше, чем деформации за счет сдвигов частиц грунта, отжатия воды и воздуха из пор, которые называются остаточными, т.е. не восстанавливающимися после снятия нагрузки. В итоге остаточные деформации приводят к уплотнению грунта.
2.2.2. Фазы напряженного состояния грунта
Если на поверхность грунта установлен штамп, передающий на грунт возрастающее давление p , то под действием этого давления будет происходить осадка грунта S, величина которой возрастает с увеличением p (рис. 2.1).
Рис. 2.1. Зависимость осадки грунта s от давления
3

При изменении давления от 0 до некоторой величины p1 (участок 0а) осадка штампа практически линейна. Напряжения, возникающие в грунте при такой нагрузке, не превышают структурную прочность и в грунте развиваются преимущественно упругие деформации. Эту фазу напряженного состояния грунтов называют фазой упругих деформаций. Осадки этой фазы невелики.
По мере увеличения нагрузки грунт будет больше уплотняться, и напряжения в грунте будут превышать предел упругого сопротивления структурных связей. В грунтовом массиве будут происходить сдвиги, и развиваться пластические деформации. Грунт теперь деформируется как упругопластическое тело. По мере роста нагрузки до p2 продолжается процесс перехода упругопластического состояния в пластическое. Участок ab на графике становится криволинейным. Это
фаза развития интенсивных деформаций сдвигов и уплотнения грун-
та. Внешняя нагрузка полностью уравновешена внутренним сопротивлением грунта.
Наконец, при достижении нагрузки, превышающей p2, образуется поверхность скольжения. На кривой осадок линия bc соответствует
фазе разрушения и выпора грунта, т.е. разрушение грунта происхо-
дит под действием сдвиговых напряжений. Поэтому главной формой разрушения в механике грунтов считается сдвиг. Таким образом, для
|
грунтов, |
обладающих |
структурной |
|
|
прочностью, можно приближенно выде- |
|||
|
лить три фазы напряженного состояния, |
|||
|
в условиях которых последовательно |
|||
|
преобладают деформации: 1) упругие; 2) |
|||
|
сдвигов; 3) выпирания. |
|
||
|
Переход от одной фазы деформаций |
|||
|
к другой не бывает резко выраженным. |
|||
|
Поэтому |
разграничения |
между ними |
|
|
производятся условно. |
|
||
|
Характер протекания осадки зависит |
|||
|
от величины давления (рис. 2.2). При |
|||
Рис. 2.2. Осадка грунта во |
малых нагрузках, соответствующих фазе |
|||
упругого деформирования, осадки име- |
||||
времени: 1 – при давлении |
||||
ют затухающий характер. Скорость |
||||
фазы упругого деформиро- |
||||
вания; 2 – при давлении фа- |
осадки постепенно уменьшается и через |
|||
зы сдвигов; 3 – при давле- |
некоторое время она прекращается. |
|||
нии фазы выпора грунта |
При давлениях фазы сдвигов про- |
3

цесс деформирования грунта, развивающийся во времени, приобретает характер ползучести и протекает с постоянной скоростью. При давлениях фазы выпора грунта сначала происходит его уплотнение, а после формирования поверхности скольжения возникает состояние неограниченного пластического деформирования, т.е. течения грунта.
2.3.Сжимаемость грунтов
2.3.1.Коэффициенты бокового расширения и бокового давления
грунта
Рассмотрим деформации сжатия объема грунта, размеры которого таковы, что в его пределах напряжения от действующей на грунт внешней нагрузки можно считать постоянными. Деформации грунта под действием внешнего давления можно рассматривать по двум схемам:
1)сжатие в условиях свободного бокового расширения;
2)сжатие в условиях невозможности бокового расширения.
При сжатии в условиях свободного бокового расширения грунт сжимается по оси z и расширяется в стороны по оси x (рис. 2.3, а).
а) |
р |
б) |
р |

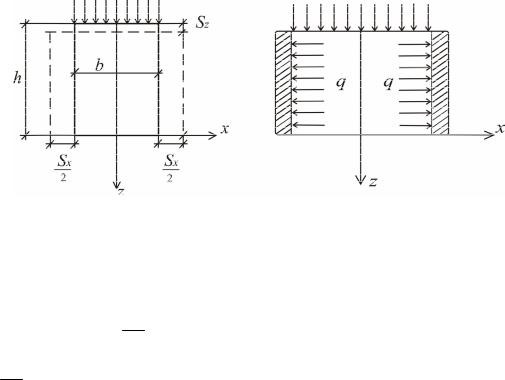

Рис. 2.3. Схемы сжатия грунта: а – сжатие при свободном боковом расширении; б – сжатие без возможности бокового расширения
При свободном боковом расширении относительная продольная
деформация z Sz , а относительная поперечная деформация h
x Sx .
b
3

x |
, |
(2.1) |
|
z |
|||
|
|
где – коэффициент Пуассона или поперечного расширения грунта. Значения составляют для песка 0,30…0,35; супесей 0,35…0,40; суглинков 0,40…0,45; глин 0,45…0,5. При сжатии грунта в условиях невозможности бокового расширения, например в жестком металлическом кольце, грунт оказывает давление на стенки кольца (рис. 2.3, б). Величину бокового давления при невозможности расширения характеризуют коэффициентом бокового давления , который представляет собой отношение приращения бокового давления Δq к приращению сжимающего усилия Δp:
|
q |
. |
(2.2) |
|
|||
|
p |
|
Величина коэффициента бокового давления грунтов зависит от дисперсности, плотности, влажности, химико-минералогического состава и принимается для песков = 0,25…0,37, а для глинистых грунтов в зависимости от влажности = 0,11…0,82.
Коэффициент бокового давления и коэффициент Пуассона связаны между собой. Если на кубик грунта действует давление z в условиях невозможности бокового расширения, то на боковые стенки кубика действует давление z (рис. 2.4, а).
а) б)

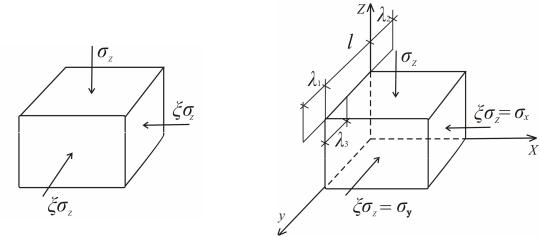

Рис. 2.4. Напряженно-деформированное состояние кубиков грунта при невозможном (а) и возможном (б) боковых расширениях
3
Проследим, что происходит с деформациями ребра кубика длиной l, если на кубик действует сжимающее давление z в условиях свободного бокового расширения, а затем, не снимая нагрузки z , к его боковым граням прикладывается давление z , которое возвращает его в первоначальное положение (рис. 2.4, б). Поскольку на кубики действуют одинаковые силы, их длины ребер и конечные объемы должны быть равны.
Принимая относительное удлинение ребра l при действии давления, равного единице, за U , давление z вызывает удлинение ребра1 z U . Давление x z также вызывает удлинение ребра на величину 2 z U . Давление y z сжимает ребро на величину
3 zU . |
|
|
|
|
|
|
|
|
|
Так как длина |
ребра не |
меняется, |
то 1 2 |
3 или |
|||||
zU z U zU . |
Преобразовывая это |
выражение, |
получаем |
||||||
следующие зависимости: |
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
; |
|
|
(2.3) |
|
|
|
|
|
||||||
|
|
1 |
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
. |
|
|
(2.4) |
||
|
|
|
|||||||
|
|
|
|
1 |
|
|
|
Коэффициенты и позволяют определить давление грунтов на ограждение и деформации, вызываемые горизонтальным давлением грунта при обжатии его вертикальным давлением.
2.3.2. Компрессионное сжатие
Наиболее важным деформационным свойством дисперсных грунтов является их сжимаемость под нагрузкой. Уплотнение водонасыщенного грунта происходит вследствие удаления воды из пор, при этом влажность грунта уменьшается. Уплотнение не полностью водонасыщенных грунтов до определенных давлений может происходить без изменения их влажности.
Сжимаемость грунтов под нагрузкой длится во времени. Поэтому при определении сжимаемости грунтов различают показатели, характеризующие зависимость конечной деформации от нагрузки и изме-
3

нение деформации грунта во времени при постоянной нагрузке. К первой группе показателей относятся: коэффициент сжимаемости m0 и модуль общей деформации грунта E0; ко второй группе – коэффициент консолидации C . Эти показатели определяются в лаборатории при уплотнении грунтов под нагрузкой без возможности бокового
расширения в компрессионных приборах (одометрах) (рис. 2.5). |
|
|||||||||||||||
|
|
|
|
|
|
|
|
Для |
исследования |
ис- |
||||||
|
4 |
|
|
|
|
|
пользуют |
|
образцы |
грунта |
||||||
|
|
|
|
|
|
|
|
ненарушенной |
структуры, |
|||||||
|
|
p |
|
|
|
|
|
|||||||||
|
|
|
|
|
|
|
отобранные в жесткие ме- |
|||||||||
|
|
|
|
|
|
|
|
таллические кольца. Нагруз- |
||||||||
|
|
|
|
|
|
|
|
|||||||||
|
|
|
|
|
|
|
|
ку на грунт передают ступе- |
||||||||
|
|
|
|
|
|
|
|
нями, выдерживая |
каждую |
|||||||
|
|
|
|
|
|
|
2 |
|||||||||
|
|
|
|
|
ступень до полного затуха- |
|||||||||||
|
|
|
|
|
|
|
|
ния деформаций. |
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
При |
сжатии |
грунта |
в |
|||||
|
|
|
|
|
|
|
|
компрессионном |
|
приборе |
||||||
|
|
|
|
|
|
|
|
диаметр образца не меняется. |
||||||||
|
|
p |
|
|
3 |
|
|
|||||||||
|
|
|
|
|
|
Поэтому относительная вер- |
||||||||||
|
|
|
|
|
|
|
|
тикальная деформация грун- |
||||||||

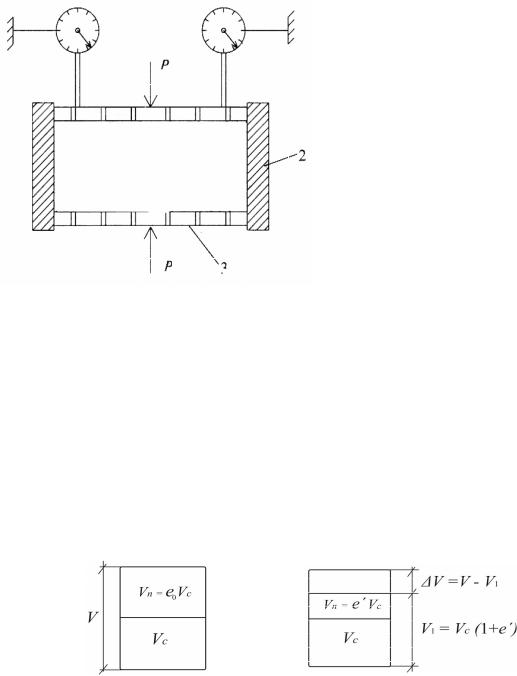

Рис. 2.5. Схема компрессионного прибора: |
||||||||||||||||
та равна относительному из- |
||||||||||||||||
1 – образец грунта; 2 – жесткое кольцо; 3 |
менению объема: |
|
|
|
||||||||||||
– перфорированные штампы; 4 – индика- |
|
|
|
|||||||||||||
торы перемещений |
|
h |
|
V |
, |
(2.5) |
||||||||||
|
|
|
|
|
|
|
|
|
|
V |
||||||
|
|
|
|
|
|
|
|
|
|
h |
|
|
|
|
где h – первоначальная высота образца грунта; h– изменение высоты образца под давлением; V – первоначальный объем образца грунта; V – изменение объема образца под давлением.
Так как уплотнение грунта происходит главным образом вследствие уменьшения объема пор, то деформацию сжатия грунта выражают через изменение величины коэффициента пористости (рис. 2.6).
а) |
б) |
Рис. 2.6. Схема изменения объема пор в грунте при компрессии: а – первоначальное состояние; б – после компрессии; Vn – объем пор; Vc – объем минеральной части грунта
3

Определим h из выражения (2.5):
h h |
V |
h |
Vc 1 e0 Vc 1 e |
|
h |
e0 e |
. |
(2.6) |
V |
Vc 1 e0 |
|
||||||
|
|
|
1 e0 |
|
Из формулы (2.6) получим выражение для коэффициента пористости грунта, соответствующего данной ступени нагрузки:
|
|
e e0 |
h |
1 e0 . |
(2.7) |
||
|
|
h |
|
||||
|
|
|
|
||||
Зная коэффициенты пористости |
|
|
|||||
грунта при соответствующих сту- |
|
|
|||||
пенях нагрузки, можно построить |
|
|
|||||
компрессионную кривую (рис. 2.7). |
|
|
|||||
Если |
после уплотнения |
образца |
|
|
|||
внешним давлением произвести его |
|
|
|||||
разгрузку, то деформации восстано- |
|
|
|||||
вятся тем полнее, чем выше упру- |
|
|
|||||
гие свойства грунта (см. рис. 2.7). |

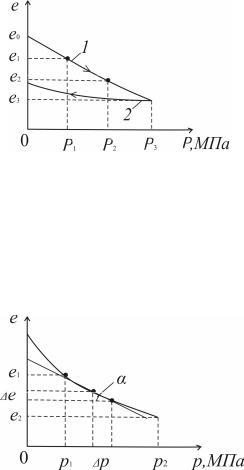

Рис. 2.7. Компрессионная кривая: |
||||||
Для небольшого диапазона дав- |
1 – ветвь нагрузки; 2 – ветвь раз- |
||||||
лений |
р компрессионная |
кривая |
|
грузки |
может быть заменена прямой. С приращением внешнего давления р произойдет изменение коэффициента пористости e (рис. 2.8).
Тангенс угла наклона отрезка компрессионной кривой к оси давлений характеризует сжимаемость грунта в рассматриваемом диапозоне давлений и носит название ко-
эффициента сжимаемости грунта m0:
m |
|
e |
tg . |
(2.8) |
|
||||
0 |
|
p |
Рис. 2.8. Определение параметров |
|
|
|
|
|
компрессионной кривой на отрезке |
При изменениях внешнего дав-
ления от P1 до P2 этот закон можно распространить и на конечные изменения величин P и e:
e1 e2 m0 P2 P1 ,
3

откуда |
m |
|
e1 |
e2 |
. |
(2.9) |
|
|
|||||
|
0 |
|
P P |
|
||
|
|
2 |
1 |
|
|
Коэффициент сжимаемости – важная характеристика грунта, дающая возможность определить величину осадок оснований и сооружений.
Величина коэффициента сжимаемости m0 связана с величиной модуля общей деформации E0 следующим соотношением:
E0 |
|
1 e0 |
, |
(2.10) |
|
||||
|
|
m0 |
|
где – коэффициент, зависящий от коэффициента относительной поперечной деформации грунта и приблизительно равный для песков
– 0,8; супесей – 0,7; суглинков – 0,5 и глин – 0,4.
Компрессионные испытания следует проводить с учетом условий работы грунта в основаниях, образцы из которых испытывают с ненарушенной структурой и при естественной влажности.
На очертание компрессионных кривых образцов, взятых из глубоких горизонтов, оказывает влияние предшествующая геологическая история нагружения грунта. Грунты, залегающие на большой глубине, бывают уплотнены находящимися над ними слоями. Степень уп-
|
лотнения некоторых из них может быть |
|
выше, чем при действующем на них давле- |
|
нии в настоящее время. Такие грунты на- |
|
зывают переуплотненными. Для переуп- |
|
лотненных грунтов компрессионная кривая |
|
имеет два участка (рис. 2.9): первый – до |
|
давлений, не превосходящих структурной |
|
прочности грунта Pstr, с очертанием, близ- |
Рис. 2.9. Компрессионная |
ким к линейному, и очень малыми умень- |
кривая для переуплотнен- |
шениями коэффициента пористости и вто- |
ного грунта ненарушен- |
рой – криволинейный со значительными |
ной структуры |
изменениями коэффициента пористости, |
|
что указывает на уплотнение грунта под нагрузкой, превосходящей структурную прочность грунта.
Что касается величины структурной прочности грунтов Рstr, то ее можно определить по компрессионной кривой, испытывая грунты ма-
3

лыми ступенями нагрузкой 0,002 – 0,01 МПа. Резкий перелом компрессионной кривой будет соответствовать достижению структурной прочности грунта.
2.3.3.Компрессионные свойства лессовых грунтов
Влессах и лессовидных породах при замачивании их водой и при определенном давлении наблюдается резкое уменьшение объема, которое называется просадкой. Важнейшими признаками грунтов, обладающих склонностью к просадочности, являются: высокая пористость (макропористость) и малая влажность; быстрая размокаемость в воде; повышенное содержание легководно растворимых солей; высокое содержание частиц крупной пыли (0,05 – 0,01 мм); присутствие карбоната кальция и др.
Просадочность грунта оценивается относительной просадочностью sl , которую можно определить по данным компрессионных ис-
пытаний с замачиванием образца водой:
sl |
|
h h |
, |
(2.11) |
|
||||
|
|
h0 |
|
где h – высота образца грунта природной влажности под нагрузкой до замачивания; h – высота образца после просадки от замачивания; h0– высота образца до действия нагрузки.
Грунт считается просадочным приsl ≥ 0,01. Величина просадочности лессовых пород легко фиксируется в лабораторных условиях по компрессионной кривой (рис. 2.10).
Компрессионная кривая для просадочного грунта имеет характерную форму в результате резкого, скачкообразного уменьшения коэффициента пористости при замачивании. На компрессионной кривой можно выделить три участ-
ка: участок a – b, соответствующий сжатию грунта при естественной влажности; участок b – c, характеризующий просадку грунта в результате его замачивания при данном давлении, и участок c – d, показывающий уплотнение замоченного грунта.
