3. Тепло, выбивающееся в зону подогрева, при QI =1303650
QIVтор= QI =1303650.
Суммарный расход тепла в период изотермического прогрева
3
QIVрасх Q1Vc.o+QIVогр+QIVтор=779384+119495+1303650=2202529.
1
Тепловой баланс зоны изотермического прогрева
6 3
Q11прих QIVрасх .
1 1
Q111кал+553767=2202529.
Q111кал=1648762.
Удельный расход пара на нагрев изделий в зоне изотермического прогрева
q11 Q111кал 1648762 83кг/м3. 2680Vб 2680·7,4
Удельный расход пара в периоды подогрева и изотермического про-
грева
q q1 q11 149 83 232 кг/м3.
2.6. Кассетные установки
Кассетные установки – это стационарные разъемные вертикально установленные формы-кассеты из металла или железобетона, в которых формуют и подвергают тепловой обработке панели внутренних стен и перекрытий, лестничные марши и площадки, балконные плиты и другие изделия.
51
2 3 4 5
1 |
6 |
7 |
8
9 |
1 |
П а р

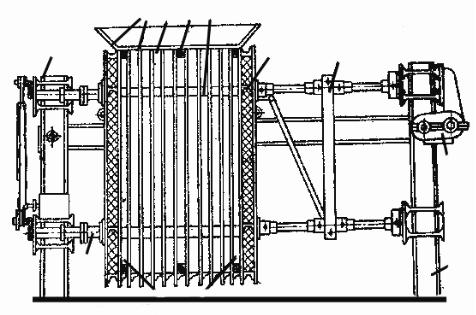

Рис. 2.5. Механизированная кассетная установка Гипростройиндустрии: 1 станина; 2 разделительная стенка; 3 отсек для формования панелей; 4 отсек для пара; 5 фиксирующие упоры; 6 крайняя утепленная стенка; 7 механизм сжатия кассеты; 8 привод; 9 упорный дожимной винт
Кассеты состоят из станины, механизмов перемещения, дожима и распорных рычагов (рис. 2.5). Форма-кассета состоит из ряда отсеков, образованных стальными вертикальными стенками, причем отсеки, используемые для формования бетона, чередуются с отсеками для пара (паровая рубашка). Крайние отсеки теплоизолируют. По конструкции разделительные стенки могут быть гибкими (из металлических листов толщиной 24 мм) или жесткими (в виде пространственных металлических коробов). К ним крепятся борта из уголков, образующих торцевые стенки и днище отсеков. Сборка и разборка отсеков производится при помощи специального механизма, а извлечение изделий из отсеков – мостовым краном. Уплотнение бетонной смеси в кассете осуществляется вибраторами, укрепленными по бокам наружных и в торцах внутренних стенок, или глубинными вибраторами.
Интенсивная теплоотдача греющей среды (пара, паровоздушной смеси, горячей воды и др.) достигается многократной циркуляцией и устройством узких тепловых отсеков с зигзагообразными перегородками. Теплоноситель не должен загрязнять стенок отсеков: это снижает коэффициент теплоотдачи. По той же причине из нижней части тепловых отсеков постоянно удаляется конденсат.
Тепловые отсеки рассчитаны на давление до 0,12–0,15 МН/м2. Большее давление требует значительного увеличения расхода металла. В железобетонных кассетных установках давление пара достигает 0,2 МН/м2.
52
Пространство и стенки теплового отсека надо нагревать равномерно, со скоростью, обеспечивающей высокое качество изделий. Недостаток пара в тепловом отсеке приведёт к расслоению среды (скоплению пара высокой температуры в верхней зоне отсека и менее нагретого – в нижней). Эжекторная система пароснабжения (рис. 2.6) тщательно перемешивает пар с воздухом и создает паровоздушную смесь одинаковой температуры по высоте кассеты.
3
5 |
6 |
7 |
8
1
9
2
10
3 |
11 |
4
12

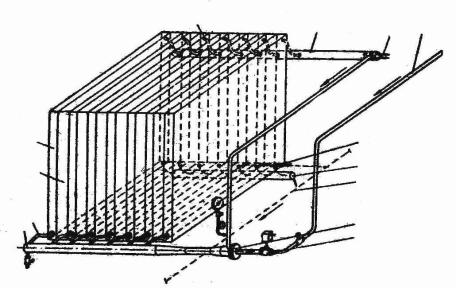

Рис. 2.6. Схема эжекторного пароснабжения кассеты: 1 паровая рубашка; 2 изделие; 3 резиновый шланг; 4 коллектор на вводе пара; 5 отсасывающий коллектор;
6 датчики температуры; 7 паропровод; 8 обратный клапан; 9 сборник-конденсатор; 10 конденсатопровод;
11 эжектор; 12 регулирующий клапан
Теплоносителем здесь служит паровоздушная смесь значительно меньшей температуры, чем чистый насыщенный пар. Получают его смешиванием чистого насыщенного пара с воздухом и паровоздушной смесью, отсасываемой из верхней зоны теплового отсека специальным коллектором. Применение эжекторной системы позволяет снизить расход чистого насыщенного пара и автоматически регулировать режим тепловой обработки по средней температуре паровоздушной смеси в коллекторе.
Паровоздушная смесь образуется в пароструйном эжекторе (рис. 2.7). Пароструйный эжектор состоит из следующих основных частей: корпуса А, образующего приемную камеру, куда поступает паровоздушная смесь, отсасываемая из паровых рубашек кассетной установки; рабочего сопла Б, монтируемого в приемной камере, и примыкающего к ней диффузора В. Рабочее сопло может быть выполнено сужающимся или расширяющимся в зависимости от отношений давлений в выходном сечении рабочего сопла к начальному. Если это отношение больше критического, то сопло должно быть суживающимся, в противном случае расширяющим-
53
ся (сопло Лаваля). Диффузор образуется двумя обратными конусами с переходной цилиндрической частью горловиной. Диффузор и рабочее сопло должны располагаться строго по одной оси.
Объем, в котором происходит смешение рабочего пара и отсасываемой паровоздушной смеси, называется камерой смешения. Камера смешения Г начинается сразу по выходе сопла в сечении 1 1. Конец камеры смешения и начало камеры сжатия в сечении 2 2. В сечении 4 4 конец камеры сжатия, в сечении 3 3 переход цилиндрического участка диффузора к расходящемуся конусу диффузора.
2 |
4 |
|
3 |
||
|
1
1 3
2 |
4 |

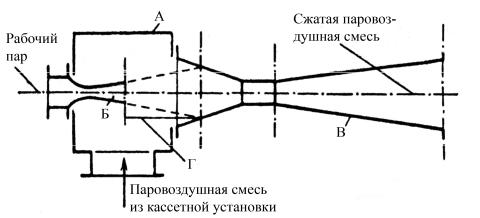

Рис. 2.7. Схема пароструйного эжектора:
Акорпус; Б рабочее сопло; В диффузор;
Гкамера смешения
Изготовление изделий в кассетных формах обеспечивает высокую точность сборных деталей и хорошее качество поверхности. Формование изделий в вертикальном положении позволяет сократить производственные площади по сравнению с формованием в горизонтальных формах; готовые изделия имеют гладкие поверхности, почти не нуждаются в исправлениях; отклонение от геометрических размеров не превышает 1 – 5 мм по толщине и 5 мм по длине. Отпадает необходимость в виброплощадках, бетоноукладчиках, сложных быстроизнашивающихся формах и пропарочных камерах.
При изготовлении изделий в вертикальном положении требуется меньше арматуры и панели можно перевозить при распалубочной прочности бетона, т.е. 0,5 Rб.
Тепловлажностная обработка складывается из двух периодов: первый – прогрев, второй – изотермическая выдержка, после чего кассету раз-
