9.1. Построение плоской фигуры и шестигранника в изометрии

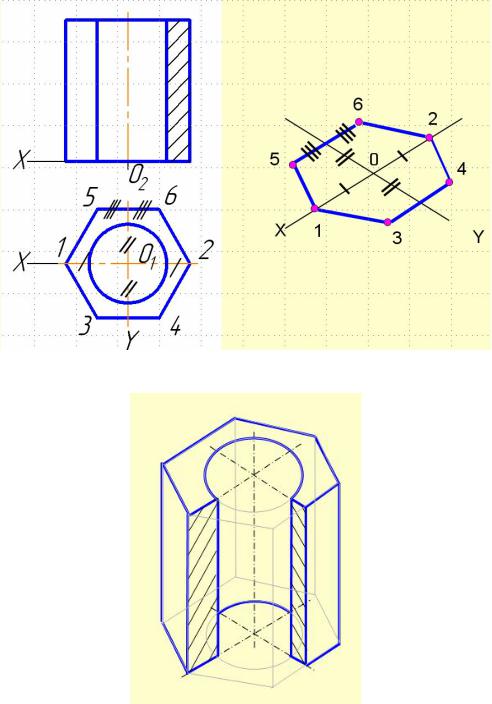

Построение плоской фигуры в изометрии приведено на рис. 9.95, а шестигранника - на рис. 9.96 Аксонометрические проекции параллельных прямых параллельны между собой. Если в прямоугольных проекциях отрезок параллелен оси координат, то в аксонометрии он остается параллельным этой же оси.
Рис. 9.95 Анимации\Рис. 9.95.exe
Рис. 9.96 Анимации\Рис. 9.96.exe
70
9.2. Стандартные аксонометрические проекции
ГОСТ 2.317-69 предусматривает применение в инженерной графике двух прямоугольных аксонометрий и двух косоугольных:
прямоугольной изометрии и прямоугольной диметрии; косоугольной фронтальной изометрии и косоугольной фронтальной ди-
метрии. Углы между осями в аксонометрии приведены на рис. 9.97
а, б, в, г. |
|
Ошибка! Раздел не указан. |
Ошибка! Раздел не указан. |
а) Оси прямоугольной |
б) Оси прямоугольной |
изометрии |
диметрии |
Ошибка! Раздел не указан. |
Ошибка! Раздел не |
указан. |
|
в) Оси фронтальной |
г) Оси фронтальной |
косоугольной изометрии |
косоугольной диметрии |
Рис. 9.97
Вопросы для самопроверки
1.В каком случае аксонометрические проекции называются прямоугольными?
2.Что называется коэффициентом искажения по аксонометрическим осям?
3.Какие проекции называются изометрическими? диметрическими? триметрическими?
4.Чему равны действительный и приведенный коэффициенты искажения по осям в прямоугольной изометрии?
5.Чему равны углы между осями в прямоугольной изометрии?
6.Как выполняется штриховка в разрезах в прямоугольной изометрии?
7.Как располагаются в изометрии большие оси эллипсов?
71
Библиографический список
1.Гордон В.О. Курс начертательной геометрии / В.О. Гордон, М.А. Семенцов-Огиевский. - М.: Наука, 2000.-272с.
2.Локтев О.В. Краткий курс начертательной геометрии /О.В. Локтев, И.М. Глазунова. - М.: Высшая школа, 1975.-195с.
3.Крылов Н.Н. Начертательная геометрия/ Н.Н. Крылов, П.И. Лабандиевский, С.А. Мэн. - М.: Высшая школа, 1963.-361с.
4.Кузнецов Н.С. Начертательная геометрия. - М.: Высшая шко-
ла,1981.-262с.
5.Кувшинов Н.С. Начертательная геометрия: Краткий компьютерный курс лекций. - Челябинск: ЧГТУ,1997.-122с.
6.Фролов С.А. Начертательная геометрия: Учебник для вузов. - М.: Машиностроение,1978.-240с.
7.Четверухин Н.Ф. Начертательная геометрия /Н.Ф. Четверухин, В.С. Левицкий, З.И. Прянишников, А.М. Тевлин, Г.И. Федотов. – М.: Высшая школа, 1963.-420с.
8.Prof. Dr. H. Pottmann. Institut für Geometrie Abteilung für Geometrie im Bauwesen und im Scientific Computing.
72
9. Выровщиков Ю.А. Ufscreencamera
