3.4. Кондиционирование воздуха с применением адсорбентов

39

на пересечении этой прямой с линией dC = const, которая определяется по (3.1). Через точку С проводят луч процесса адсорбции [5] до пересечения с линией d = 0. Точка m характеризует состояние воздуха, выходящего из адсорбера. Линия mК соответствует процессу в сухом воздухоохладителе ( = – ).

h m

му для осуществления непрерывного процесса осушения воздуха необходимо установить в схеме два адсорбера. В то время как один аппарат адсорбирует влагу, другой подвергается активации. Аппараты

Впроцессе активации вначале происходитИнагревание адсорбента

ииспарение влаги, а затем охлаждение. Длительность нагревания и испарения влаги составляет примерно 70%, а охлаждение – 30% от общей продолжительности активации.

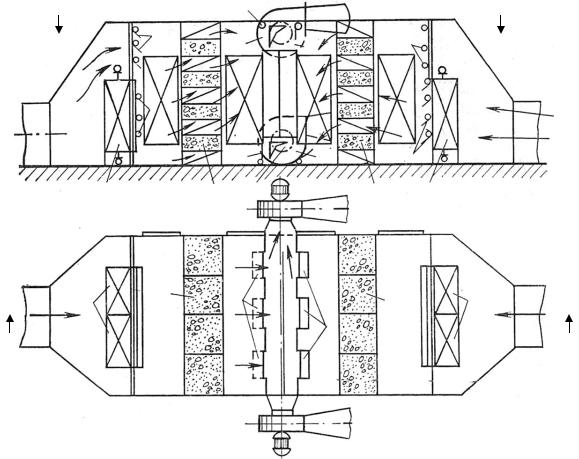

На рис. 3.9 приведена схема устройства адсорбера. Абсорбер состоит из двух симметрично расположенных камер, внутри которых на полках 6 расположены слои адсорбента. Осушаемый воздух поступает через торцевое отверстие, проходит слой адсорбента и отводится в канал 8.

40

Одновременно в соседней камере горячий воздух поступает через торцевое отверстие, проходит через слой адсорбента, активируя его, и отводится в канал 5.

Активирующий воздух нагревается при помощи калориферов 7,

Предположим, что левая камера работает на адсорбцию, а в правой происходит процесс активации. В этом случае клапан 1 закрыт, а через клапан 2 в левую камеру поступает воздух, подлежащий осушению. Клапан 3 открыт, а клапан 4 закрыт. Осушенный воздух из левой камеры поступает в канал 8 и далее направляется по своему назначению. В правой камере клапаны 2' и 3' закрыты, а клапаны 1' и 4' открыты. Нагретый в калориферах (правой камеры) воздух проходит через слой адсорбента и затем отводится через канал 5.

41

3.5. Кондиционирование воздуха с применением абсорбентов

КВ, где применяется вода, обработка воздуха производится, как правило, в две ступени в теплый период года, и в три ступени – в хо-

ставлена на р с. 3.10. Узел кондиционирования воздуха включает

вентиляторнуювоздухозаборное устройство 1, воздушный фильтр 2, камеру обработки воздуха (адсорбер) 3, камеру 4 адиабатного охлаждения воздуха и

установку 5.

При осушке пр точного воздуха в теплый период влага из воздуха переход т бАраствор его концентрация снижается. Для восстановления концентрац раствор регенерируется выпариванием или методом десорбц .

Для этого в рассматриваемой схеме раствор предварительно подогревается в теплоо меннике-утилизаторе 21 и направляется в подогреватель раствора 13. Питание подогревателя осуществляется низкопотенциальным теплоносителем от источников вторичных энергоресурсов (ВЭР) по тру опроводу 12. При отсутствии ВЭР можно использовать теплоту из тепловых сетей.

Для регенерации раствора используется наружный воздух, который поступает через заборное устройство 8. Если влагосодержание удаляемого из обслуживаемого помещения воздуха ниже, чем у наружного, то его можно использовать для регенерации раствора. Реге-

градирня 25.

В холодный период года раствор, охладившийся и повысивший свою концентрацию в абсорбере, направляется в подогреватель 13. Для возмещения испарившейся влаги к раствору добавляют воду из водопровода, после чего раствор по трубопроводам 22 и 23 направляется вновь в абсорбер.

42

Методика расчета СКВ с применением абсорберов и построение процессов обработки воздуха в h-d-диаграмме представлены в [5].
