Далее необходимо зайти во вкладку меню Проект и выбрать команду Калибровка координат, и нажатием клавиши Добавить
выбрать все пункты нашей сети.
Каждая точка находится в формате 3D, это значит, что введены координаты в формате X, Y, H.
Далее необходимо нажать кнопку Подсчитать. Появятся результаты вычислений, по которым можно оценить уравнивание (рис.
14).
|
А |
И |
|
|
|
б |
|
|

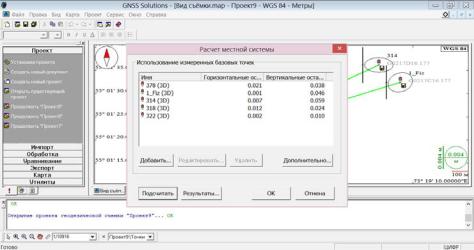

Рис.14. Окно Расчет местнойДсистемы с полученными |
||
остаточными невязками |
||
и |
|
|
По результатам подсчетов горизонтальные (20 мм) и вертикальные (60 мм) остаточные погрешности находятся в допустимых значениях.
После нажатия клавиши ОК произойдет пересчет из системы отсчета WGS-84 в условную систему отсчета. Для полученной систе-
мы отсчета зададим имя Условная система координат в пункт меню |
|
Проект – РедактироватьС |
настройки. |
5. УЧЕБНАЯ ПРАКТИКА (ИСПОЛНИТЕЛЬСКАЯ ПРАКТИКА 5) – ПРАКТИКА ПО ПРИКЛАДНОЙ ГЕОДЕЗИИ
Цель: вынести в натуру точки пересечения разбивочных осей. Для достижения поставленной цели были поставлены следую-
щие задачи:
1.Провести рекогносцировку местности.
2.Создать геодезическую разбивочную основу (ГРО).
3.Создать фотоплан участка в программе ГИС «Панорама».
44
4.Запроектировать на полученном фотоплане разбивочные оси.
5.Вынести на местности точки пересечения главных осей сооружения.
6.Сделать выноски для точек пересечения главных осей соору-
жения.
Используемые приборы:
− GNSS-приемник Spectra Precision Pro Mark |
220 S/N |
020513140082;
−антенна ASM 111661 S/N 8694;
−фирменная рулетка Ashtech;
−тахеометр Nicon Nivo5C S/N С200628;
−вешка с отражателем (постоянная призмы – 30 мм). Привести спутниковый приемник Spectra Precision Pro Mark 220
врабочее положение (см. предыдущий размерИ).Д 5C
Технические характеристики тахеометра NikonNivo
Дальность измерения расстояния по одной призме, м |
От 1.5 до 5000 |
|||
Дальность измерения расстояния ез призмы, м |
200-300 |
|||
|
|
|
||
Минимальное расстояние, м |
А |
1.5 |
||
Погрешность измерен я по пр зме, мм |
3+2·10-6·D |
|||
Погрешность измерен й без пр змы, мм |
3+2·10-6·D |
|||
|
|
б |
|
|
Погрешность угловых змерен й по горизонтальному кру- |
5 |
|||
гу, уг.с. |
и |
|
|
|
Увеличение зрительной трубы, крат |
30 |
|||
Диапазон рабочей температуры окр. среды °С |
-20 до +50 |
|||
Лазерная безопасность при измерении расстояния |
Класс 1 |
|||
|
С |
|
|
|
Лазерная безопасность при использовании лазерного указа-
теля
Привести тахеометр в рабочее положение. Порядок установки штатива:
1.Раздвинуть ножки штатива так, чтобы он принял наиболее устойчивое положение.
2.Установить штатив непосредственно над точкой таким образом, чтобы его головка находилась над точкой.
3.Вдавить ножки штатива в землю.
45
4. Плоскость головки штатива установить как можно горизонтальнее.
5. Затянуть барашковые винты на ножках штатива.
6. Установить инструмент на головку штатива.
7. Прикрутить становым винтом трегер тахеометра к головке штатива.
Центрирование прибора:
1. Глядя в окуляр оптического центрира, совместить концентрические окружности сетки нитей с центром пункта геодезической сети, вращая подъёмные винты подставки.
2. Привести пузырёк круглого уровня в нуль-пункт, поочередно изменяя высоту ножек штатива.
3. Выполнить центрирование тахеометра по цилиндрическому уровню, вращая подъёмные винты подставки.
4. При смещении центра концентрических окружностей относительно центра пункта более чем на 2 мм, необходимо ослабить становой винт и параллельным перемещением подставки прибора по го-
ловке штатива добиться полного совмещения центра окружностей с |
|||||
центром пункта. Затянуть становой винт. |
И |
|
|||
|
|
|
Д |
- |
|
|
|
|
|
||
|
|
|
А |
|
|
1. |
Включить тахеометрб. |
|
|
||
2. |
Запустить программу «Survey Pro». |
|
|
||
3. |
|
и |
|
|
|
Отобразится окно электронных уровней горизонтального кру- |
|||||
га и круглого. |
|
|
|
|
|
4. |
Изображение цилиндрического уровня на экране приводится в |
||||
|
|
С |
|
|
|
двух перпендикулярных плоскостях. |
|
|
|||
5. |
Установив верхнее изображение цилиндрического уровня по |
направлению двух подъёмных винтов трегера, нужно привести пузырёк этого изображения в нуль-пункт.
6. После этого поворачивать прибор на 90° необязательно.
7. Третьим подъемным винтом приводится в нуль-пункт изображение пузырька второго цилиндрического уровня.
8. В двух взаимно-перпендикулярных полях в окне уровня отображаются числовые значения отклонения изображений пузырьков цилиндрических уровней от нуль-пункта в угловой мере.
46
Создание фотоплана участка местности в программе ГИС «Панорама»
Для создания фотоплана в ГИС «Панорама» был использован каталог координат геодезических пунктов временного закрепления с известными координатами в МСК г. Омска и высотами в БСНВ –77, представленный в табл. 11. Каталог координат в текстовом документе загрузили в ГИС «Панораму».
|
|
|
|
|
|
|
Таблица 11 |
|
Каталог координат пунктов в МСК г. Омска и в БСНВ – 77 |
||||||
|
|
|
|
|
|
|
|
Номер |
|
Х, м |
|
|
У, м |
H, м |
|
точки |
|
|
|
||||
1_Zaoz |
|
20271,833 |
|
5164,522 |
|
104,060 |
|
2_Zaoz |
|
20249,.996 |
|
5236,197 |
И |
||
|
|
|
104,557 |
||||
378 |
|
20280,395 |
|
5187,811 |
|
107,015 |
|
|
|
|
|
|
Д |
|
|
1_Fiz |
|
20411,787 |
|
6018,082 |
|
109,913 |
|
4_Fiz |
|
20435,011 |
|
6183,754 |
|
110,500 |
|
313 |
|
20509,115 |
|
5759,944 |
|
110,159 |
|
|
|
|
|
А |
|
|
|
314 |
|
20527,859 |
|
5873,310 |
|
111,166 |
|
315 |
|
20622,518 |
|
4618,920 |
|
107,699 |
|
318 |
|
19867,167 |
б |
|
|
90,137 |
|
|
|
4906,587 |
|
||||
318_4Pos |
|
20549,194 |
|
4754,967 |
|
107,325 |
|
|
|
и |
|
|
|
|
|
322 |
|
20278,129 |
|
4427,794 |
|
103,143 |
|
bibl |
|
20131,280 |
|
5519,730 |
|
106,502 |
|
82 |
|
20058,280 |
|
4848,320 |
|
99,964 |
|
|
|
С |
|
|
|
|
|
Сначала в программе ГИС «Панорама» нужно создать карту, в нее загрузить этот каталог координат. Затем открыть растр и сориентировать его по двум точкам с масштабированием и поворотом. Далее выполнить трансформирование снимка – линейный резиновый лист, для этого выбрали пункт меню Запуск приложений – Трансформирование растровых данных по точкам (рис. 15). И получить фотоплан участка местности. Недостаток трансформации «линейный резиновый лист» заключается в том, что по ней нельзя дать оценку точности трансформирования снимка.
47
|

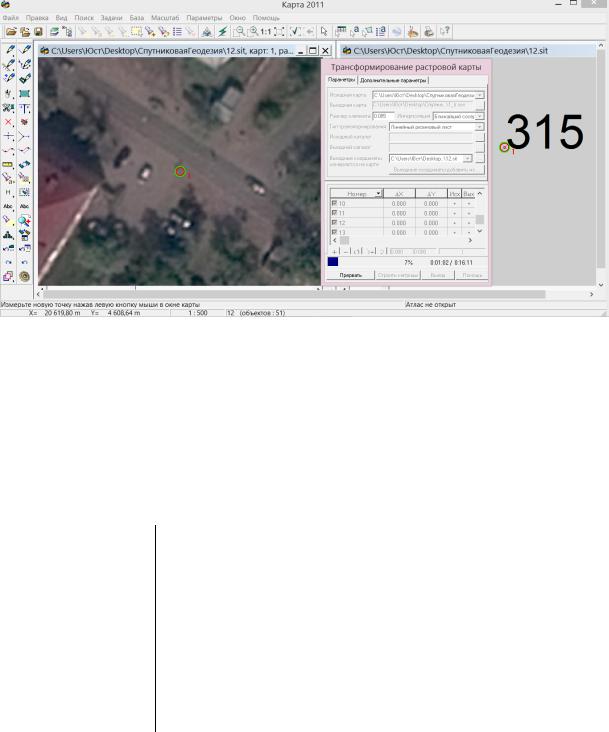

Рис. 15. Окно трансформации снимка |
|
|||||
|
|
|
|
Д |
|
||
Наметить расположение проектируемого объекта на полученном |
|||||||
|
|
|
А |
|
|
||
фотоплане. Каталог координат пунктов выносаИглавных осей сооруже- |
|||||||
ния указан в табл. 12. |
б |
|
|
|
|
||
|
|
|
|
|
Таблица 12 |
||
|
|
|
|
|
|
|
|
Каталог координат пунктов выноса главных осей сооружения |
|||||||
|
|
|
|
|
|
|
|
Номер пункта |
и |
|
|
|
Y, м |
Расстояние, м |
|
|
X, м |
|
|
|
|||
Б1 |
С |
|
|
|
4890,936 |
|
|
20039,983 |
|
|
|
||||
А1 |
20033,168 |
|
|
4902,673 |
|
||
Б1−А1 |
|
|
|
|
|
|
13,572 |
А2 |
20029,487 |
|
|
4900,536 |
|
||
А1−А2 |
|
|
|
|
|
|
4,256 |
Б2 |
20036,302 |
|
|
4888,799 |
|
||
А2-Б2 |
|
|
|
|
|
|
13,572 |
Б1 |
20039,983 |
|
|
4890,936 |
|
||
Б2−Б1 |
|
|
|
|
|
|
4,256 |
Создание геодезической разбивочной основы (ГРО)
Размещение базовых станций (БС) выполнено в местах, благоприятных для спутниковых наблюдений. Кроме того, обеспечены: сохранность точек базовых станций; бесперебойное электропитание; повседневный доступ. В качестве места расположения базовых стан-
48
ций использовались крыши зданий, принадлежащих ООО «ЛАГ»,
ООО «Геоком» либо находящихся у них в аренде. Места установки антенн спутниковых приемников базовых станций оборудованы специально разработанными креплениями. Крепления установлены на зданиях, расположенных по адресам:
− г. Омск, пр. Мира, 50 (четырехэтажный кирпичный жилой
дом);
− г. Омск, пр. Мира, 11, к. 3 (капитальный гараж).
Место установки антенны спутникового приемника каждой базовой станции оборудуется специально разработанным креплением.
Для БС, антенна которой расположена на крыше здания, находящегося по адресу: г. Омск, пр. Мира, 50, схема крепления представ-
лена на рисунке 16. |
|
|
|
И |
|
|
|
|
|
|
|
|
Д |
|
|
|
А |
|
|
|
б |
|
|
|
и |
|
|
|
|

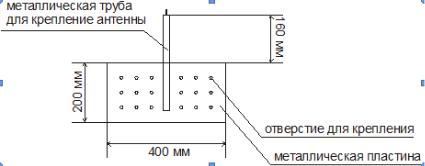

Рис. 16. Схема крепления антенны базовой станции, |
||||
находящейся на крыше здания по адресу: г. Омск, пр. Мира, 50 |
||||
С |
|
|
|
|
Для БС, антенна которой расположена на крыше здания, находящегося по адресу: г. Омск, пр. Мира, 11, к. 3, схема крепления представлена на рисунке 17.
49

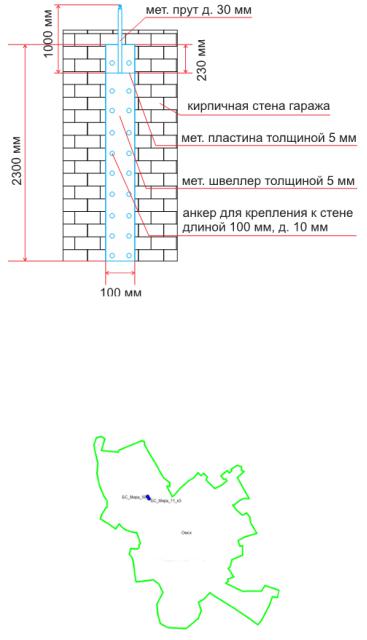

Рис. 17. Схема крепления антенны базовой станции, находящейся на крыше здания по адресу:
|
|
г. Омск, пр. Мира, 11, к. 3 |
|||
Расположение GNSS-станций на территории г. Омска представ- |
|||||
лено на рисунке 18. |
|
|
|
|
И |
|
|
|
|
Д |
|
|
|
|
А |
|
|
|
|
б |
|
|
|
|
и |
|
|
|
|
С |
|
|
|
|
Рис. 18. Схема расположения GNSS-станций относительно границы г. Омска
Создание геодезической разбивочной основы (ГРО)
ГРО для строительства надлежит создавать с привязкой к имеющимся в районе строительства пунктам государственных геодезических сетей или к пунктам сетей, имеющих координаты и отметки в системах координат субъектов Российской Федерации (МСК-РФ).
Геодезическую разбивочную основу следует создавать с учетом:
50
− проектного и существующего размещений зданий (сооружений) и инженерных сетей на строительной площадке;
− обеспечения сохранности и устойчивости знаков, закрепляющих пункты разбивочной основы;
− геологических, температурных, динамических процессов и других воздействий в районе строительства, которые могут оказать неблагоприятное влияние на сохранность и стабильность положения пунктов;
− использования создаваемой геодезической разбивочной основы в процессе эксплуатации построенного объекта строительства.
Построение ГРО для строительства следует производить методами триангуляции, полигонометрии, линейно-угловыми построениями, спутниковыми определениями координат в системах МСК-РФ и другими методами (табл. 13).
|
|
|
|
Таблица 13 |
|
|
|
|
|
Д |
|
|
Погрешность положения пунктов ГРО |
||||
Характеристика объектов строи- |
Предельная погрешность взаимного |
|
|||
тельства |
|
|
положенияИсмежных пунктов геоде- |
|
|
|
|
б |
зической сети плоских прямоуголь- |
|
|
|
|
ных координат в системе МСК-РФ, X, |
|
||
|
|
|
|
||
|
|
|
Y, мм |
|
|
|
и |
|
|
|
|
Отдельно стоящие здания (соору- |
20 |
|
|
||
жения) с площадью застройки меА- |
|
||||
нее 10 тыс. м2 |
|
|
|
|
|
|
С |
|
|
|
|
В качестве одного пункта ГРО был принят пункт «82» с известными координатами. Второй пункт («82а») ГРО был закреплен на местности, и на нем выполнились спутниковые наблюдения.
Затем в программе GNSS «Solutions» было выполнено совместное уравнивание в МСК г. Омска пункта «82а» с базовыми станциями, расположенными по адресам: пр. Мира, 50, пр. Мира, 11, к. 3. Координаты пункта «82а» представлены в табл. 14.
|
Координаты пункта «82а» |
Таблица 14 |
|
|
|
||
|
|
|
|
Номер пункта |
X, м |
Y, м |
H, м |
«82а» |
20041.975 |
4873.937 |
99.479 |
Погрешность |
0.002 |
0.002 |
0.002 |
Плановая погрешность |
0.003 |
|
51
Разбивочные работы
Разбивочные работы подразумевают перенесение основных точек плана заданного масштаба на местность, иными словами проектных данных в натуру. Разбивочные работы по построению основы для строительства следует проводить преимущественно координатными методами так, чтобы все главные точки пересечения осей, створные знаки закрепления осей зданий, сооружений имели координаты в осевой системе основного объекта строительства и МСК-РФ. Точность разбивочных работ принимается в соответствии с табл. 15.
|
Точность разбивочных работ |
Таблица 15 |
|||
|
|
||||
|
|
|
|
||
Вид работ |
Значения среднеквадратических |
Предельная по- |
|||
|
погрешностей при измерениях |
грешность взаим- |
|||
|
Линейные |
Измерения уг- |
ного положения |
||
|
измерения |
Д |
габаритных осей, |
||
|
|
лов, с |
|||
|
|
|
|
И |
выносимых в нату- |
|
|
|
|
ру зданий и соору- |
|
|
|
|
|
жений в плане, мм |
|
Вынос в натуру габари- |
1/5000 или |
10 |
|
5 |
|
тов зданий, сооружений |
±2+2·10-6·D |
|
|
|
|
от пунктов государст- |
|
А |
|
|
|
венных геодезических |
и |
|
|
||
сетей, сетей и ходов, |
|
|
|||
имеющих координаты |
б |
|
|
|
|
отметки в системах ко- |
|
|
|
||
ординат субъектов РФ |
|
|
|
|
|
(МСК-РФ) |
|
|
|
|
|
Для этого выполнить следующие действия: |
|
1. |
СоздатьСпроект в тахеометре, ввести координаты точек. |
2. |
Установить тахеометр на точку «82а», привести его в рабочее |
состояние, задать координаты установки станции, сориентироваться на пункт «82».
3. Выбрать из списка необходимую точку, подлежащую выносу в натуру, определиться с высотой отражателя и через разбивку точек начать определение местоположения точек.
4. Индикатор красного цвета показывает направление, в котором необходимо поворачивать прибор вокруг вертикальной оси, чем ближе к нулю, тем точнее выставляется направление. Когда значение близко к нулю, цвет становится зеленым.
52
5. Значение «горизонтальное проложение» показывает расстояние в заданном направлении до проектной точки. Человек, стоящий у тахеометра, следуя указаниям индикатора, говорит человеку с вешкой, куда ему следует встать. Далее, производя измерения, определяют, на сколько надо подвинуть вешку с призмой, чтобы попасть в проектное положение.
6. Затем установить прибор над точкой «82», привести в рабочее состояние, сориентироваться на точку «82а».
7. Выполнить исполнительную съемку вынесенных точек. Результаты представлены в таблице 4.4.
8. Создать знаки внешней разбивочной сети – сделать выноски для точек пересечения главных разбивочных осей.
9. |
Составить разбивочный чертеж. |
И |
Геодезический контроль точности геометрических параметров |
||
зданий (сооружений) заключается: |
|
|
1. |
Д |
|
В исполнительной геодезической съемке планового и высот- |
ного положения элементов, конструкций и частей зданий (сооружений).
2. В инструментальной проверке общих габаритов (расстояний между крайними осями) возводимых зданий и сооружений, соответствия положения элементов, конструкций и частей зданий (сооруже-
ний) относительно осей, ориентирных рисок и отметок. |
||||
|
и |
|
|
|
В таблице 16 представленыАкоординаты проектных точек и ко- |
||||
ординаты этих же точек, снятых с другой точки ГРО. |
||||
|
С |
б |
Таблица 16 |
|
|
равнен е проектных и фактических координат |
|||
|
|
|
|
|
Номер точки |
|
X, м |
Y, м |
|
А2 |
|
20029,487 |
4900,536 |
|
А2ф |
|
20029,507 |
4900,531 |
|
∆ |
|
0,020 |
-0.,005 |
|
А1 |
|
20033,178 |
4902,656 |
|
А1ф |
|
20033,168 |
4902,673 |
|
∆ |
|
-0,010 |
0,017 |
|
Б1 |
|
20039,983 |
4890,936 |
|
Б1ф |
|
20040.,003 |
4890,935 |
|
∆ |
|
0,020 |
-0,001 |
|
Б2 |
|
20036,330 |
4888,794 |
|
Б2ф |
|
20036,302 |
4888,799 |
|
∆ |
|
-0,028 |
0,005 |
|
53
Для выполнения инструментального контроля на местности мы измерили расстояния между точками выноса, затем сравнили проектные расстояния и фактические. Результаты представлены в табл. 17.
|
|
|
|
|
Таблица 17 |
|
|
Результаты инструментальной проверки |
|||
|
|
|
|
|
|
Стороны |
|
Проектное расстоя- |
|
Фактическое рас- |
Разница между |
|
|
ние, м |
|
стояние, м |
фактическим и |
|
|
|
|
|
проектным рас- |
|
|
|
|
|
стоянием, м |
Б1-А1 |
|
13,572 |
|
13,575 |
0,003 |
А1-А2 |
|
4,256 |
|
4,225 |
-0,031 |
А2-Б2 |
|
13,572 |
|
13,565 |
-0,007 |
Б2-Б1 |
|
4,256 |
|
4,226 |
-0,030 |
диагональ Б1-А2 |
|
14,224 |
|
14,225 |
0,001 |
диагональ Б2-А1 |
|
14,224 |
|
14,224 |
0,000 |
|
|
|
|
Д |
|
Допуски, выданные преподавателем, были увеличены в 2 раза |
|||||
|
|
А |
|
||
(т.е. допуск |
на погрешность |
взаимногоИположения пунктов |
ГРО–40 мм, допуск на погрешность положения габаритных осей –
10 мм). Допуск на погрешность взаимного положения пунктов ГРО мы выдержали, а допуск бна погрешность положения габаритных осей превысили. Полученная превышенная погрешность возможно вызвана неточным наведением на вешку при разбивке, неточной установке вешки на точке выноса. Так м образом, необходимо вынести точки пересечения главныхСосей заново.
54
