= hf = 0; b´f = bf = b; при отсутствии какого-либо вида арматуры соответствующие расстояния до края сечения равны нулю;

Asp, As1, As2, A´s1, A´s2 – площади поперечного сечения напрягаемой и ненапрягаемой арматуры, см2, по рис. 6; при отсутствии како-

го-либо вида арматуры соответствующее значение принимается равным нулю.

Заполнение исходных данных и расчет производятся в командном файле rdtstart.bat (все символы записаны латинскими прописными буквами).

2.4. Результаты расчета программы RDT

жесткость (не) достаточна – (дефицит) резерв …%; ширина раскрытия трещин ACRC2 = … мм (аcrc2);

трещиностойкость (не) достаточна – (дефицит) резерв …%;

трещиностойкость (не) достаточна – (дефицит) резерв …%.

2.5. Процедура расчета и формирование оптимального решения

Производится расчет по программе RDT для различных величин предварительного натяжения арматуры в диапазоне 500÷6000 кгс/см2. Результаты расчета заносятся в табл. 6.

Табл. 6 выполняется в системе Excel.

20

Таблица 6

Зависимость прогибов и трещин от напряжений

кам определяются минимально возможная величина предварительного натяжения высокопрочной арматуры и основной критерий (fпл или аcrc2 или аcrc1), исходя из выполнения условия жесткости и трещино-

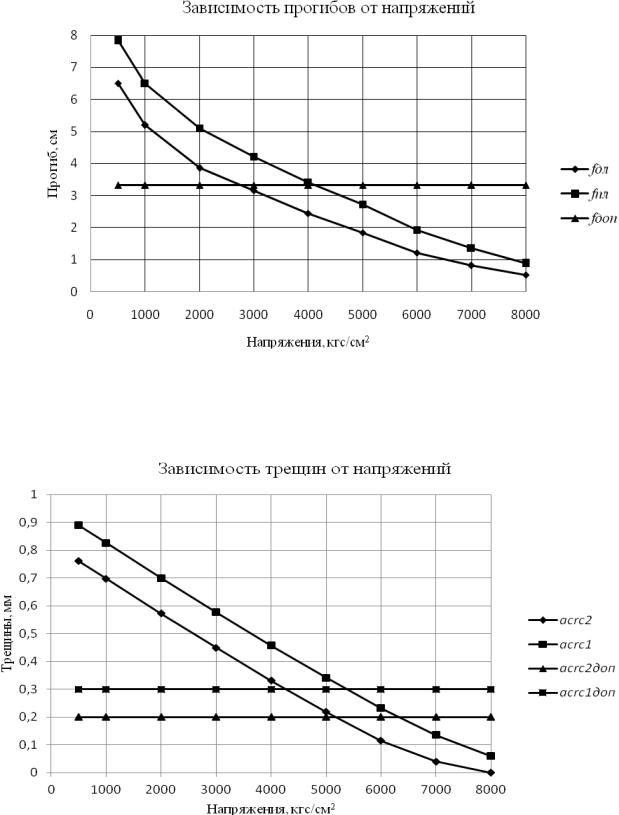

По табличным данным строятся графикиИ№1, №2 (точечные) зависимости прогибов и трещин от напряженийД (рис. 7, 8). По графи-

стойкости (f ≤ f ; а ≤ а А; а ≤ а ).

пл доп crc2 бcrc2 доп crc1 crc1 доп

Для этого находятся значения σsp в точках пересечения получен-

ных величин прогибовиfдл; fпл и трещин аcrc2; аcrc1 с допустимыми fдоп; аcrc2 доп; аcrc1 доп. Из четырех значений σsp выбирается максимальное.

Полученная велич на предварительного натяжения заносится в исходные данныеСпрограммы RDT и производится уточнение величины

минимально возможного предварительного натяжения, при которой жесткость и трещиностойкость достаточны. При этом резерв по ос-

новному критерию (или fпл, или аcrc2, или аcrc1) должен составлять не более 0,5%.

Результат по RDT, удовлетворяющий критериям жесткости и трещиностойкости, вместе с исходными данными распечатывается и заносится в отчет.

21

Рис. 8. Пример построения графика №2

22

Величина предварительного натяжения, полученная по графикам №1, №2 и программе RDT, сравнивается с величиной предварительного натяжения, регламентируемой по СНиПу [1, п.1.23].

0,3 Rs,ser sp + p ≤ σsp ≤ Rs,ser sp ‒ p,

где p = 300 + 3600/l(м) = … кгс/см2.

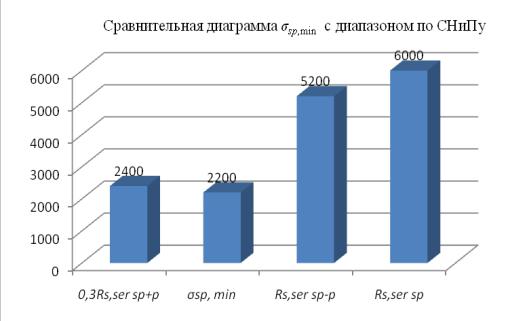

Для наглядности строится график №3 (гистограмма) «Сравнительная диаграмма σ c диапазоном по СНиПу» (рис. 9).

ного натяжения пр н мается 0,3Rs,ser sp + p. Решение задачи заканчи-

После выполнения работы оформляется подробный отчет в системе Word на формате А4 и сдается в распечатанном виде.

Контрольные вопросы

1.Расчеты по какой группе предельных состояний выполняет программа RDT?

2.Что такое Мw и его определение?

3.Что такое Мtot , Мf и их определение?

4.Как принимался начальный модуль упругости бетона?

5. Какие нормативные сопротивления бетона принимаются на стадии обжатия? 6. Как определяется передаточная прочность бетона?

7. Какие потери предварительного напряжения арматуры учитывает программа

RDT?
