Лабораторная работа № 8 Расчет металлической башни
Цель: Изучить и отработать навыки расчета и моделирования стальных пространственных конструкций. Изучение методики подбора и проверки стальных сечений элементов конструкции.
СибАДИЗадание исходные данные
Рассч тать металлическую башню высотой H=16 м. на действие заданных нагрузок (Р с. 8.). Сечения элементов башни:
тойки – труба бесшовная горячекатаная, профиль 45х3.5 Раскосы - тру а есшовная горячекатаная, профиль 25х3.5
Нагрузки:
Загружен е 1 –со ственный вес башни; постоянная равномерно распределенная нагрузка от о орудования, приложенная на верхние стержни р=0,25т/м.
Загружен е 2 – гололед.
Загружение 3 – ветровая статическая нагрузка. Загружение 4 – ветровая нагрузка с учетом пульсации.
В ходе выполнения ла ораторной работы студенты учатся приемам построения расчетной схемы объемной конструкции башни. Студентам показывается техника задания ветрового пульсационного воздействия. Демонстрируется процедура расчета нагрузки на фрагмент конструкции.
20
СибАДИ
Рис. 8. Схема стальной башни
21
Алгоритм статического расчета рам в ПК ЛИРА-САПР представлен в источниках указанных в списке литературы [2, 3].
Контрольные вопросы
1.помощью каких команд и инструментов Вы создали
геометрическую схему башни? |
|
||
СибАДИ |
|||
2. |
Какой признак схемы Вы использовали для расчета башни? |
||
3. |
Как е т пы конечных элементов можно применять для расчета в |
||
данной задаче? |
|
|
|
4. |
помощью |
каких инструментов |
приемов была создана |
геометр ческая схема конструкции? |
|
||
5. |
Пр вед те алгоритм задания жесткостных параметров элементам |
||
конструкц . |
|
|
|
6. |
Пр вед те |
нструменты для просмотра |
результатов расчета в |
граф ческой форме. |
|
||
7. |
Расскаж те порядок формирования таблиц результатов расчета. |
||
22
Лабораторная работа № 9 Расчет стального каркаса здания
Цель: Изучить и отработать навыки расчета и моделирования стальных пространственных конструкций. Изучение методики подбора и проверки стальных сечений элементов конструкции. Изучить процедуру расчета узлов.
Задание и исходные данные
СибАДИВ ходе выполнения ла ораторной работы необходимо:
хема рамы и ее закрепление показаны на рис. 9. ечен я элементов:
крайн е средн е колонны – двутавр № 35К1; балки продольные – двутавр № 30;
балки поперечные – составной двутавр; связи по колоннам – два уголка 75 x 75 x 6.
Нагрузки:
загружен |
е 1 |
– нагрузка от со ственного веса элементов схемы, |
загружен |
е 2 |
– равномерно распределенная нагрузка на балки, |
загружен |
е 3 |
– ветровая нагрузка. |
- Произвести статический расчет пространственной рамы и произвести расчет РСУ; - выполнить под ор проверку стальных сечений элементов рамы;
- изучить процедуру расчета узлов в системе СТК-САПР.
23

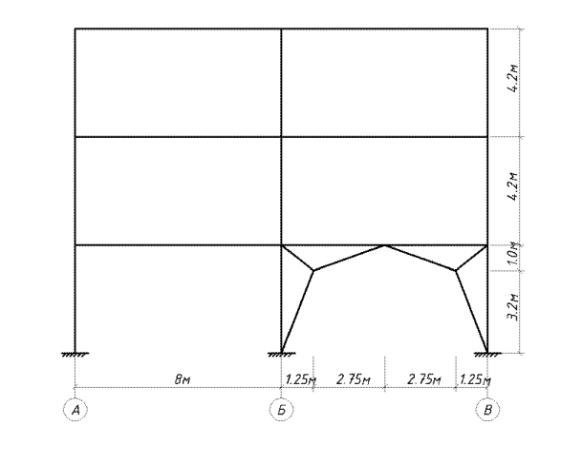

СибАДИРис. 9. Расчетная схема поперечника здания
Контрольные вопросы
1. С помощью каких команд и инструментов Вы создали геометрическую схему рамы?
2. Какой признак схемы Вы использовали для расчета рамы?
3. Какие типы конечных элементов можно применять для расчета в данной задаче?
4. помощью каких инструментов и приемов была создана геометрическая схема конструкции?
5. Приведите алгоритм задания жесткостных параметров элементам конструкции.
6. Приведите инструменты для просмотра результатов расчета в графической форме.
7. Расскажите порядок формирования таблиц результатов расчета.
8. Каким образом рассчитываются узлы стальных конструкций?
