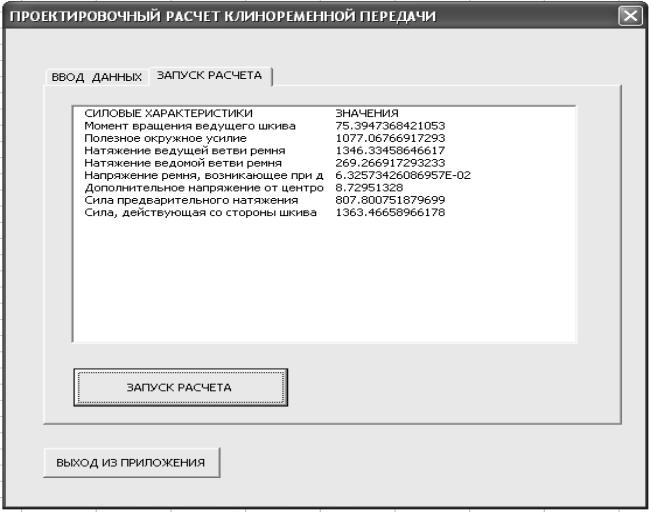

Рис. 4. Приложение «Проектировочный расчет клиноременной передачи» (Вторая страница элемента управления MultiPage)
21
3. Данные для расчета:
P = |
7,5 кВт ; n = 950 об/мин; |
d |
1 |
=140 мм ; |
q = 5 ; |
|||||
1 |
|
1 |
|
|
|
|
|
|
||
p |
l |
= 0,18 кг/м ; А=138 мм2 ; |
|
v = 6,964 м/с; |
α =161,828 . |
|||||
|
|
|
|
|
|
|
|
|
1 |
|
|
|
|
Контрольные вопросы |
|
||||||
|
|
1. |
Что понимают под пользовательским интерфейсом в VBA? |
|||||||
|
|
2. |
Какие основные типы данных используются в VBA? |
|||||||
|
|
3. |
Назовите элементы управления, их свойства и методы. |
|||||||
|
|
4. |
Назовите основные параметры клиноременной передачи. |
|||||||
|
|
|
|
|
|
|
|
|
И |
|
|
|
|
|
|
|
|
|
Д |
|
|
|
|
|
|
|
А |
|
|
|||
|
|
|
|
б |
|
|
|
|
||
|
|
|
и |
|
|
|
|
|
|
|
|
|
|
С |
|
|
|
|
|
|
|
22
Лабораторная работа № 2 СОЗДАНИЕ ПОЛЬЗОВАТЕЛЬСКОГО ПРИЛОЖЕНИЯ
«ПРОВЕРОЧНЫЙ РАСЧЕТ» С ПОМОЩЬЮ РЕДАКТОРА
VISUAL BASIC
Цель работы. Изучение основных расчетных зависимостей и получение навыков определения параметров проверочного расчета для определения силы, которую необходимо приложить к стандартному ключу при завинчивании гайки на ПК в среде программирования VBA.
Задание. Создать приложение «Проверочный расчет» для определения силы, которую необходимо приложить к стандартному
ключу при завинчивании гайки до появления в стержне болта |
||||
напряжений, равных пределу текучести |
И |
(сталь 10). |
||
|
||||
Расчет выполнить для болтов М6, М12, М24, М36. |
|
|||
Исходные данные. |
|
|
|
|
– наружный диаметр резьбы, мм ; |
|
|
||
|
А |
|
|
|
– внутренний диаметр резьбы, |
мм ; |
|
|
|
– средний диаметр резьбы, ммД; |
|
|||
– высота профиля, мм ; |
|
|
|
|
и |
|
|
|
|
– высота гайки, мм ; |
|
|
|
|
С |
|
|
|
|
– число витков гайкиб, мм ; |
|
|
|
|
σТ – предел текучести, МПа.
Результаты расчета.
Результатом работы приложения является расчет параметров для болтов М6, М12, М24, М36: сила затяжки; сила, приложенная к ключу; напряжение смятия в резьбе; напряжение среза в резьбе.
Расчетные зависимости.
1. Сила затяжки.
,
где |
по условию задачи; |
Fзат – сила затяжки, Н;
– внутренний диаметр резьбы, мм .
23
2. Длина ручки стандартного ключа.
,
где l – длина ручки стандартного ключа, мм;
– наружный диаметр резьбы, мм.
3. Сила, приложенная к ключу.
,
где l – длина ручки стандартного ключа, мм; Fзат – сила затяжки, Н.
4. |
Напряжение смятия в резьбе. |
|
|||||||
|
|
σсм = |
|
FЗАТ |
|
|
, |
||
|
|
π d2 h z |
|||||||
где σсм – напряжение смятия в резьбе, МПа; |
|||||||||
Fзат – сила затяжки, Н; |
|
|
|
мм ; |
|
|
И |
||
– средний диаметр резьбы, |
|
|
|||||||
– высота профиля, мм ; |
|
|
|
|
|
|
|||
– число витков гайки, мм . |
Д |
||||||||
|
|
|
|
|
|
||||
5. Напряжение среза в резьбе. |
|
|
|
||||||
|
|
|
|
FЗАТ |
|
|
|
||
|
|
|
|
А |
|
|
|
||
|
τ = π d |
1 |
H |
K K |
m |
, |
|||
|
б |
|
|
|
|
||||
где τ – напряжен е среза в резьбе, МПа; |
|
||||||||
коэффициент полноты резьбы |
|
|
|
, |
|||||
|
и |
|
|
|
|
|
|
|
|
коэффициент неравномерности нагрузки по виткам |
|||||||||
резьбы |
; |
|
|
|
|
|
|
|
|
– внутреннийСдиаметр резьбы, мм ;
– высота гайки, мм ; Fзат – сила затяжки, Н.
Порядок выполнения работы.
1.Все данные, которые используются в приложении (рис. 5, 6), необходимо разместить на элементе управления MultiPage.
2.Для выбора стандартного размера болтов использовать элемент управления переключатель OptionButton. Для каждого переключателя
24
OptionButton написать процедуру. Для этого необходимо дважды щелкнуть по элементу управления и в открывшемся модуле записать текст. Например, для переключателя OptionButton1, который отражает значения для резьбы болта М6 (табл. 5):
Private Sub OptionButton1_Click()
d = 6 : d1 = 4.918 : d2 = 5.35 : h1 = 0.541 : h2 = 5 : z = 5 TextBox1.Value = d
TextBox2.Value = d1
TextBox3.Value = d2
TextBox4.Value = h1
TextBox5.Value = h2
TextBox6.Value = z |
|
|
|
И |
|
|
|||
End Sub |
|
|
|
|
|
|
|||
|
|
|
Д |
|
|
|
|||
|
|
|
|
|
|
|
|||
3. Для вывода результатов расчетов использовать ‘элемент |
|||||||||
ListBox. |
|
|
|
|
|
|
|
|
|
4. Данные для расчета: |
|
|
|
|
|
|
|
||
|
|
б |
|
|
|
|
|
|
|
Таблица 5. Стандартные размеры |
олтов |
|
|
|
|
|
|
||
|
и |
|
|
|
|
|
|
|
|
Размеры болта, мм |
АМ6 |
|
М12 |
М24 |
М36 |
||||
|
С |
|
|
6 |
|
12 |
24 |
36 |
|
Наружный диаметр резьбы |
|
|
|
||||||
Внутренний диаметр резьбы |
|
|
4,918 |
|
10,106 |
20,752 |
31,670 |
||
|
|
|
|
|
|
|
|
||
Средний диаметр резьбы |
|
|
5,350 |
|
10,863 |
22,051 |
33,402 |
||
|
|
|
|
|
|
|
|
|
|
Высота профиля |
|
|
|
0,541 |
|
0,947 |
1,624 |
2,165 |
|
|
|
|
|
|
|
|
|
|
|
Высота гайки |
|
|
|
5 |
|
10 |
19 |
29 |
|
|
|
|
|
|
|
|
|
||
Число витков гайки |
|
|
5 |
|
5,7 |
6,35 |
7 |
||
|
|
|
|
|
|
|
|
|
|
25
|
|
|
|
И |
|
|
|
Д |
|
|
|
А |
|
|
|
б |
|
|
|
и |
|
|
|
|
С |
|
|
|
|
Рис. 5. Приложение «Проверочный расчет» (Начальная страница элемента управления MultiPage)
26
|
|
|
|
И |
|
|
|
Д |
|
|
|
А |
|
|
|
б |
|
|
|
и |
|
|
|
|
С |
|
|
|
|
Рис. 6. Приложение «Проверочный расчет» (Вторая страница элемента управления MultiPage)
27
Контрольные вопросы
1.Для какой цели пользовательский интерфейс используется в автоматизированном проектировании?
2.Назовите математические функции VBA.
3.Какие основные типы данных используются в создании пользовательской формы в данной лабораторной работе?
4.Назовите элементы управления приложения «Проверочный расчет».
5.Назовите типы и стандартные размеры болтов.
|
|
|
|
И |
|
|
|
Д |
|
|
|
А |
|
|
|
б |
|
|
|
и |
|
|
|
|
С |
|
|
|
|
28
Лабораторная работа № 3 СОЗДАНИЕ ПРИЛОЖЕНИЯ «ПРОВЕРОЧНЫЙ РАСЧЕТ
ПРУЖИНЫ СЖАТИЯ КРУГЛОГО ПОПЕРЕЧНОГО СЕЧЕНИЯ» В СРЕДЕ ПРОГРАММИРОВАНИЯ VBA
Цель работы. Изучение основных расчетных зависимостей и получение навыков определения параметров проверочного расчета для вычисления основных параметров пружины сжатия круглого поперечного сечения на ПК в среде программирования VBA.
Задание. Создать приложение «Проверочный расчет пружины сжатия круглого поперечного сечения».
Исходные данные.
D – средний диаметр пружины, мм ; d – диаметр проволоки, мм ;
F1 – сила пружины при предварительной деформации, Н;
F2 |
– сила пружины при рабочей нагрузке, Н; |
|||
G – модуль сдвига, МПа; |
|
|
И |
|
n – число рабочих витков; |
Д |
|||
n2 |
– число опорных витков; |
|||
n3 |
– число обработанных витков; |
|
||
τа |
|
А |
|
|
– допускаемое напряжение сдвига, МПа; |
||||
|
б |
|
|
|
l0 – длина пруж ны в свободном состоянии, мм . |
||||
|
и |
|
|
|
Результаты расчета. |
|
|
|
|
РезультатомСработы приложения является проверочный расчет основных параметров для пружины сжатия круглого поперечного сечения: фактический индекс пружины; наибольшая осадка пружины; наименьшая осадка пружины и др.
Расчетные зависимости.
1.Фактический индекс пружины.
С= D / d ,
где С – фактический индекс пружины; D – средний диаметр пружины, мм ; d – диаметр проволоки, мм .
29
2. Наибольшая осадка пружины.
δmax = F2 8D34n ,
Gd
где δmax – наибольшая осадка пружины, мм;
F2 – сила пружины при рабочей нагрузке, Н;
D – средний диаметр пружины, мм ; n – число рабочих витков;
G – модуль сдвига, МПа;
d – диаметр проволоки, мм .
где
где
3. Наименьшая осадка пружины. |
|
|
||||
δ |
|
= F |
|
8D3n |
, |
|
|
|
Gd 4 |
|
|||
|
min |
1 |
|
|
|
|
δmin – наименьшая осадка пружины, мм; |
||||||
F1 – сила пружины при предварительной деформации, Н; |
||||||
D – средний диаметр пружины, мм ; |
|
И |
||||
n – число рабочих витков; |
|
|
|
|
||
G – модуль сдвига, МПа; |
|
|
Д |
|||
б |
|
|||||
d – диаметр проволоки, |
мм . |
|
||||
и |
|
|
|
|
|
|
4. Рабочий ход пружины. А |
|
|
||||
δ = |
δmax |
−δmin , |
|
|||
δ – рабочийСход пруж ны, мм;
δmax – наибольшая осадка пружины, мм ; δmin – наименьшая осадка пружины, мм.
5. Длина пружины в полностью сжатом состоянии.
l3 =(n +n2 +1−n3) d,
где l3 – длина пружины в полностью сжатом состоянии, мм; n – число рабочих витков;
n2 – число опорных витков;
n3 – число обработанных витков; d – диаметр проволоки, мм .
30
