.pdf4.1.5Каждый графический конструкторский документ (чертёж, схема), выполненный в виде самостоятельного документа, должен иметь рамкуи в правомнижнем углулиста основную надписьпо ГОСТ2.104.
Цвет изображений конструкторских документов (чертёж, схема) черныйна белом фоне.
4.1.6При выполнении графической части в ВКР возможно выполнение чертежей, таблиц, схем в виде плакатов по ГОСТ 2.605. При этом вид основной надписи в правом нижнем углу должен соответствовать приложению Г.
На демонстрационных листах (плакатах) допускается применение цветныхизображенийи надписей.
4.1.7При выполнении чертежей и схем автоматизированным методом допускается все элементы чертежа (схемы) пропорционально уменьшать, если этоне затрудняетчтение документа.
4.2.Конструкторскиеграфическиедокументы
4.2.1К конструкторским графическим документам относят: чертёж общего вида изделия, сборочный чертёж изделия, чертёж детали (рабочий), спецификацию.
4.2.2Чертёж общего вида изделия должен давать представление о проектируемом изделии в целом. Разрабатывается чертёж общего вида на стадиях технического предложения [8], эскизного [9] и технического проекта[10].
Чертёж общего вида должен содержать изображение изделия, которое отражает его конструкцию с указанием крайних положений подвижных рабочих органов (если таковые имеются) и габаритных размеров. Кроме того, чертёж общего вида содержит текстовую часть, в которой даётся описание технической характеристики изделия, принцип работы изделия и перечень составных частей. Текстовая часть помещается в правом верхнем углунад основной надписью.
4.2.3Сборочный чертёж [7] необходим для сборки изделия из сборочных единиц, деталей, стандартных изделий и, таким образом, даёт представление орасположениии взаимной связисоставныхчастей.
На сборочном чертеже указываются габаритные, присоединительные, установочные и другие необходимые справочные размеры. Здесь же должны представляться номера позиций составных частей, указания о характере сопряжений и выполнении неразъёмных соединений (сварных,
31
паяных), а при необходимости – координаты центра масс и техническая характеристика.
На сборочном чертеже допускается изображать перемещающиеся части изделия в крайнем или промежуточном положении с соответствующими размерами. Если при изображении перемещающихся частей затрудняется чтение чертежа, то эти части допускается изображать на дополнительных видах с соответствующими надписями, например: «Крайнее положение каретки– поз.5».
На сборочныхчертежах допускаетсяне показывать:
фаски, скругления, проточки, углубления, выступы, накатки, насечки, оплётки и другиемелкие элементы;
зазорымеждуотверстием и стержнем;
крышки, щиты, кожухи, перегородки и т.п., если необходимо показать закрытые ими составные части изделия, при этом над изображением делают соответствующую надпись, например: «Крышка поз. 3 не показана»;
видимые составные части изделий или их элементы, расположенные за сеткой, а также частично закрытые впереди расположенными составнымичастями;
надписи на табличках, фирменных планках, шкалах, изображая толькоихконтур.
На сборочном чертеже допускается помещать изображение пограничных (соседних) изделий («обстановки») и размеры, определяющие их взаимное расположение. Составные части изделия, расположенные за «обстановкой», изображают как видимые. Однако при необходимости допускается изображать их как невидимые. Предметы «обстановки» выполняют упрощённо и приводят необходимые данные для определения места установки крепления и присоединения изделия. В разрезах и сечениях «обстановку»допускается нештриховать.
4.2.4 Чертёж детали [7] необходим для изготовления детали, поэтому он содержит: изображения детали в достаточном количестве для уяснения её геометрической формы; размеры, необходимые для изготовления и контроля; предельные отклонения размеров, геометрической формы и расположения поверхностей; обозначения шероховатости поверхностей; обозначения покрытий и твёрдость после термообработки (свойства материала); технические требования, записываемые над основной надписью; наименование, обозначение и материал детали, записываемые
восновнойнадписи.
32
4.2.5 Спецификацию составляют на отдельных листах на каждую сборочную единицу, комплекс икомплект[4].
33
СПИСОК ИСПОЛЬЗОВАННЫХИСТОЧНИКОВ
1.ГОСТ Р 1.5–2004. Стандарты национальные Российской Федерации. Правила построения, изложения, оформления и обозначения. – Введ. 2005-07-01. – М.: Изд-во стандартов, 2005. – 27 с.
2.ГОСТ 1.5–2001. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Общие требования к построению, изложению, оформлению, содержанию и обозначению. –
Введ. 2002. -09-01. – М.: Изд-во стандартов, 2003. – 157 с.
3.ГОСТ 2.102–68. ЕСКД. Виды и комплектность конструкторских документов. – Введ. 1971-01-01 // Единая система конструкторской документации: сб. ГОСТов. – М.: Изд-во стандартов, 1988. – С. 15–19.
4.ГОСТ 2.104–2006. ЕСКД. Основные надписи. – Введ. 2006-09-01.
–М.: Стандартинформ, 2007. – 26 с.
5.ГОСТ 2.105–95. ЕСКД. Общие требования к текстовым докумен-
там. – Введ. 1996-07-01. – М.: Стандартинформ, 2007. – 51 с.
6.ГОСТ 2.106–96. ЕСКД. Текстовые документы. – Введ. 1997-07-01.
–М.: Стандартинформ, 2007. – 62 с.
7.ГОСТ 2.109–73. ЕСКД. Основные требования к чертежам. – Введ. 1974-07-01 // Единая система конструкторской документации: сб. ГОСТов.
–М.: Изд-во стандартов, 1988. – С. 103–147.
8.ГОСТ 2.118–73. ЕСКД. Техническое предложение. – Введ. 1974- 01-01 // Единая система конструкторской документации: сб. ГОСТов. – М.:
Изд-во стандартов, 1988. – С. 240–245.
9.ГОСТ 2.119–73. ЕСКД. Эскизный проект. – Введ. 1974-01-01 // Единая система конструкторской документации : сб. ГОСТов. – М.: Изд-во стандартов, 1988. – С. 246–251.
10.ГОСТ 2.120–73. ЕСКД. Технический проект. – Введ. 1974-01-01 // Единая система конструкторской документации : сб. ГОСТов. – М.: Изд-во стандартов, 1988. – С. 252–257.
11.ГОСТ 2.301–68. ЕСКД. Форматы. – Введ. 1971-01-01 // Единая система конструкторской документации: сб. ГОСТов. – М.: Изд-во стан-
дартов, 1991. – С. 3–5.
12.ГОСТ 2.302–68. ЕСКД. Масштабы. – Введ. 1971-01-01 // Единая система конструкторской документации: сб. ГОСТов. – М.: Изд-во стан-
дартов, 1991. – С. 6.
13.ГОСТ 2.303–68. ЕСКД. Линии. Введ. 1971-01-01 // Единая система конструкторской документации: сб. ГОСТов. – М.: Изд-во стандартов, 1991. – С. 7–13.
14.ГОСТ 2.304–81. ЕСКД. Шрифты чертёжные. – Введ. 1982-01-01 // Единая система конструкторской документации: сб. ГОСТов. – М.: Изд-во стандартов, 1991. – С. 14–42.
34
15.ГОСТ 2.306–68. ЕСКД. Обозначение графических материалов и правила их нанесения на чертежах. – Введ. 1971-01-01 // Единая система конструкторской документации: сб. ГОСТов. – М.: Изд-во стандартов, 1991. – С. 67–74.
16.ГОСТ 2.316–68. ЕСКД. Правила нанесения на чертежах надписей, технических требований и таблиц. – Введ. 1971-01-01 // Единая система конструкторской документации: сб. ГОСТов. – М.: Изд-во стандартов, 1991. – С. 206–220.
17.ГОСТ 2.321–84. ЕСКД. Обозначения буквенные. – Введ. 1985-01- 01 // Единая система конструкторской документации: сб. ГОСТов. – М.:
Изд-во стандартов, 1991. – С. 235–236.
18.ГОСТ 2.605–68. ЕСКД. Плакаты учебно-технические. Общие технические требования. – Введ. 1971-01-01 // Единая система конструкторской документации: сб. ГОСТов. – М.: Изд-во стандартов, 1988. – С. 133– 137.
19.ГОСТ 2.701–84. ЕСКД. Схемы. Виды и типы. Общие требования к выполнению. – Введ. 1985-07-01. – М.: Изд-во стандартов, 1985. – 16 с.
20.ГОСТ 2.710–81. ЕСКД. Обозначения буквенно-цифровые в электрических схемах. – Введ. 1981-07-01. – М.: Изд-во стандартов, 1985. – 13 с.
21.ГОСТ 2.721–74. ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения. – Введ. 1975-07-01 // Единая система конструкторской документации: сб. ГОСТов. – М.: Изд-во стан-
дартов, 1985. – С. 3–25.
22.ГОСТ 2.004–88. ЕСКД. Общие требования к выполнению конструкторских и технологических документов на печатающих и графических устройствах вывода ЭВМ. – Введ. 1990-01-01. – М.: Изд-во стандартов, 2001. – 36 с.
23.ГОСТ 3.1103–82. ЕСТД. Основные надписи. – Введ. 1983-07-01. – М.: Изд-во стандартов, 1987. – 10 с.
24.ГОСТ 3.1118–82. ЕСТД. Формы и правила оформления маршрутных карт. – Введ. 1984-07-01. – М.: Изд-во стандартов, 1987. – 22 с.
25.ГОСТ 3.1119–83. ЕСТД. Общие требования к комплектности и оформлению комплектов документов на единичные технологические про-
цессы. – Введ. 1985-01-01. – М.: Изд-во стандартов, 1985. – 13 с.
26.ГОСТ 3.1120–83. ЕСТД. Общие правила отражения и оформления требований безопасности труда в технологической документации. – Введ. 1985-01-01. – М.: Изд-во стандартов, 1987. – 9 с.
27.ГОСТ Р 7.0.5–2008. СИБИД. Библиографическая ссылка. Общие требования и правила составления. – Введ. 2009-01-01. – М.: Стандартин-
форм, 2008. – 23 с.
28.ГОСТ 7.1–2003. СИБИД. Библиографическая запись. Библиографическое описание. Общие требования и правила составления. – Введ.
35
2004.07.01 // Сборник основных российских стандартов по библиотечноинформационной деятельности / сост.: Т. В. Захарчук, О. М. Зусьман. –
СПб.: Профессия, 2006. – С. 39–109.
29.ГОСТ 7.9–95. СИБИД. Реферат и аннотация. Общие требования. –
Введ. 1997-07-01. – М.: Изд-во стандартов, 2001. – 11 с.
30.ГОСТ 7.12–93. СИБИД. Библиографическая запись. Сокращение слов на русском языке. – Введ. 1995-07-01. – М.: Изд-во стандартов, 1995.
–18 с.
31.ГОСТ 7.32–2001 (ИСО 5966–82). СИБИД. Отчёт о научноисследовательской работе. Структура и правила оформления. – Введ. 2002- 07-01. – М.: Изд-во стандартов, 2001. – 37 с.
32.ГОСТ 8.417–2002. Единицы величин. – Введ. 2003-09-01. – М.:
Изд-во стандартов, 2003. – 59 с.
33.ГОСТ 19.106–78. ЕСПБ. Требования к программным документам, выполненным печатным способом. – Введ. 1980-01-01. – М.: Стандартин-
форм, 2005. – 20 с.
34.ГОСТ 19.404–79. ЕСПБ. Пояснительная записка. Требования к содержанию и оформлению. – Введ. 1981-01-01. – М.: Стандартинформ, 2005. – 3 с.
35.ГОСТ 21.1101–2009. СПБС. Основные требования к проектной и рабочей документации. – Введ. 2010-03-01. – М.: Стандартинформ, 2010. – 94 с.
36.ГОСТ 24.301–80. Система технической документации на АСУ. Общие требования к текстовым документам. – Введ. 2081-01-01. – М.: Издво стандартов, 2002. – 12 с.
37.ГОСТ 28388–89. Документы на магнитных носителях данных. Порядок выполнения и обращения. – Введ. 1991-01-01. – М.: Изд-во стан-
дартов, 1990. – 40 с.
38.Р 50–77–88. ЕСКД. Рекомендации. Правила выполнения диа-
грамм. – Введ. 1989-01-01. – М.: Изд-во стандартов, 1989. – 10 с.
36
ПриложениеА Форма титульноголиста пояснительной записки
Сибирская государственная автомобильно-дорожная академия (СибАДИ)
Факультет |
|
Автомобильный транспорт |
|
Специальность |
Двигатели внутреннего сгорания |
||
Кафедра |
|
«Теплотехника и тепловые двигатели» |
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА к дипломному проекту
Обозначение проекта ДП 02068982 140501 02 10
Тема проекта Реконструкция моторного участка ОАО «Авангард»
Студент |
Дашидондохов Виктор Степанович |
|
(ФИО) |
Дипломный проект допущен к защите в ГАК
Заведующий кафедрой |
|
/С.С Сидоров/ |
||||
Руководитель проекта |
|
/П.П. Петров/ |
||||
Консультанты: |
/А.А. Антонов/ |
|||||
по экономической части |
||||||
по БЖД |
/Д.Д. Дибров/ |
|||||
по |
|
|
|
|||
|
Нормоконтроль |
/Б.Б. Баранов/ |
||||
|
|
|
|
|
|
Омск – 2011 |
37
ПриложениеБ Форма бланка заданиянадипломный проект
Сибирская государственная автомобильно-дорожная академия (СибАДИ)
Кафедра |
«Теплотехника и тепловые двигатели» |
УТВЕРЖДАЮ
Зав. кафедрой
« 12 » |
марта |
2011 г. |
||
|
|
|
|
|
ЗАДАНИЕ
По дипломному проектированию студента |
Дашидондохова В.С. |
1. Тема проекта Реконструкция моторного участка ОАО «Авангард»
утверждена приказом по СибАДИ № п-04-160/ст от « 20 » |
марта 2011 г. |
|||
2. Исходные данные к проекту |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3. Консультанты по проекту
38
Оборотная сторона приложения Б
4. Содержание расчётно-пояснительной записки (перечень подлежащих разработке вопросов)
5. Перечень графических материалов (с точным указанием обязательных чертежей)
Задание выдано « 10 » |
марта |
|
2011 г. |
||||||
|
|
|
|
|
|
|
|
|
|
Руководитель проекта |
|
|
|
/П.П. Петров/ |
|||||
Задание к исполнению принял « |
11 » |
марта 2011 г. |
|||||||
Студент |
|
|
|
|
|||||
|
|
|
|
|
подпись |
|
|
39
Приложение В

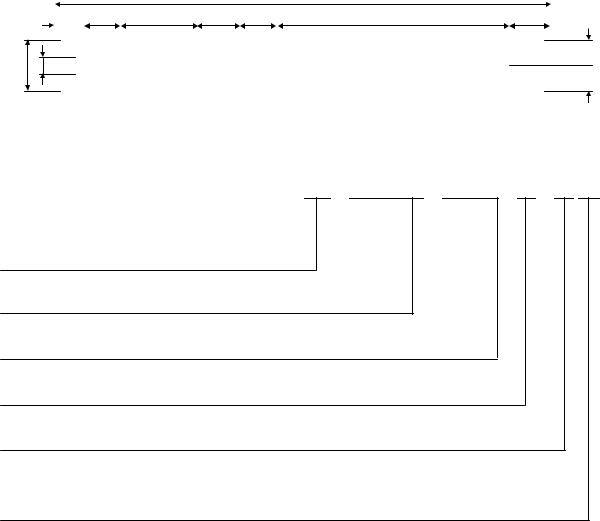

Форма основной надписи на каждом листе пояснительной записки
15 |
5 |
|
|
|
|
|
185 |
|
|
|
|
|
|
|
|
||
7 |
10 |
23 |
15 |
10 |
110 |
10 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Лист |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ДП – 02068982 – 140501 – 25 – 10 |
|
|
|
|
|
|
|
4 |
|
Изм. |
Лист |
№ докум. |
Под. |
Дата |
|
|
|
|
|
8 7
Обозначение пояснительной записки дипломного проекта
ДП – 02068982 – 140501 – 25 – 10 ПЗ
Буквенный код документа (ДП – дипломный проект)
Код СибАДИ по ОКПО
Код (шифр) специальности
Номер темы по приказу
Последние две цифры года защиты
Условное обозначение:
ПЗ – пояснительная записка
