предлагается планировка разрабатываемого или модернизируемого участка и т.д.

3.2.7. Разделы технико-экономического обоснования, конструкторский, исследовательский и технологический должны по окончанию содержать подраздел «Выводы по разделу».

3.2.8 В разделе «Безопасность жизнедеятельности» необходимо представить характеристику и анализ потенциальных опасностей и вредностей, связанных с объектом исследования, мероприятия по устранению этих опасностей и решение некоторого частного наиболее значимого вопроса. Объём раздела 10 15 страниц.

3.2.9В экономическом разделе проекта необходимо выполнить расчёты экономии внедрения нового объекта. Объём раздела 10 20 страниц.

3.2.10Количество страниц в разделах пояснительной записки ВКР должно соответствовать данным табл.1.

3.3.Правила оформления текста

3.3.1Изложение текста и оформление пояснительной записки осуществляют в соответствии с требованиями настоящих методических указаний и ГОСТ 2.105.

Текст пояснительной записки выполняется на одной стороне белой бумаги формата А4 в соответствии с ГОСТ 2.105.

Пояснительную записку выполняют одним из следующих спосо-

бов:

рукописным чётким, разборчивым почерком по ГОСТ 2.304, с высотой букв и цифр не менее 2,5 мм. Текст должен быть написан тушью, чернилами или пастой синего или черного цвета. Расстояние

между строк 8 10 мм;

машинописным шрифтом на пишущей машинке согласно ГОСТ 13.1.102 чёрного цвета с высотой букв и цифр не менее 2,5 мм и расстоянием между строками 1,5 интервала;

с применением ЭВМ и устройств ввода-вывода информации по ГОСТ 2.004, в приложении Microsoft Word, гарнитура Times New Roman, гарнитура 14 пт и основной текст светлый с интервалом 1,5.

3.3.2 На листе должна быть нанесена рамка со следующими размерами: левое поле – 20 мм, остальные поля – 5 мм.

3.3.3 Расстояние от рамки до границ текста в начале и конце

строки должно быть не менее 3 мм, от рамки до верхней строки не

11

менее 10 мм, от нижней строки до формы с основной надписью – не менее 10 мм.

Абзацный отступ первой строки должен быть равен пяти ударам пишущей машинки, или 15 – 17 мм.

3.3.4Каждый лист пояснительной записки должен содержать форму с основной надписью, выполненной по ГОСТ 2.104 (приложение В). Форма основной надписи на первом листе «Содержание» показана в приложении Г.

3.3.5Текст пояснительной записки должен быть кратким, чётким

ине допускать неточных или неоднозначных толкований. Изложение текста должно быть от третьего лица. При изложении обязательных требований в тексте должны применяться слова «должен», «следует», «необходимо», «требуется», «чтобы», «разрешается только», «не допускается», «запрещается», «не следует». При изложении других положений следует применять слова «могут быть», «как правило», «при необходимости», «может быть», «в случае» и т.д.

При этом допускается использовать повествовательную форму изложения текста документа, например, «применяют», «указывают» и т.п.

В документах должны применяться научно-технические термины, обозначения и определения, установленные соответствующими стандартами, а при их отсутствии – общепринятые в научнотехнической литературе.

Если в документе принята специфическая терминология, то в конце его, перед библиографическим списком, должен быть представлен перечень принятых терминов с соответствующими разъяснениями. Перечень терминов включают в раздел «содержание» документа.

3.3.6В тексте документа не допускается:

применять обороты разговорной речи;

использовать для одного и того же понятия различные научнотехнические термины, близкие по смыслу (синонимы), а также иностранные слова и термины при наличии равнозначных слов и терминов в русском языке;

применять произвольные словообразования;

использовать сокращения слов, кроме установленных правилами русской орфографии и соответствующих ГОСТ 7.12;

12

сокращать обозначения единиц величин, если они употребляются без цифр, за исключением единиц величин в таблицах и в расшифровках буквенных обозначений, входящих в формулы и рисунки.

3.3.7Если в документе принята особая система сокращений слов или наименований, то в конце документа перед перечнем терминов должен быть приведен перечень принятых сокращений.

3.3.8Не допускается применять в тексте пояснительной записки (за исключением формул, таблиц и рисунков):

математический знак « » перед отрицательным числом, следует писать слово «минус»;

знак « » для обозначения диаметра, следует писать слово «диаметр». При указании размера или предельных отклонений диаметра на чертежах, помещённых в тексте записки, перед размерным

числом следует писать знак « »;

применять без числовых значений математические знаки, например: >, <, =, , , , , а также знаки №, %;

применять индексы стандартов, технических условий и других нормативных документов без их регистрационного номера.

3.4.Правила оформления условных обозначений, изображений,

знаков

3.4.1Условные буквенные обозначения, изображения или знаки должны соответствовать требованиям, принятым в действующем законодательстве и государственных стандартах. При необходимости применения условных буквенных обозначений, изображений или знаков, не установленных действующими стандартами, их следует пояснять в тексте или в перечне обозначений.

3.4.2В документе следует применять стандартизированные единицы физических величин в системе СИ. Их наименования и обозначения должны соответствовать требованиям ГОСТ 8.417.

3.4.3Десятичные кратные и дольные единицы, а также их наименования и обозначения следует образовывать с помощью множителей

иприставок, представленных в табл.2.

Приставку или её обозначение следует писать слитно с наименованием единицы, к которой она присоединяется, или с её обозначением, например, «киловатт, кВт».

13

Буквенные обозначения единиц печатаются прямым шрифтом. Точку как знак сокращения в обозначениях единиц не ставят, напри-

мер, «л/100 км».

Обозначение единиц следует применять после числовых значений величин, в одной строке с ними, без переноса на следующую строку.

Между цифрой и обозначением единицы оставляют пробел, равный минимальному расстоянию между словами, определённый для каждого типа и размера шрифта ГОСТ 2.304, например, «100 %» (неправильно «100%»), «90 0С» (неправильно «900С»), «57 Н» (неправильно «57Н»).

Таблица 2 Множители и приставки десятичных кратных и дольных единиц и их наименования

Исключения составляют обозначения в виде верхнего и нижнего индексов, например 900 или А0.

3.4.4 При указании значений величин с предельными отклонениями числовые значения с предельными отклонениями заключают в скобки, а обозначения единиц помещают после скобок или обозначение единиц помещают после числового значения и предельного отклонения, например «(200 5) мм» или «200 5 мм».

3.4.5 Буквенные обозначения единиц измерения, входящие в произведение, следует отделять точками как знак умножения, например

«Н∙м».

14

3.4.6 В буквенных обозначениях отношений единиц измерений в качестве знака деления применяется либо косая, либо горизонтальная черта. При применении косой черты обозначение произведения единиц, находящихся в знаменателе, следует помещать в скобки, напри-

мер «г/(кВт∙ч)» (неправильно «г/кВт∙ч») или « г ».

кВт ч

3.4.7При указании единицы, состоящей из двух и более единиц, не допускается применять в одних случаях буквенные обозначения, а

вдругих наименование единиц, например, 80 л/100 км, и 80 лна 100 км и 80 литров на 100 км, и 80 литров на 100 километров.

3.5.Правила оформления сносок

3.5.1Если в тексте пояснительной записки необходимо пояснить отдельные данные, их можно, обозначив соответствующим надстрочным знаком сноски, поместить в конце страницы.

3.5.2Знак сноски должен быть поставлен после того слова, числа, символа или предложения, к которому даётся пояснение. Знак сноски выполняется арабскими цифрами. Допускается сноску обозначать знаком «*». При этом на одной странице применяют не более четырёх знаков «*».

3.5.3Текст сноски отделяют от основного текста короткой тонкой горизонтальной чертой с левой стороны страницы и начинают с абзацного отступа. Сноску выделяют уменьшенным размером шрифта. В конце сноски ставят точку.

3.5.4Сноску к данным, представленным в таблице, располагают в конце таблицы, под линией, обозначающей окончание таблицы.

3.6.Правила оформления формул

3.6.1Формулы в тексте записки могут быть выполнены в соответствии с ГОСТ 2.004 прямым шрифтом типа А или Б русского, латинского или греческого алфавита, рукописным или машинным способом:

рукописным почерком с высотой прописных и строчных букв

ицифр не более 7 мм, индексов – не более 3,5 мм;

с применением ЭВМ и устройств ввода-вывода, в приложении Microsoft Word с использованием редактора формул Microsoft Equation с размером: основная строка – 14 кегль, крупный индекс – 9 кегль,

15

мелкий индекс – 8 кегль, крупный символ – 14 кегль, мелкий символ

– 8 кегль.

где P, X – основная строка; 1+B, p = 1, k, n – крупный индекс; 2, i – мелкий индекс; – крупный символ; – мелкий символ.

Небольшие дроби можно набирать через косую дробную черту, например а= b/(ху).

3.6.2 Применение машинописных и рукописных символов в одной формуле не допускается. В качестве символов следует применять обозначения, установленные соответствующими нормативными документами.

3.6.3. Если символы и числовые значения не пояснены в тексте ранее, то экспликацию (расшифровку обозначений в формуле) печатают под формулой подряд (в подбор). Последовательность расшифровки обозначений величин должна соответствовать последовательности расположения этих обозначенийв формуле.

После формулы перед экспликацией ставят запятую, затем с новой строки от левого края без абзацного отступа пишут слово «где» без двоеточия после него, на этой же строке приводят обозначение первой величины и его расшифровку, в конце ставят точку с запятой, далее, продолжая незаконченную строку, пишут следующие обозначения и их расшифровки.

Знаки препинания перед формулой и после неё ставят по смыслу. После формулы их ставят сразу за ней. Между идущими подряд формулами ставят точку с запятой.

3.6.4Допускается переносить формулу на следующую строку только на знаках выполняемых операций. При этом на следующей строке знак операции повторяют. При переносе формулы на знаке умножения применяют символ «х».

3.6.5В пояснительной записке все формулы нумеруют. Удобнее двойная пораздельная нумерация. В этом случае номер формулы состоит из номера раздела и порядкового номера формулы в данном разделе, разделённых точкой, например (4.12).

При небольшом количестве формул допускают и сквозную нумерацию. При этом первую формулу обозначают (1).

Номер формулы записывают справа в конце строки в круглых скобках. В конце номера формулы точку не ставят.

16

Нумерованные формулы, а также формулы с экспликациями располагать по центру. Несложные ненумерованные формулы можно давать внутри текста.

3.6.6Ссылки на порядковые номера формул в тексте записки приводят в скобках, например «…по формуле (4.12)…».

3.6.7Математические уравнения оформляют так же, как форму-

лы.

3.6.8Формулы, приводимые в приложениях, нумеруют отдельной двойной нумерацией в пределах приложения. На первом месте располагают обозначение приложения, затем порядковый номер формулы, например А15.

3.7.Правила оформления таблиц

3.7.1Для лучшей наглядности и удобства размещения справочных данных, результатов вычислений и т.п. применяют таблицы. Название таблицы должно отражать ее содержание, быть точным, кратким. Наименование таблицы следует размещать над таблицей слева. Вначале без абзацного отступа с прописной буквы помещается слово «Таблица» и её номер. Затем через дефис в той же строке следует название таблицы с прописной буквы. Например, «Таблица 1 – Технические параметры двигателя КамАЗ-740».

3.7.2Таблицы в записке нумеруют арабскими цифрами в пределах раздела. В этом случае номер таблицы состоит из двух цифр, первая цифра означает номер раздела, вторая – порядковый номер таблицы.

Допускается сквозная нумерация таблиц. Если таблица одна, её не нумеруют.

3.7.3Таблицы, приводимые в приложениях, нумеруют отдельной двойной нумерацией в пределах приложения. На первом месте располагают обозначение приложения, затем порядковый номер таблицы, например «Таблица А15…».

3.7.4Таблицу следует располагать непосредственно после текста или на следующей странице, а при необходимости в приложении к документу.

Начало и конец таблицы отделяются от текста одним пробелом. Структурные элементы таблицы показаны на рис.1.

Таблицу с большим числом строк допускается переносить на другую страницу. При переносе части таблицы на другую страницу

17

слово «Таблица», её номер и название размещают слева, как указано в п. 3.7.1, над первой частью таблицы. Над другими частями слева пишут слова «Продолжение таблицы» или «Окончание таблицы» и указывают её номер.

Таблицу с большим количеством граф допускается делить на части и помещать одну часть под другой в пределах одной страницы.

Если строки и графы таблицы выходят за формат страницы, то в первом случае в каждой части таблицы повторяется головка, во втором случае – боковик.

Таблица 3 – Пример таблицы

Заголовки Головка графы

Подзаголовки

графы

Строки

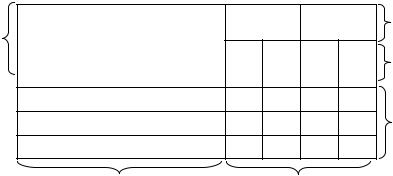

Рисунок 1 – Структурные элементы таблицы

При делении таблицы на части допускается её головку и боковик заменять соответственно номером граф и строк. При этом нумеруют арабскими цифрами графы и (или) строки первой части таблицы.

3.7.5Если повторяющийся в разных строках графы текст состоит из одного слова, то его после первого написания допускается заменять кавычками; если из двух и более слов, то при первом повторении его заменяют словами «То же», а далее – кавычками. Ставить кавычки вместо повторяющихся цифр, марок, знаков, математических и химических символов не допускается. Если цифровые или иные данные в какой-либо строке таблицы не приводят, то в ней ставят дефис (прочерк).

3.7.6Ограничительные слова «более», «не более», «менее», «не менее» и др. должны быть помещены в одной сроке или графе таблицы с наименованием соответствующего показателя после обозначения его единицы физической величины, если они относятся ко всей стро-

18

ке или графе. При этом после наименования показателя перед ограничительными словами ставится запятая.

Таблица 4 Размеры элементов стоек и станин

Рисунок 2 – Пример оформления таблицы

3.7.7Заголовки граф и строк таблицы следует писать с прописной буквы в единственном числе, а подзаголовки граф – со строчной буквы, если они составляют одно предложение с заголовком, или с прописной буквы, если они имеют самостоятельное значение. В конце заголовков и подзаголовков таблиц точки не ставят (рис. 2).

Графу «Номер по порядку» в таблицу включать не допускается. При необходимости нумерации показателей, параметров или других данных порядковые номера следует указывать в первой графе (боковике) таблицы непосредственно перед их наименованием (см. рис. 2).

3.7.8Для сокращения текста заголовков и подзаголовков граф отдельные понятия заменяют буквенными обозначениями, установленными ГОСТ 2.321, или другими обозначениями, если они пояснены в тексте или приведены на иллюстрациях, например D – диаметр; Н – высота; L – длина (рис. 3).

3.7.9Показатели с одним и тем же буквенным обозначением группируют последовательно в порядке возрастания индексов в соответствии с рис. 3.

3.7.10Таблицы слева, справа и снизу, как правило, ограничивают

линиями.

Разделять заголовки и подзаголовки боковика и графа диагональными линиями не допускается.

19

Таблица 5 – Пример оформления таблицы

Рисунок 3 – Последовательность размещения показателей

Горизонтальные и вертикальные линии, разграничивающие строки таблицы, допускается не проводить, если их отсутствие не затрудняет пользование таблицей.

Заголовки граф, как правило, записывают параллельно строкам таблицы. При необходимости допускается перпендикулярное расположение заголовка граф.

Головка таблицы должна быть отделена линией от остальной части таблицы.

3.7.11 Если все показатели, приведённые в графах таблицы, выражены в одной и той же единице физической величины, то её обозначение необходимо помещать над таблицей справа (см. рис. 3). Допускается обозначение единицы измерения показателя, общей для всех данных в строке, указывать после его наименования или выносить в отдельную графу.

3.7.12 При наличии в документе небольшого по объёму цифрового материала его нецелесообразно оформлять таблицей, а следует давать текстом, располагая цифровые данные в виде колонок.

Пример.

Предельные отклонения размеров профилей, %, всех номеров:

3.8.Правила оформленияиллюстраций

3.8.1Все иллюстрации (чертежи, графики, диаграммы, схемы, компьютерные распечатки, фотографии), включаемые в текстовой материал записки, именуются рисунками.
