Настройка режимов работы и параметров детектора осуществляются с помощью встроенной панели управления или дистанционным пультом управления с использованием комплекта тест-объектов. Пространственное положение обнаруженных металлических предметов внутри рамки указывается свечением группы индикаторов соответствующей зоны.

Расположение предмета в центральной (по горизонтали) зоне указывается одновременным свечением индикаторов обеих боковых панелей.

Ручной металлодетектор (рис. 8.6, б) представляет собой вихретоковый селективный металлодетектор с компенсированным вихретоковым преобразователем. Сигнализация обнаружения металлических предметов осуществляется выдачей сигнала на встроенный пьезоэлектрический излучатель и светодиодный индикатор.

Активный стационарный обнаружитель оружия и взрывчатых веществ кабинного типа (установка персонального досмотра человека) с использовани-

ем электромагнитного воздействия на пассажира (радио-, рентгеновского излучения) предназначен для досмотра пассажиров с целью обнаружения спрятанных в одежде, на теле или внутри тела досматриваемого любых опасных и запрещенных к переносу предметов, веществ и оружия, в том числе пластикового оружия и взрывчатки (рис. 8.7).

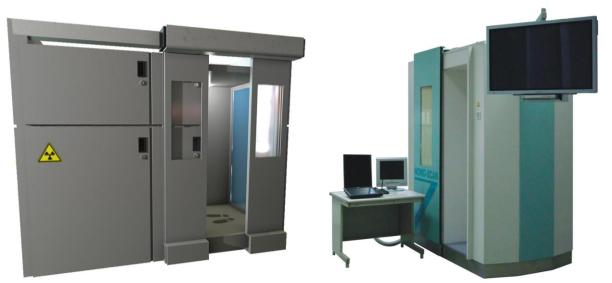

Рис. 8.7. Установка персонального досмотра человека: а – Электрон-Барьер; б – Homo Scan

30

В процессе досмотра на установке источник рентгеновского излучения генерирует луч и равномерно перемещается вместе с подвижной рамой, при этом луч источника проходит через досматриваемого человека в полный рост. Обработанная управляющим компьютером информация выводится на экран монитора в виде фотографии (кадра) позволяющей делать анализ плотности структуры досматриваемого человека.

8.2.Порядок выполнения работы

1)Изучить назначение, принцип действия и порядок применения стацио-

нарных (Di-Scan 60-70, Инспектор 60/70z, Hi-Scan HCVM e35, Hi-Scan 60-40i, L3 Px 6.4) и переносных (Flat Scan 27, Flat Scan 30, SXR-150, X-Spector, Колиб-

ри-150 ТВ, Шмель-240 ТВ, Норка-160) рентгеновских установок контроля ручной клади и багажа различных типов с использованием аппаратнопрограммного комплекса-тренажера «АПКТ-Досмотр», «АПКТ-Досмотр 1.2».

2)На тренажере «АПКТ-Досмотр» в режиме «Инспектор 60/70z – Смешанный тест (практика)» выполнить задачу по выявлению в багаже оружия, взрывчатых веществ или других устройств, предметов и веществ, запрещенных к перемещению в зону транспортной безопасности.

3)Изучить назначение, принцип действия и порядок применения переносного комплекса обнаружения взрывчатых веществ на основе быстрых меченых нейтронов «ДВИН-1» с использованием аппаратно-программного ком- плекса-тренажера «АПКТ-Досмотр 1.2».

4)Изучить назначение, принцип действия и порядок применения установок персонального досмотра человека (Express Inspection, Homo Scan, Х-Скан, Электрон-Барьер, Rapiscan System Secure 1000) с использованием аппаратнопрограммного комплекса-тренажера «АПКТ-Досмотр 1.3».

5)Изучить назначение, принцип действия и порядок применения автоматизированного комплекса радиационного контроля (компоненты АКРК-01М, РМ-1СМ-01, КРП-09.03) с использованием аппаратно-программного комплек- са-тренажера «АПКТ-Досмотр 1.4».

6)Изучить назначение, принцип действия и порядок применения переносных обнаружителей паров взрывчатых веществ (Шельф-УКД, Шельф-ПКЛ,

31

Пилот-М, МО-2М) с использованием аппаратно-программного комплексатренажера «АПКТ-Досмотр».

7)При помощи переносного обнаружителя паров взрывчатых веществ (М-Ион) и комплекта имитаторов взрывчатых веществ выявить в багаже предметы и вещества, запрещенные к перемещению в зону транспортной безопасности.

8)Осуществить включение и подготовку к работе стационарного рамочного металлодетектора «Рубикон». При помощи стационарного рамочного металлодетектора имитировать ситуацию с обнаружением лица, пытающегося пронести тест-предмет (имитирующий скрытое под одеждой огнестрельное, холодное оружие), металлические предметы и составляющие самодельных взрывных устройств (СВУ). Выполнить эти же действия с использованием ручного металлодетектора «Унискан 7215 М». Результаты занести в табл. 3.1.

9)С использованием комплекта имитаторов СВУ обнаружить в багаже составляющие самодельных взрывных устройств.

8.3.Содержание отчета

1)Описание принципа действия стационарной двухракурсной рентгеновской установки контроля ручной клади и багажа. Схема построения рентгенотелевизионного аппарата по методу сканирующего луча.

2)Таблица с данными соответствия типов материалов цветам их отображения на мониторе стационарной рентгеновской установки контроля ручной клади и багажа.

3)Технические характеристики, принцип действия и порядок применения переносного комплекса обнаружения взрывчатых веществ на основе быстрых меченых нейтронов «ДВИН-1».

4)Технические характеристики, принцип действия и порядок применения установки персонального досмотра человека «Homo Scan».

5)Технические характеристики, принцип действия и порядок применения автоматизированного комплекса радиационного контроля.

6)Технические характеристики, принцип действия и порядок применения переносного обнаружителя паров взрывчатых веществ «М-Ион».

32

7)Технические характеристики, принцип действия и порядок применения стационарного рамочного металлодетектора «Рубикон».

8)Результаты обнаружения тест-предметов, металлических предметов и составляющих СВУ при помощи стационарного рамочного и ручного металлодетектора (табл. 8.1).

Т а б л и ц а 8.1

Результаты обнаружения тест-предметов, металлических предметов и составляющих СВУ

9) Ответы на контрольные вопросы.

8.4.Контрольные вопросы

1)Назовите правила проведения досмотра ручной клади и багажа, пассажиров, транспортных средств и грузов для обеспечения транспортной безопасности.

2)Какие мероприятия осуществляются в ходе дополнительного досмотра в целях обеспечения транспортной безопасности?

3)Кто проводит досмотр в целях обеспечения транспортной безопасности?

4)Какие технические средства используются для досмотра ручной клади

ибагажа, пассажиров, транспортных средств и грузов для обеспечения транспортной безопасности?

5)Как можно обнаружить взрывчатые вещества и взрывные устройства?

33

Практическая работа 9

ТЕХНИЧЕСКИЕ СРЕДСТВА ПОДАВЛЕНИЯ СИГНАЛОВ РАДИОВЗРЫВНЫХ УСТРОЙСТВ

Ц е л ь р а б о т ы: изучить способы подавления радиосигналов взрывных устройств и работу таких систем.

9.1. Краткие теоретические сведения

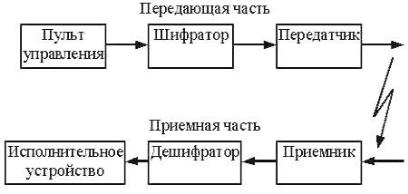

Структурная схема радиолинии управления взрывом (РУВ) приведена на рис. 9.1. Приемник осуществляет первичную частотную селекцию радиосигналов и выделение командного сигнала. Исполнительное устройство подает напряжение на электровзрывную цепь устройства, состоящую из средств инициирования (например, электродетонатор), соединительных проводов и предохранительных элементов (переключатели, замыкатели и т. п.).

РУВ характеризуется такими параметрами: частотный диапазон, дальность действия, потери на трассе, ширина полосы частот и чувствительность приемника, способы кодирования и модуляции сигнала.

Рис. 9.1. Схема радиолинии управления взрывом

Условия радиоэлектронного подавления РУВ могут быть охарактеризованы следующими факторами: неопределенностью местоположения объекта подавления; неопределенностью частоты работы РУВ; кратковременностью работы РУВ; высокой ценой риска неэффективного подавления; опасностью радиоэлектронного подавления средств связи.

34

Оператору передатчика помех известен только предполагаемый частотный диапазон, в котором находится рабочая частота РУВ, что требует создания помех во всем частотном диапазоне, возможном для организации РУВ. Таким образом, помеха носит характер заградительной, которая энергетически менее выгодна, чем прицельная по частоте помеха.

Длительность работы РУВ определяется длительностью разовой команды, которая может достигать не более единиц секунд. Следовательно, при радиоэлектронном подавлении РУВ необходимо ориентироваться на непрерывное излучение широкополосной заградительной помехи. При наличии оперативной информации о частоте РУВ возможно применение и прицельной по частоте помехи с более высокой эффективностью.

Подавление РУВ может осуществляться путем нарушения ее нормального функционирования, вызывающего отказ в исполнении команды, или путем стимулирования преждевременного подрыва взрывчатого вещества. Преждевременное срабатывание взрывного устройства на безопасном расстоянии возможно путем имитации в передатчике помех командного сигнала (известен код или набор кодов), а также когда в РУВ не используется кодированный командный сигнал.

Для создания помех РУВ могут быть использованы передатчики прямошумовых помех; передатчики с модуляцией шумами и (или) псевдослучайными последовательностями; частотно-свипирующие передатчики помех; кратковременные передатчики, включая искровые.

В зависимости от ширины спектра излучаемой помехи передатчики делятся на передатчики заградительных и прицельных помех.

Передатчики прицельно-заградительных помех излучают всю мощность в диапазоне частот шириной несколько десятков мегагерц (40...80 МГц). Центральная частота помехи устанавливается на опасных участках частотного диапазона.

Широкополосные передатчики заградительных помех излучают всю имеющуюся у них мощность во всем заданном диапазоне.

Прицельная помеха имеет значительный энергетический выигрыш по сравнению с заградительной, но для ее реализации необходима информация о значении частоты, на которой работает подавляемое радиоэлектронное средство.

35

Универсальной структурой помехи является помеха в виде белого шума, обеспечивающая требуемое пороговое отношение «помеха/сигнал» на входе подавляемого приемника. Такая помеха может формироваться путем генерации широкополосного шума во всей заданной полосе частот или путем модуляции шумом сигнала, генерируемого в заданной полосе частот.

9.2.Порядок выполнения работы

1)Изучить техническую документацию на используемое в данной работе оборудование: многофункциональный имитатор сигналов «Шиповник-2», скоростной поисковый приемник радиосигналов «Cкорпион 3.5», комплекс обнаружения радиоизлучающих средств и радиомониторинга «Крона».

2)Собрать имитатор сигналов (установить антенны), привести его в работоспособное состояние. Подготовить скоростной поисковый приемник радиосигналов к работе. Собрать и подготовить к работе комплекс обнаружения радиоизлучающих средств и радиомониторинга «Крона». Включить имитатор сигналов, установить диапазон частот передатчика на 144 МГц, ЧМ-модуляцию

сузкой или широкой полосой, источник сигнала − встроенный микрофон. Запустить имитатор. Зафиксировать индикацию прибора.

3)Включить скоростной поисковый приемник радиосигналов. Запустить режим сканирования. Определить излучаемую частоту имитатора скоростным поисковым приемником. Зафиксировать индикацию прибора. Включить комплекс обнаружения радиоизлучающих средств и радиомониторинга «Крона». Запустить режим сканирования. Определить излучаемую частоту имитатора комплексом обнаружения радиоизлучающих средств. Зафиксировать рабочее окно программного обеспечения.

4)Запустить прицельную помеху скоростным поисковым приемником на определенную ранее частоту. Зафиксировать индикацию прибора. Провести повторное сканирование в диапазоне излучения имитатора частот комплексом обнаружения радиоизлучающих средств. Зафиксировать изменения в приеме сигнала на частоте излучения имитатора. Сделать вывод. Повторить указанные выше действия для излучаемых частот имитатора 433 МГц; 1,2 ГГц; 2,4 ГГц для разных видов модуляции и разных источников сигнала имитатора и заполнить табл. 9.1.

36

9.3.Содержание отчета

1)Назначение многофункционального имитатора сигналов «Шиповник-2», скоростного поискового приемника радиосигналов «Cкорпион 3.5», комплекса обнаружения радиоизлучающих средств и радиомониторинга «Крона».

2)Результаты испытаний в виде графических изображений с программного обеспечения (скриншот) и заполненной табл. 9.1. Выводы.

3)Ответы на контрольные вопросы.

Та б л и ц а 9.1

Результаты выполненной работы

37

9.4.Контрольные вопросы

1)Назовите параметры РУВ.

2)Какие факторы влияют на эффективное подавление РУВ?

3)Перечислите варианты подавления РУВ.

4)Назовите основные технические характеристики имитатора сигналов «Шиповник-2».

5)Перечислите основные технические характеристики скоростного приемника радиосигналов «Скорпион 3.5».

6)Перечислите основные технические характеристики комплекса обнаружения радиоизлучающих средств «Крона».
