Тревожные сообщения отображаются в главном меню на вкладке «Тревоги» (рис. 7.3) в виде строки с описанием даты поступления сообщения; времени поступления сообщения; наименования объекта, с которого поступило сообщение; собственно сообщения.

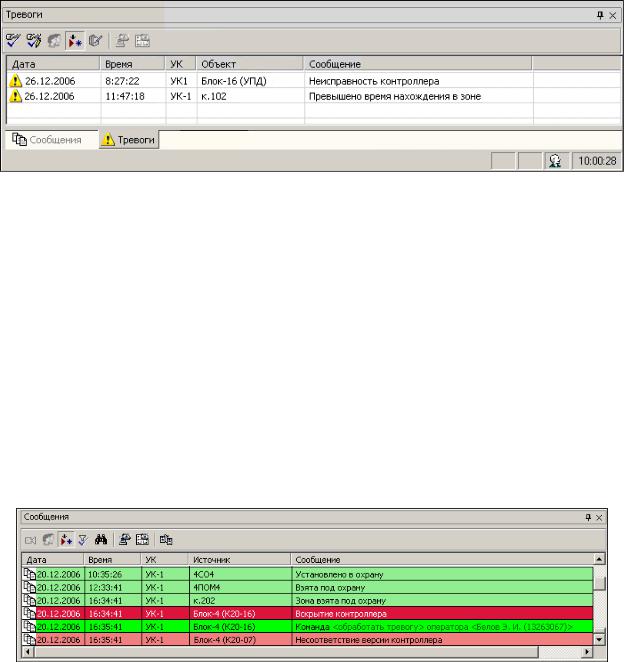

Рис. 7.3. Вкладка «Тревоги»

Поступившее тревожное сообщение с объекта отображается также:

а) в виде мигающего значка , расположенного в нижнем правом углу экрана;

б) во вкладке «Сообщения» (рис. 7.4); в) в окне «Устройства» – мигающий значок объекта;

г) в окне «Зоны» – мигающий значок объекта; д) в окне «Точки доступа» – мигающая пиктограмма объекта, если тре-

вожное сообщение связано с несанкционированным доступом абонента; е) во вкладке «Графические планы» – мигающая пиктограмма объекта;

ж) в окне «Информация» – в строках «Тревога» или «Неисправность».

Рис. 7.4. Вкладка «Сообщения»

Для обработки поступившего тревожного сообщения необходимо выполнить следующее:

а) выбрать во вкладке «Тревожные сообщения» строку с поступившим

тревожным сообщением;

20

б) выбрать кнопку («Обработать тревожное сообщение»). Тревожное сообщение будет обработано. При выборе кнопки «Обработать тревожное сообщение с указанием причины тревоги» отображается окно «Причина тревоги». Причину тревоги можно выбрать из перечня (поле «Выберите причину») или ввести новую (поле «Комментарий»). Для сохранения введенной информации нажать кнопку «ОК».

7.2.Порядок выполнения работы

1)Ознакомиться с функциями, реализуемыми интегрированной системой безопасности «Цирконий-С2000».

2)Изучить состав технических средств централизованного комплекса безопасности.

3)Ознакомиться со структурой централизованного комплекса безопасности, месторасположением периферийной аппаратуры контроля и управлением доступа, организацией зон доступа.

4) Включить модули «Администратор» и «Монитор», ознакомиться

сглавным меню.

5)Изобразить зоны доступа и структурную схему подключения аппаратуры к системе безопасности.

6)С помощью модуля «Администратор» создать нового абонента и установить ему права доступа.

7)Для нескольких абонентов (по заданию преподавателя) проверить работу комплекса безопасности. Определить зоны доступа, рассмотреть функцию контроля последовательности прохождения точек доступа «Antipassback». Имитировать различные нарушения режима охраны и обработать тревожные сообщения.

7.3.Содержание отчета

1)Структурная схема установленной системы доступа.

2)Результаты испытаний системы доступа (см. подразд. 7.2, п.7), сведенные в таблицу, в которой должны быть отражены абоненты, контролируемые объекты, вид нарушения режима охраны, сигнализация на вкладке «Сообщение».

21

3)Графическое изображение главного меню (фото, скриншот).

4)Ответы на контрольные вопросы.

7.4.Контрольные вопросы

1)Что может выступать в качестве идентификатора абонента в системе «Цирконий-С2000»?

2)Можно ли обойтись одной ПЭВМ при создании централизованного комплекса безопасности на базе системы «ЦирконийС2000»?

3)В чем заключаются преимущества модульного исполнения системы?

4)Назначение функции Antipassback?

5)Какое максимальное число контроллеров можно подключить к одному коммуникационному комплекту КР-1?

6)Перечислите основные модули программного обеспечения системы «Цирконий-С2000».

7)В каких вкладках и окнах отображается поступившее с объекта тревожное сообщение?

Практическая работа 8

ТЕХНИЧЕСКИЕ СРЕДСТВА ДОСМОТРА

Ц е л ь р а б о т ы: ознакомиться с организацией досмотра ручной клади и багажа, пассажиров, транспортных средств и грузов для обеспечения транспортной безопасности; изучить конструкцию, принцип действия технических средств досмотра; научиться пользоваться техническими средствами досмотра и выявлять с их помощью оружие, взрывчатые вещества или другие устройства, предметы и вещества, запрещенные к перемещению в зону транспортной безопасности.

8.1. Краткие теоретические сведения

Технические средства досмотра предназначены для осуществления мероприятий по обследованию физических лиц, транспортных средств, грузов, руч-

22

ной клади, багажа, находящихся у физических лиц, направленных на обнаружение оружия, взрывчатых веществ или других устройств, предметов и веществ, в отношении которых установлены запрет или ограничение на перемещение в зону транспортной безопасности или ее часть, а также на выявление лиц, не имеющих правовых оснований для прохода (проезда) в зону транспортной безопасности или ее часть.

Средства досмотра подразделяются на средства досмотра ручной клади и багажа, средства досмотра пассажиров, средства досмотра транспортных средств и грузов.

При проведении досмотра, дополнительного досмотра и повторного досмотра в целях обеспечения транспортной безопасности в соответствии с требованиями приказа Минтранса РФ [17] используются рентгенотелевизионные, радиоскопические установки, стационарные, переносные и ручные металлодетекторы, газоаналитическая и химическая аппаратура, а также другие устройства, обеспечивающие обнаружение оружия, взрывчатых веществ или других устройств, предметов и веществ, в отношении которых установлены запрет или ограничение на перемещение в зону транспортной безопасности или

еечасть.

Ксредствам досмотра ручной клади и багажа относятся

автоматизированный комплекс радиационного контроля;

ручной радиометр-дозиметр;

одно- и многоракурсный рентгенотелевизионные интроскопы;

портативный обнаружитель паров и следов взрывчатых веществ (газоанализатор);

нейтронно-радиационная установка;

переносной комплекс обнаружения взрывчатых веществ на основе быстрых меченых нейтронов;

другие устройства, обеспечивающие обнаружение оружия, взрывчатых веществ или других устройств, предметов и веществ, в отношении которых установлены запрет или ограничение на перемещение в зону транспортной безопасности или ее часть.

К средствам досмотра пассажиров относятся

стационарный рамочный металлодетектор;

ручной металлодетектор;

23

активный стационарный обнаружитель оружия и взрывчатых веществ кабинного типа с использованием электромагнитного воздействия на пассажира (радио-, рентгеновского излучения).

К средствам досмотра транспортных средств и грузов относятся

система и комплекс для досмотра и осмотра днища автомобилей;

досмотровой видеокомплекс и телевизионная досмотровая система;

стационарный комплекс для обнаружения оружия, радиоактивных и взрывчатых веществ с использованием рентгеновского и нейтронного излучения.

Досмотр, дополнительный досмотр, повторный досмотр проводятся на оборудованных КПП и на постах, оснащенных средствами досмотра и другими техническими средствами обеспечения транспортной безопасности, предусмотренными планами обеспечения транспортной безопасности.

Стационарная рентгеновская установка контроля ручной клади и бага-

жа (интроскоп) − устройство для рентгеновского просвечивания грузов и визуализации теневого рентгеновского изображения на видеоконтрольном устройстве (рис. 8.1). Когда объект попадает в туннель, его обнаруживает система световых барьеров. Сигналы от световых барьеров включают генератор рентгеновского излучения, формирующий при помощи коллиматоров тонкий веерообразный пучок рентгеновских лучей, имеющий по вертикали угол около 60 °, который пронизывает объект в процессе контроля. Пучок лучей в большей или меньшей степени поглощается объектом и достигает линии детекторов. Линия детекторов преобразует энергию рентгеновских лучей в электрическое напряжение различной величины, которое после соответствующей обработки в блоке обработки информации записывается устройством цифровой видеопамяти и передается на телевизионный экран (рис. 8.2).

При этом цвет указывает на тип материала, а яркость (интенсивность) цвета – на толщину материала. Желтый цвет – легкие элементы (водород, углерод, азот, кислород и их молекулярные соединения, органические материалы: многие взрывчатые вещества (например, нитроглицерин), искусственные материалы (например, акрил), бумага, текстиль, продукты питания, дерево, вода); зеленый цвет – «легкие» металлы (алюминий, натрий, хлор), неорганические вещества (например, поваренная соль); синий цвет – металлы (титан, хром, железо, никель, медь, цинк, олово, свинец, золото, серебро и др.).

24

В большинстве интроскопов используется программное обеспечение с технологией автоматического обнаружения опасных и запрещенных предметов.

Рис. 8.1. Рентгеновская установка «Инспектор 60/70z»:

1 – отсек управления; 2 – монитор; 3 – пульт управления; 4 – туннель инспекционный с защитной шторкой; 5 – рама; 6 – транспортер; 7 – платформа гладкая; 8 – кнопка аварийного отключения; 9 – световая индикация

Рис. 8.2. Теневое изображение интроскопа

Переносной рентгенотелевизионный комплекс используется преимущест-

венно в полевых условиях рентгеновского контроля отдельных предметов багажа при наличии двухстороннего подхода к объекту контроля.

Переносной обнаружитель паров взрывчатых веществ (ВВ) предназна-

чен для обследования ручной клади и багажа пассажиров в целях быстрого обнаружения и идентификации паров и следов ВВ путем их ионизации лазерным излучением и детектирования методом нелинейной спектрометрии ионной подвижности. Типы обнаруживаемых ВВ: тринитротолуол (ТНТ), гексоген, тет-

25

ранитропентаэритрит (ТЭН), динитротолуол (ДНТ), нитроглицерин, смесь аммиачной селитры и дизельного топлива (АСДТ), этиленгликольдинитрат (ЭГДН), октоген, тетрил, нитроцеллюлозные пороха и др.

Для анализа воздуха на наличие ВВ необходимо иметь спектр воздуха в том месте, где осуществляется анализ (состав атмосферы в различных помещениях и на улице может различаться). После включения детектора необходимо произвести его автокалибровку – записать фоновый спектр в память прибора. Каждое ВВ имеет свой уникальный спектр. При наличии паров ВВ в анализируемом воздухе в соответствующих «маркерах» будет наблюдаться увеличение амплитуды сигнала по сравнению с фоновым спектром.

Для работы обнаружителей паров взрывчатых веществ достаточно бесконтактного (с расстояния 2 – 5 см) отбора проб воздуха в районе размещения предполагаемого ВВ или взрывного устройства и анализа содержащихся в этих пробах паров ВВ. Время реакции на ВВ составляет не более 8 с. Прибор может работать, как правило, в нескольких режимах: поиск, идентификация, салфетка и др. При обнаружении паров ВВ раздастся непрерывный звуковой сигнал, а на дисплее, например, детектора «М-Ион», появится информация, как показано на рис. 8.3. Детектор определяет тип обнаруживаемого ВВ.

а б

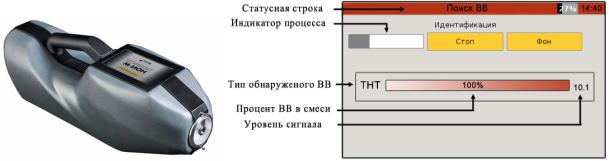

Рис. 8.3. Переносной обнаружитель паров взрывчатых веществ «М-Ион»: а – общий вид; б – меню в режиме идентификации

Переносной комплекс обнаружения взрывчатых веществ на основе быстрых меченых нейтронов может быть использован при обследовании территорий, помещений, передвижных объектов и грузов.

26

Детектирование веществ и их идентификация основываются на измерениях ионной подвижности молекул в газовой среде при атмосферном давлении. Источник ионизации – импульсный коронный разряд. Принципиальное отличие нового метода от рентгеновского анализа в том, что он идентифицирует скрытое вещество по его элементному составу, а не по плотности.

Детектор, например, ДВИН-1, имеет режим детектирования паров органических веществ в воздухе контролируемого объекта и режим детектирования твердых частиц органических веществ на специальной салфетке, используемой при протирке контролируемой поверхности.

Конструктивно детектор ДВИН-1 (рис. 8.4) состоит из модуля досмотра, который кабелем соединен с компьютером оператора.

а б

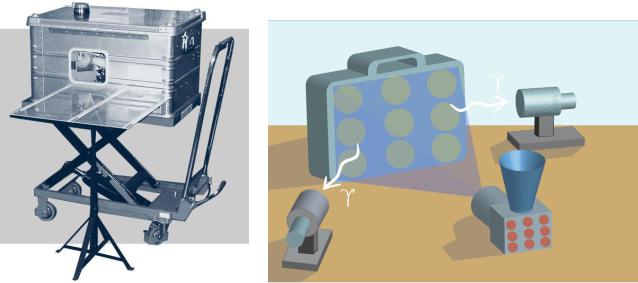

Рис. 8.4. Переносной комплекс обнаружения взрывчатых веществ на основе быстрых меченых нейтронов «ДВИН-1»:

а – общий вид; б – принцип работы

Внутри модуля досмотра размещены источник нейтронов – импульсный нейтронный генератор со встроенным пиксельным кремниевым альфадетектором, приемник характеристического излучения гамма-квантов, система приема и анализа данных, блоки питания альфа- и гамма-детекторов и система целеуказания. Детектор взрывчатых и наркотических веществ ДВИН-1 основан на использовании метода быстрых меченых нейтронов и позволяет обнаруживать более 30 видов взрывчатых и 10 видов наркотических веществ. Установка

27

ДВИН-1 определяет элементный состав всех веществ, которые находятся в области досмотра, по силе энергии гамма-квантов, а программный комплекс отбирает, анализирует и сообщает оператору именно об опасных веществах, будь то ВВ или наркотики. Мечение нейтрона заключается не в прямом детектировании нейтрона, потому что его трудно регистрировать за счет физических особенностей, а в детектировании сопутствующей нейтрону альфа-частицы. Без этой частицы нейтроны разлетались бы на 180 ° (во все стороны). Альфачастица регистрируется альфа-детектором.

Автоматизированный комплекс радиационного контроля предназначен для автоматизации процедур радиационного контроля, устанавливается на контрольных пунктах пропуска и обеспечивает обнаружение радиоактивных материалов при перемещении багажа, пассажиров, грузов и транспорта через зону контроля.

Состав комплекса (рис. 8.5) определяется конфигурацией пункта радиационного контроля, на территории которого размещается комплекс.

Основное оборудование комплекса состоит из радиационных мониторов; системы видеорегистрации; системы сбора, обработки и отображения информации (сервер сбора данных, автоматизированные рабочие места).

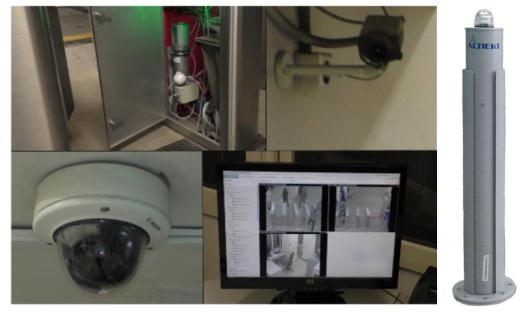

Рис. 8.5. Автоматизированный комплекс радиационного контроля «АКРК-01М»

Комплекс должен обеспечивать обнаружение делящихся и радиоактивных материалов при их перемещении со скоростью не более 5 км/ч через конт-

28

ролируемое пространство шириной 0,80 м с вероятностью обнаружения не ниже 0,95 в соответствии с установленными пороговыми значениями.

Стационарный рамочный металлодетектор (рис. 8.6, а) предназначен для обнаружения металлических предметов, в частности, оружия, скрытых под одеждой человека.

а б

Рис. 8.6. Стационарный рамочный металлодетектор «Рубикон» (а) и ручной металлодетектор «Унискан 7215М» (б)

Принцип действия стационарного многозонового металлодетектора основан на изменении пространственного распределения низкочастотного электромагнитного поля при внесении металлических предметов в область поля. Электромагнитное поле создается с помощью двух катушек, расположенных в боковых стенках рамки. Изменения поля регистрируются восемью приемными катушками, также расположенными в боковых стенках по четыре с каждой стороны. Использование современных методов цифровой обработки сигналов и специальных алгоритмов позволяет выделить четыре зоны обнаружения по горизонтали (по числу приемных катушек) и три зоны по вертикали (слева, справа, в центре).
