ВВЕДЕНИЕ

Теория механизмов и машин – наука об общих методах структурного, кинематического, динамического анализа и синтеза различных механизмов. Данные методы применяются для проектирования любого механизма.

Базовыми дисциплинами для изучения теории механизмов и машин являются математика, физика, теоретическая механика. В свою очередь теория механизмов и машин является базовой для изучения деталей машин, технологии транспортного машиностроения, робототехники и других дисциплин, изучаемых в вузе на старших курсах.

Наряду с изучением дисциплины «Теория механизмов и машин» для студентов третьего курса предусматривается обязательное выполнение курсовой работы по этой дисциплине, так как это способствует не только закреп-лению и углублению теоретических знаний, но и применению этих знаний на практике.

В настоящее время с применением ЭВМ механизмы проектируются более рациональными, с высокой точностью, так как подбирать необходимые параметры можно на стадии проектирования.

Для курсовой работы предлагаются фрагменты из механизмов двигателя внутреннего сгорания, гайковыталкивающего аппарата, пресса СП-2, привода качающегося конвейера, камнедробилки и др.

Выполненная курсовая работа должна быть дифференцированно защищена на кафедре, после этого студент допускается к сдаче экзамена.

Настоящие методические указания предназначены для студентов третьего курса очного и заочного обучения механического, теплоэнергетического и электромеханического факультетов.

1. Общие положения

1.1. Содержание работы

Прежде чем приступить к выполнению курсовой работы по дисциплине «Теория механизмов и машин», следует изучить соответствующие вопросы, изложенные в рекомендуемой литературе. Курсовая работа представляет собой комплексную задачу, охватывающую многие разделы данной дисциплины, решение которой приводится в расчетно-пояснительной записке и в виде графических построений.

1.2. Выбор варианта и последовательность выполнения работы

Курсовая работа должна быть выполнена в соответствии с вариантом и требованиями, предъявляемыми к оформлению расчетно-пояснительной записки.

Номер схемы механизма для выполнения курсового проекта выбирается из прил. 1 по четвертой цифре шифра зачетной книжки студента, а вариант исходных данных – из прил. 2 по пятой.

Если последние цифры шифра 1 и 2, то принимается вариант 1, если 3 и 4 – вариант 2, если 5 и 6 – вариант 3, если 7 и 8 – вариант 4, если 9 и 0 – вариант 5.

Например: шифр зачетной книжки – 18734: схема – 3, вариант – 2; если шифр – 07956: схема – 5, вариант – 3; если шифр – 17021: схема – 2, вариант – 1.

Выбрав из прил. 1 и 2 схему и исходные данные, следует приступать к выполнению работы. Задание состоит из двух частей, в первой части следует выполнить анализы плоского рычажного механизма, во второй – спроектировать зубчатую передачу.

В первой части работы требуется:

1) вычертить механизм в заданном положении, выбрав масштабный коэффициент длины;

2) выполнить структурный анализ;

3) построить планы положений механизма для двенадцати равноотстоящих друг от друга положений кривошипа;

4) начертить траектории всех точек механизма, в том числе и точек цент-ров тяжести звеньев;

5) построить план скоростей для заданного положения механизма и определить значения скоростей всех его точек, значения и направления угловых скоростей звеньев;

6) начертить план ускорений для заданного положения механизма и определить значения ускорений всех его точек, значения и направления угловых ускорений звеньев;

7) определить значения и направления всех сил, действующих на звенья механизма, и, построив план сил, определить реакции в кинематических парах;

8) выполнить расчет ведущего звена;

9) построить рычаг Жуковского.

Во второй части работы требуется:

1) выполнить геометрический расчет цилиндрической прямозубой передачи с эвольвентным профилем зуба и определить передаточное число;

2) вычертить по данным расчета зацепление (в три зуба на каждом колесе) с контактом в полюсе зацепления;

3) выделить активный участок линии зацепления и рабочие участки профилей зубьев обоих колес;

4) вычислить теоретическое значение коэффициента перекрытия;

5) определить значение действительного коэффициента перекрытия по данным вычерченного зацепления и сравнить его с теоретическим (относительная ошибка допускается в пределах 5 %);

6) построить диаграммы относительного скольжения.

Курсовая работа перед защитой обязательно представляется на кафедру для рецензирования.

2. Структурный анализ плоских рычажных механизмов

2.1. Основные понятия и определения

В современной технике применяется много разных по устройству механизмов, предназначенных для воспроизведения определенного движения.

Механизм – замкнутая кинематическая цепь, у которой при заданных законах движения ведущих звеньев остальные совершают определенные движения. Механизм состоит из отдельных элементов, которые называются звеньями.

Два звена, соединенные между собой подвижно, образуют кинемати-ческую пару. Кинематические пары во многом определяют работоспособность машины, так как через них передаются усилия от одного звена другому; в этих же кинематических парах возникает трение, и они изнашиваются.

Кинематические пары различают по характеру соприкосновения звеньев: пару называют низшей, если элементы звеньев соприкасаются только по поверхности, и высшей – если по линии или в точке.

Из низших кинематических пар часто используются поступательные, вращательные и винтовые, их преимущество – в возможности передачи больших сил; из высших кинематических пар – точечные (шарик в подшипнике качения) и линейные (зубья колес касаются по линии), их применение позволяет уменьшить трение в машинах и получить нужные и разнообразные законы движения выходного звена механизма путем придания определенной формы звеньям, образующим пару.

Примером механизма с низшими кинематическими парами может быть кривошипно-ползунный механизм, который является основным в поршневых

машинах (двигатели внутреннего сгорания, компрессоры). Конструкция и кинематическая схема кривошипно-ползунного механизма приведены на рис. 2.1, где звено 1 – кривошип, 2 – шатун, 3 – ползун, 4 – стойка (станина). Звено 1 соединяется со стойкой 4 вращательной кинематической парой I, звено 2 – со звеньями 1 и 3 – вращательными кинематическими парами II и III, а звено 3 (ползун) – со звеном 4 – поступательной парой IV.

Рис. 2.1

р4Проектирование механизма поперечно-строгального станка и привода с цилиндрическим соосным редуктором. Расчет узлов цистерны. р4 Рис. 2.2		Примером механизма с высшей кинематической парой является кулачковый механизм (рис. 2.2). Форма кулачка 1 определяет закон движения толкателя 2. Кулачок с толкателем образуют высшую кинематичес-кую пару (р4), кулачок со стойкой 3 – низшую вращательную пару I, толкатель 2 со стой- кой 3 – низшую поступательную пару II. Каждое отдельно взятое

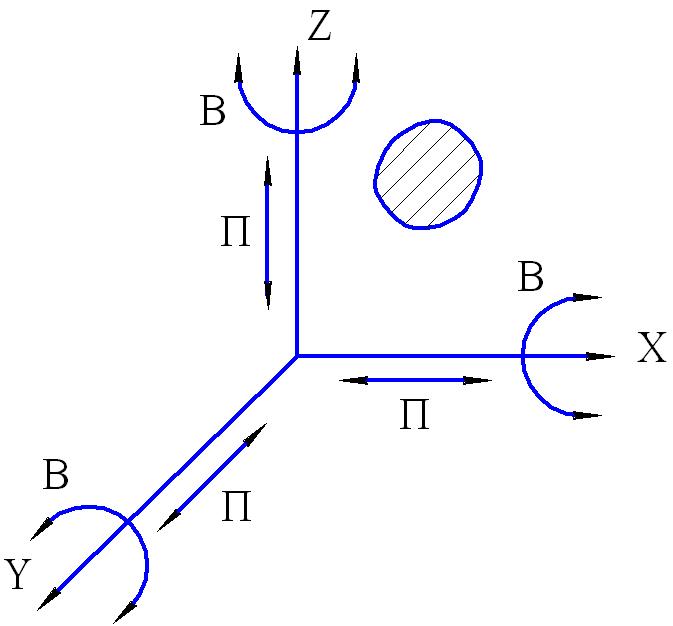

Рис. 2.3	звено в пространстве может со вершать шесть движений: три поступательных (П) – вдоль координатных осей и три вращательных (В) – вокруг этих осей (рис. 2.3). Кинематическая пара ограничивает движение звеньев, т. е. исключает какие-то движе-ния из шести. Эти ограничения называются связями S. В зависи-

мости от количества связей пары подразделяют на пять классов (табл. 2.1). Номер класса совпадает с числом связей, налагаемых парой.

Кинематические пары связывают звенья между собой. Связанная система звеньев, образующих кинематические пары, называется кинематической цепью. Цепь может быть плоской, если ее звенья движутся в параллельных плоскостях, и пространственной, если ее звенья движутся по пространственным кривым. Число степеней свободы кинематической цепи относительно одного из звеньев условно называется степенью подвижности W.

Таблица 2.1

Характеристики кинематических пар
