начерт_зачет_уч.год_2020_2021 / Билет 7

Разрезы

Разрез - изображение предмета, мысленно рассеченного одной или несколькими плоскостями, при этом мысленное рассечение предмета относится только к данному разрезу и не влечет за собой изменения других изображений того же предмета

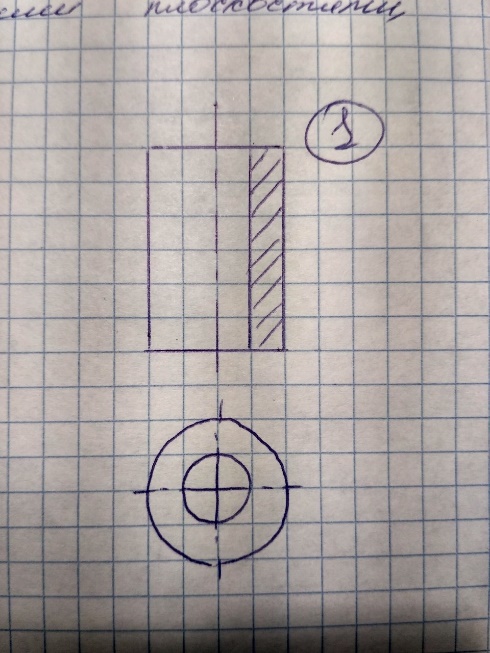

На разрезе показывается то, что получается в секущей плоскости и что расположено за ней (рис.1). Допускается изображать не все, что расположено за секущей плоскостью, если это не требуется для понимания конструкции предмета (рис.2).

Классификация

а)По положению секущей пл-ти относительно пл-й проекций

1)Горизонтальные-параллельны горизонтальной плоскости проекций(рис. 8.6, разрез Б-Б)

2)Вертикальные-перпендикулярны горизонтальной плоскости (если секущая плоскость параллельна фронтальной плоскости, то разрез-фронтальная, если профильной-профильный, соответственно)(разрезы А-А и В-В на рис. 8.6)

3)Наклонные-секущая пл-ть составляет с горизонтальной плоскостью проекций угол, отличный от прямого

б) по количеству секущих плоскостей

1)простые(одна секущая плоскость)(разрез В-В на рис. 8.6)

2)сложные (несколько секущих плоскостей)(разрезы А-А и Б-Б на рис. 8.6)

Сложные разрезы делятся на

а) ступенчатые (если секущие плоскости параллельны между собой)

б) ломаные (если секущие плоскости пересекаются между собой)

в)

1)продольные(секущая плоскость направлена вдоль длины или высоты предмета)

2)поперечные(секущая плоскость перпендикулярна длине или высоте предмета)

+местный разрез(служит для выявления устройства предмета в отдельном ограниченном месте)( рис. 8.4)

2.

Гипербола- алгебраическая кривая 2-го порядка, разность расстояний от любой точки которой до двух фокусов есть величина постоянная, равная действительной оси гиперболы. F1K-F2K=2a<2c. О - середина отрезка F1F2 (фокусного расстояния) называется центром гиперболы.
