- •Вопросы к защите Лаб. 26-2 (практическая часть)
- •2(Лаб26-2) Какой цифровой фильтр называется рекурсивным, записать его разностное уравнение и выражение для комплексной частотной характеристики
- •3(Лаб26-2) Записать общее разностное уравнение цф, как определяется порядок цифрового фильтра и переходная характеристика?
- •4(Лаб26-2) Дать определение импульсной и переходной характеристики цф и формулу, устанавливающая связь между ними.
- •10(Лаб26-2) Все коэффициенты разностного уравнения цф равны нулю за исключением а1, а4, b0, b3. Каков порядок фильтра?
- •14(Лаб26-2) Дать определение прямого и обратного z-преобразования.
- •15(Лаб26-2) Записать выражение y(z) для z-преобразования сигнала {yi} на выходе рекурсивного цф 3-го порядка, если z-преобразование X(z) входного сигнала {XI} известно.
- •16(Лаб26-2) Записать выражение y(z) для z-преобразования сигнала {yi} на выходе рекурсивного цф 5-го порядка, если z-преобразование X(z) входного сигнала {XI} известно.
- •31(Лаб26-2) Как называется отклик цф на воздействие в виде дискретной функции включения 1(nT), запишите выражение для воздействия 1(nT) и изобразите его график?
- •34(Лаб26-2) Укажите преимущества канонической схема цф от схемы цф прямой реализации и какими разностными уравнениями описываются эти две схемы?
- •35(Лаб26-2) Запишите выражение для системной функции цф. Дайте определение нуля и полюса системной функции цф?
- •36(Лаб26-2) Запишите уравнение для нахождения полюсов передаточной функции. В какой области плоскости z должны находиться полюса для обеспечения устойчивости цф?
- •37(Лаб26-2) в какой области плоскости (a2, a1) должны находиться коэффициенты рекурсивного цф для обеспечения его устойчивости?
- •38(Лаб26-2) Запишите неравенства для коэффициентов a2, a1, рекурсивного цф 2- го порядка, выполнение которых обеспечивает его устойчивость?
- •39(Лаб26-2) Сформулируйте теорему дискретизации Котельникова и запишите выражение для числа отсчетов дискретного сигнала, если длительность непрерывного сигнала равна т0.
- •40(Лаб26-2) Как будет изменяться ачх цф при изменении интервала дискретизации?
31(Лаб26-2) Как называется отклик цф на воздействие в виде дискретной функции включения 1(nT), запишите выражение для воздействия 1(nT) и изобразите его график?

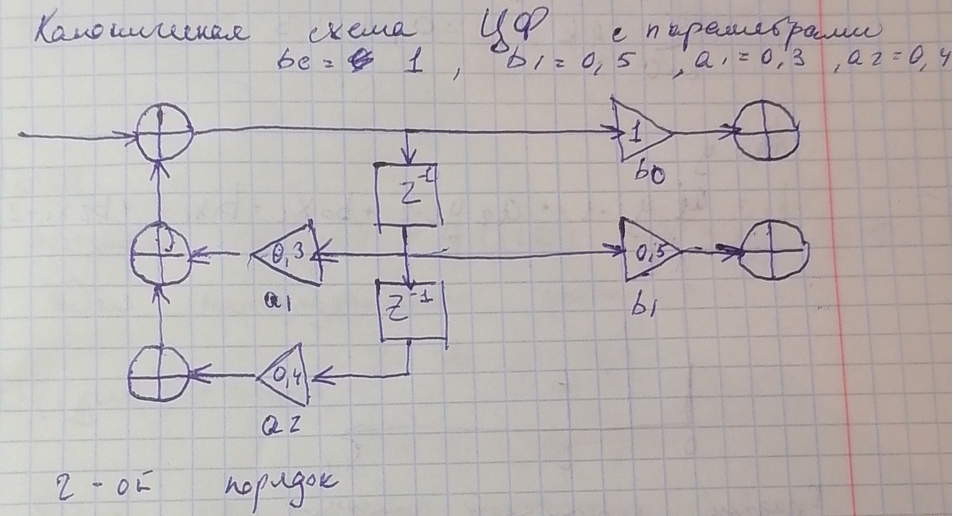

32(Лаб26-2) Изобразите каноническую схему ЦФ с параметрами b0=1; b1=0,5; a1=0.3; a2=0,4 и укажите какой порядок у данного фильтра.

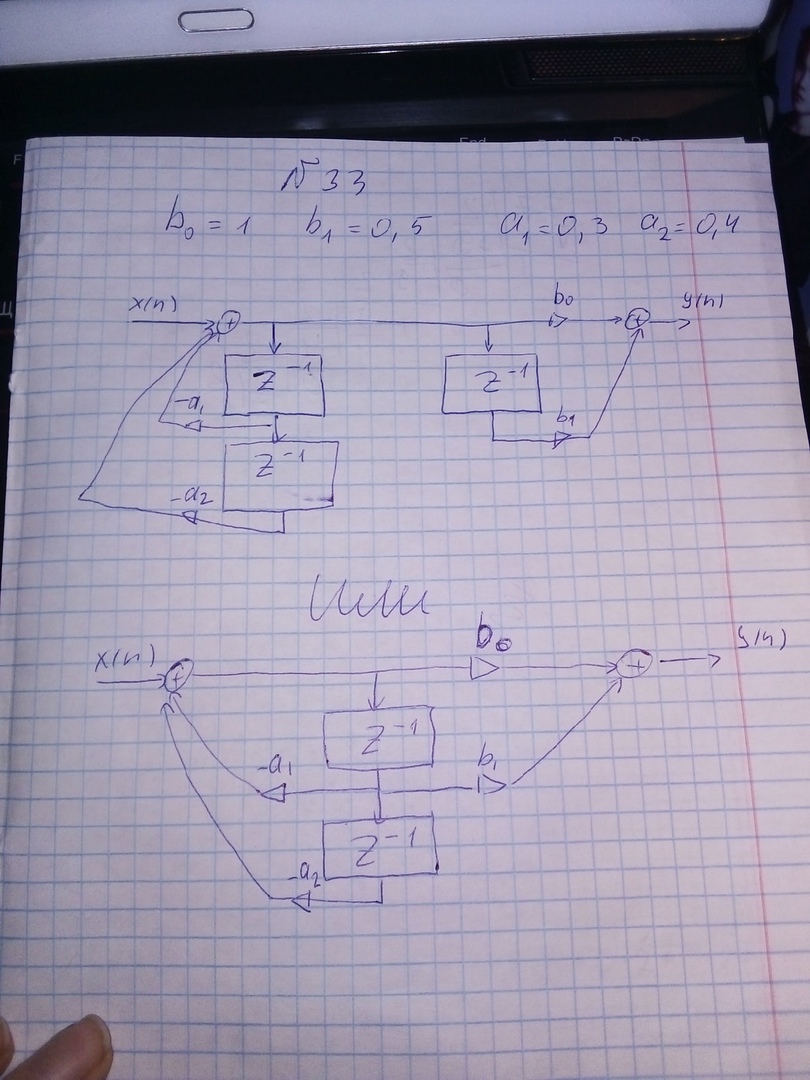

33(Лаб26-2) Изобразите неканоническую схему ЦФ с параметрами b0=1; b1=0,5; a1=0.3; a2=0,4 и укажите какой порядок у данного фильтра.
Прямым программированием является реализация ЦФ непосредственно по виду его разностного уравнения (11).
Порядок 2
34(Лаб26-2) Укажите преимущества канонической схема цф от схемы цф прямой реализации и какими разностными уравнениями описываются эти две схемы?
Прямым программированием является реализация ЦФ непосредственно по виду его разностного уравнения Однако этот путь приводит к избыточному числу, равному L+M, линий задержек в схеме ЦФ. Минимальное число, равное max(L,M), линий задержек содержится в схеме ЦФ называемой канонической.
Каноническая схема:
35(Лаб26-2) Запишите выражение для системной функции цф. Дайте определение нуля и полюса системной функции цф?

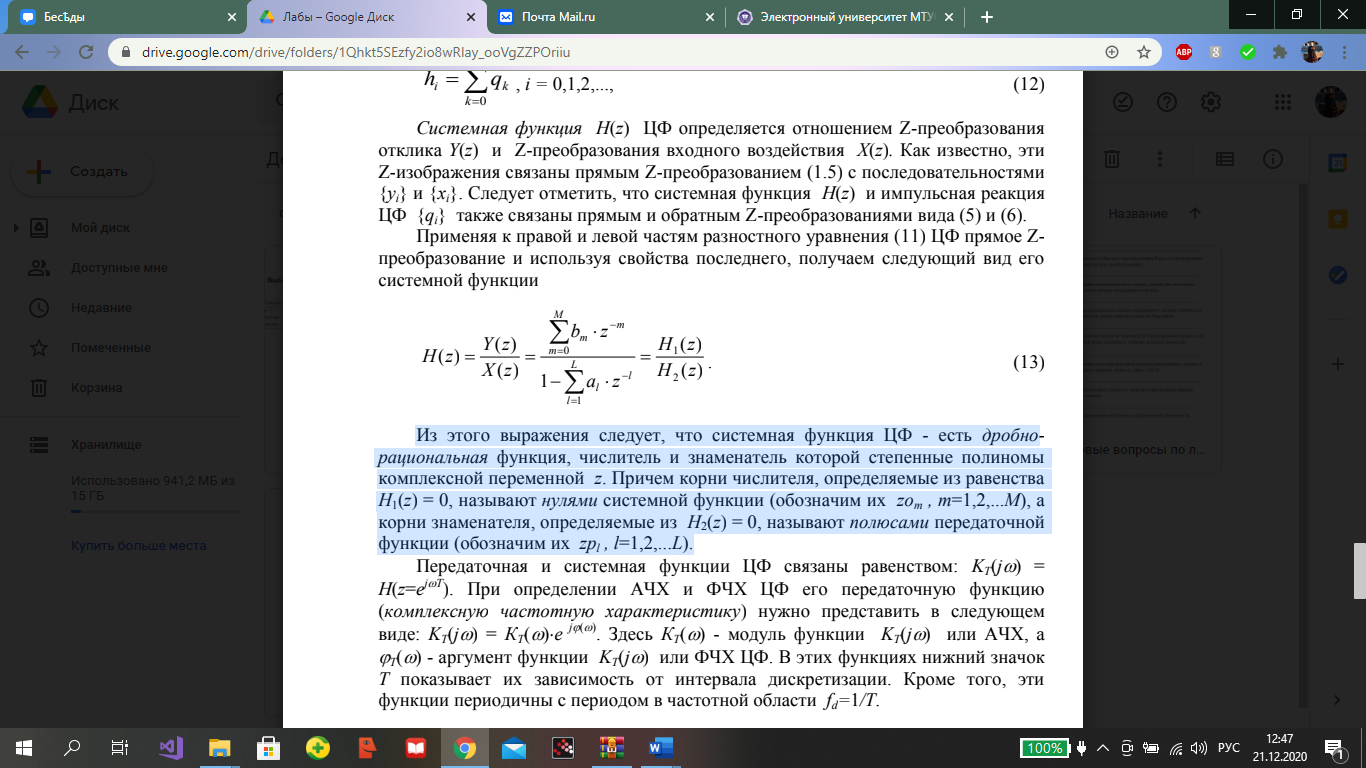

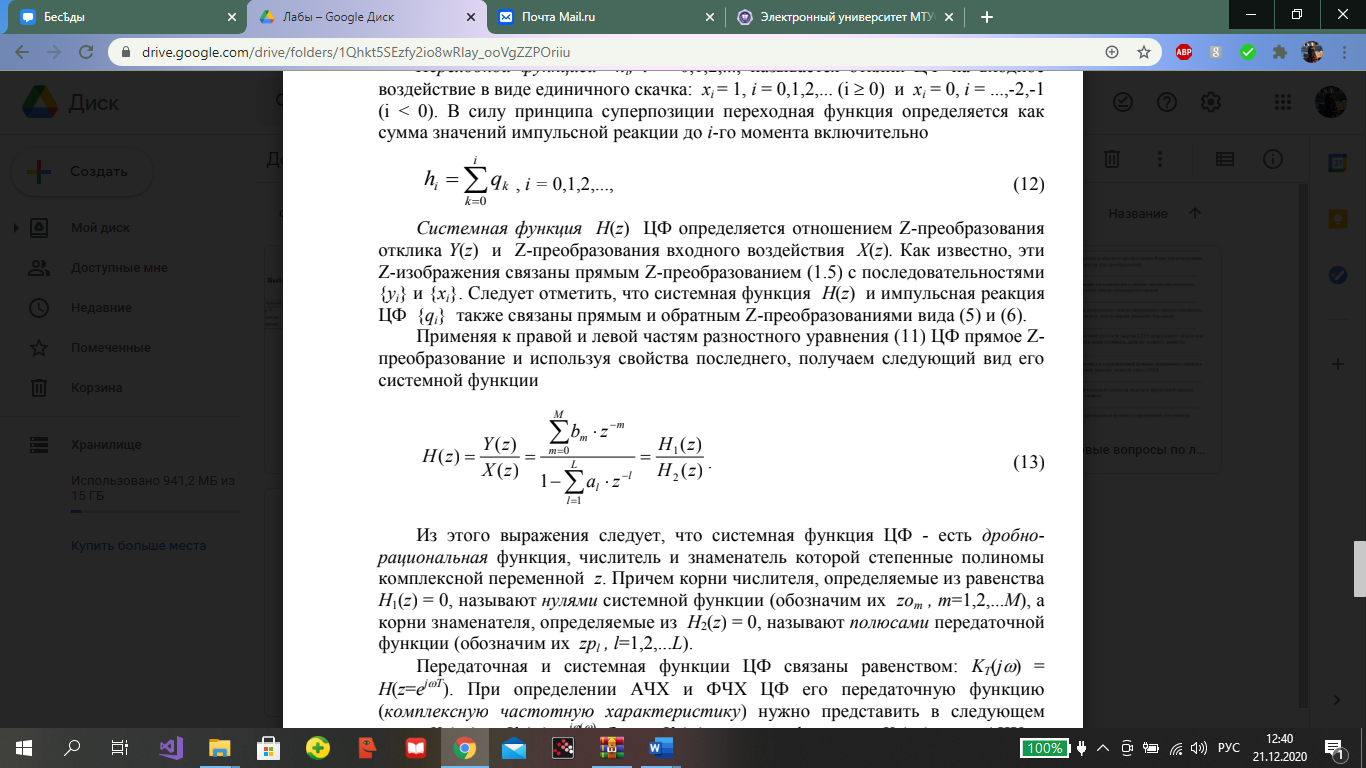

Системная функция H(z) ЦФ определяется отношением Z-преобразования отклика Y(z) и Z-преобразования входного воздействия X(z).
Из этого выражения следует, что системная функция ЦФ - есть дробно-рациональная функция, числитель и знаменатель которой степенные полиномы комплексной переменной z. Причем корни числителя, определяемые из равенства H1(z) = 0, называют нулями системной функции (обозначим их zom , m=1,2,...M), а корни знаменателя, определяемые из H2(z) = 0, называют полюсами передаточной функции (обозначим их zpl, l=1,2,...L).
36(Лаб26-2) Запишите уравнение для нахождения полюсов передаточной функции. В какой области плоскости z должны находиться полюса для обеспечения устойчивости цф?
Корни знаменателя, определяемые из H2(z) = 0, называют полюсами передаточной функции (обозначим их zpl, l=1,2,...L).
Геометрически ЦФ устойчив, если его полюсы в Z-плоскости охватываются единичной окружностью. Условия устойчивости ЦФ определяются значениями полюсов системной функции H(z). Если модули этих полюсов меньше единицы (при с=1), то ЦФ - устойчив. Если хотя бы один их модулей полюсов ЦФ больше единицы, то он неустойчив.
37(Лаб26-2) в какой области плоскости (a2, a1) должны находиться коэффициенты рекурсивного цф для обеспечения его устойчивости?
№37
Известно, что корни уравнения связаны с коэффициентами а1 и а2 выражениями
Zp1*Zp2 = - а2 (29)
Zp1 + Zp2 = а1 (30)
Из (29) следует, что |- а2| = |Zp1|*|Zp2|, а учитывая (28), получаем следующее неравенство для а2
-1 < a2 < 1 (31)
Подставляя Zp2= - a2 / Zp1 в (30), получаем а2 + a1 |Zp1 | = |Zp1^2| < 1, откуда следует еще два условия устойчивости рекурсивного ЦФ 2 порядка
а2 + а1 < 1; a2 – a1 < 1 (32)
Условия (31) и (32) определяют треугольную область на плоскости коэффициентов (а1, а2); при выборе коэффициентов а1, а2 внутри этой области рекурсивный ЦФ 2 порядка устойчив. (Частный пример для фильтра второго порядки, суть в треугольной области)
