СКАДА-системаҳо (Кори озмоишии №3)
.docxДар аввал мо ба лоиҳа объекти дигарро бо номи “Сумма” илова менамоем, барои ин аз тугмаи “ABC” (Текст)
истифода бурда ба фазои кори дуто чунин
объектро ворид менамоем.
Расми 1.Илова намудани объекти “Сумма”
Акнун объекти илова кардаи худро ба агрументи он пайваст менамоем. Барои ин ба объект ду маротиба зер намуда ба таҳрири он ворид шуда, дар зери равзанаи таҳрир ба тугмаи “Основная привязка” пахш менамоем.
Расми 2.Пахши тугмаи пайвасти аргумент
Дар равзанаи пайдошуда ба тугмаи “Создать аргумент” пахш менамоем.
Расми 3.Пахши тугмаи “Создать аргумент”
Баъд аз пахши ин тугма ба мо як аругменти нав пайдо мешавад, ба он ду маротиба пахш намуда номи аргументро ба “Сумма” иваз менамоем.
Расми 4.Ивази номи аргумент
Баъд аз ивази номи аргумент ба тугмаи “Готово” пахш менамоем ва кори равзанаро хомуш менамоем.
Расми 5.Пахши тугмаи “Готово”
Акнун ба таҳрир объекти графикии “Тренд” дохил шуда ба тугмаи “Крывые” пахш менамоем.
Расми 6.Пахши тугмаи “Крывые”
Баъд аз он дар зери равзанаи таҳрир ба тугмаи “Крывые” тарафи рости мушро ба он зер намуда дар он тугмаи “Крывая”-ро интихоб менамоем.
Расми 7.Интихоби тугмаи “Кривая”
Дар натиҷа ба мо як объекти нав пайдо мешавад, ба он номи “Сумма”-ро мегузорем ва онро бо аргументи “Сумма” пайваст менамоем.
Расми 8.Вориди ном ва пайваст бо аргумент

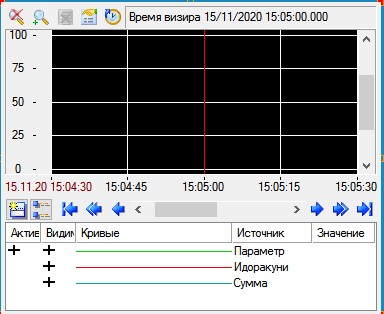

Акнун менигарем ба объекти графики ва мебинем, ки як объекти дигар бо номи ворид намудаи мо дар он пайдо шудааст.
Расми 9.Натиҷаи илова намудани объекти нав дар “Тренд”

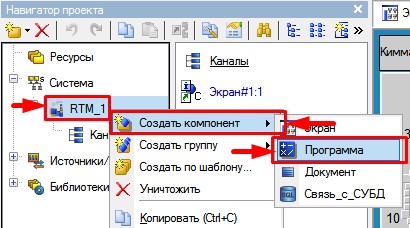

Акнун ба объект барномае месозем, ки қимматҳои ду аргументи моро бо ҳам ҷамъ намуда ба сеюм аргумент хориҷ намояд, яъне қимматҳои аргументи “Параметр” ва “Идоракуни”-ро бо ҳам ҷамъ намуда ба аргументи “Сумма” хориҷ намояд. Барои ин аз равзанаи лоиҳа ба тугмаи “RTM_1” тугмаи рости мушро пахш намуда дар равзанаи пайдошуда тугмаи “Создать компонент” ва зерлавҳаи “Программа” интихоб менамоем.
Расми 10.Илова намудани объекти нав
Баъд аз илова шудани объект ба он рости мушро пахш намуда аз менюи пайдошуда ба тугмаи “Редактировать шаблон” пахш менамоем.
Расми 11.Пахши тугма
Аз равзанаи пайдошуда ба тугмаи “Аргументы” ду маротиба пахш менамоем.
Расми 12.Пахши тугмаи “Аргументы”
Дар ин равзанаи пайдошуда бо тугмаи “Создать аргумент” мувофиқи аргументҳои мо се аргументе месозем.
Расми 13.Тугмаи “Создать аргумент”
Баъд аз сохтани аргументҳо ва ворид намудани номҳои мувофиқашон, ба якум ва дуюм аргумент намуди “IN” ва ба сеюм аргумент намуди “OUT” мегузорем.
Расми 14.Интихоби намуди аргументҳо
Акнун аз таҳрири объект ба номи объект “Программа#1” мушро пахш намуда дар равзанаи пайдошуда тугмаи “ST программа”-ро интихоб менамоем ва ба тугмаи “Принять” пахш менамоем.
Расми 15.Интихоби забони барномасози
Дар равзанаи кодбандии объект коди онро чунин менависем.
Расми 16.Кодбандии барнома
Коди барномаро помпилятсия менамоем, барои ин аз панели асбобҳо ё ин ки бо пахши тугмаи F7 коди барнома компилятсия мешавад.
Расми 17.Тугмаи “Компиляция”
Барои фаҳмидан, ки оё коди барнома компилятсия шудааст ё не аз тугмаи “Сообщения” истифода мебарем, онро як маротиба пахш менамоем то ин ки хабари компилятсияшавиро бубинем.
Расми 18.Тугмаи хабарҳо
Дар зери муҳити кории мо як равзаначае пайдо мешавад, ки равзанаи тугмаи “Сообщения” мебошад, яъне равзанаи хабарҳо. Агар коди барнома дуруст навишта шуда бошад ба мо хабари “compiled successfully” мебарорад.
Расми 19.Равзанаи хабарҳо
Акнун ба объекти “Аргументы” пахш намуда дар он ба аргументи якумин як маротиба пахш намуда ба тугмаи холии “Привязка”-и он ду маротиба пахш менамоем.
Расми 20.Пахши тугмаи “Привязка”
Дар равзанаи пайдошуда ба объекти “Экран#1:1”, намуди “Реальное значение” ва аз лавҳаи “Аргументы” бошад аргументи “Параметр”-ро интихоб менамоем ва ба тугмаи “Привязка” пахш менамоем.
Расми 21.Пайвасти аргументи “Параметр”
Боз ба дуюм объект бошад аргументи онро пайваст менамоем.
Расми 22.Пайвасти аргументи “Идоракуни”
Акнун объекти “Сумма”-ро бо коди навиштаи мо пайванд месозем, барои ин таҳрири объект ворид шуда, ба тугмаи “Основная привязка” пахш менамоем ва дар разванаи пайдошуда ба тугмаи “Привзяка” пахш менамоем.
Расми 23.Пахши тугми “Привязка”
Дар равзанаи пайдошуда аргументи коди навишташудаи моро пахш намуда, аз дохили он бошад аргументи “Сумма”-ро интихоби намуда онро бо пахши тугмаи “Привязка” пайванд менамоем.
Расми 24.Пайванди аргументи “Сумма”
Дар натиҷа номи аргументи коди барнома дар сатҳи пайванди аргумент пайдо мешавад, баъд аз он ба тугмаи “Готово” барои анҷом додани кори равзана пахш менамоем.
Расми 25.Анҷоми кор бо равзанаи пайванди аргументҳо
Акнун кори иҷро намудаамонро дар амалия месанҷем, барои ин аввал лоиҳаро ба компютер сабт намуда, баъд ба тугмаи оғози муҳити санҷиши, пахш менамоем.
Расми 26.Сабти лоиҳа
Расми 27.Оғози муҳити санҷиши
Аз равзанаи муҳити санҷиши барои оғози санҷиш ба тугмаи “Запуск/Остановка” пахш менамоем, то ин ки лоиҳаро санҷем.
Расми 28.Тугмаи оғози санҷиш
Дар вақти санҷиш ба тугмаи идоракуни қиммат бахшида мебинем, ки лоиҳаи сохтаи мо дуруст иҷро шуда истодааст.
Расми 29.Натиҷаи санҷиши лоиҳа
Акнун барои тайёр намудани ҳисобот, мо як файли Excel сохта дар ду ячейкаи он чунин функсияро менависем:
=RTM0|GET!Параметр
=RTM0|GET!Идоракуни
ва ба сатҳи “Данные (Правка)” ворид шуда, дар он ба тугмаи “Обновить все” пахш менамоем ва андак пас мебинем, ки ячейкаҳои дар онҳо функсияро дохил намуда будем, қимматҳои барномаро ба худ мегиранд.
Расми 30.Пахши тугмаи “Обновить все”

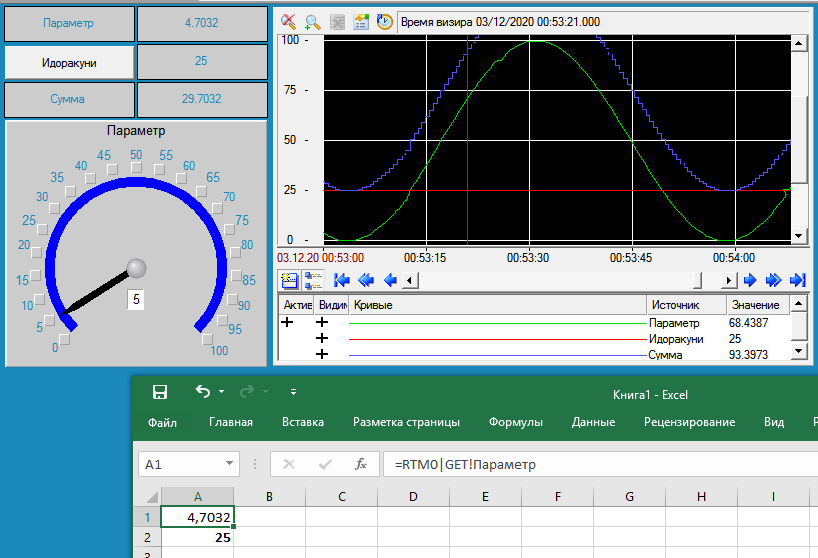

Натиҷаро метавон дар камютер сабт намуд ва бо ҳамин кори озмоишии мо хотима меёбад.
Расми 31.Натиҷаи кори озмоиши дар Excel
