  1. Закон цеплавога выпраменьвання Стэфана-Больцмана.

  1. Выпраменьванне рэальных цел. Ступень чарнаты, шэрае выпра- меньванне. Закон Кірхгофа.

  1. Асаблівасці выпраменьвання газаў.

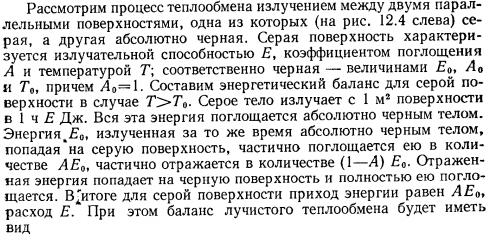

  1. Цеплаабмен еыпраменъеаннем паміж паралельнымі паверхнямі.

Прыведзеная ступень чарнаты і прыведзены каэфіцыент выпраменьвання.

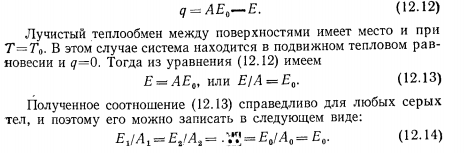

Закон Кирхгофа. Закон устанавливает связь между излучательной и поглощательной способностями тела.

Уравнение (12.14) представляет собой математическое вы раж ение закона Кирхгофа, который в этом случае формулируется так: отношение лучеиспускательной способности к поглощательной д ля всех тел одинаково и равно лучеиспускательной способности абсолютно черного тела при той же температуре.

Представив соотношение (12.13) в виде Е/Е0= А и вспомнив, что , можно сформулировать закон Кирхгофа иначе: поглощ ательная способность и степень черноты тела численно равны м еж ­ ду собой. Из закона Кирхгофа следует, что лучеиспускательная способность тел тем больше, чем больше их поглощательная способность. Тела, которые хорошо отражают лучистую энергию, сами излучают очень мало (в частности, излучательная способность абсолютно белого тела равна нулю). Поэтому в тех случаях, когда хотят уменьшить потери теплоты каким-либо аппаратом, его поверхность обрабатывают так, чтобы она имела наименьшее значение .

  1. Прамяністы цеплаабмен пры наяўнасці экранаў.

  1. Цеплаабмен выпраменьваннем паміж целам і абалонкай (адно цела ўнутры другога).

  1. Сонечная радыяцыя. Разлік цеплапрытокаў ад сонечнайрадыяцыі.

  1. Тыпы цеплаабменных апаратаў. Схемы руху цепланосьбітаў.

  1. Асноўныя раўнанні цеплавога разліку цеплаабменных апаратаў: Раўнанне цеплавога балансу і яго варыянты. Раўнанне цеплаперадачы.

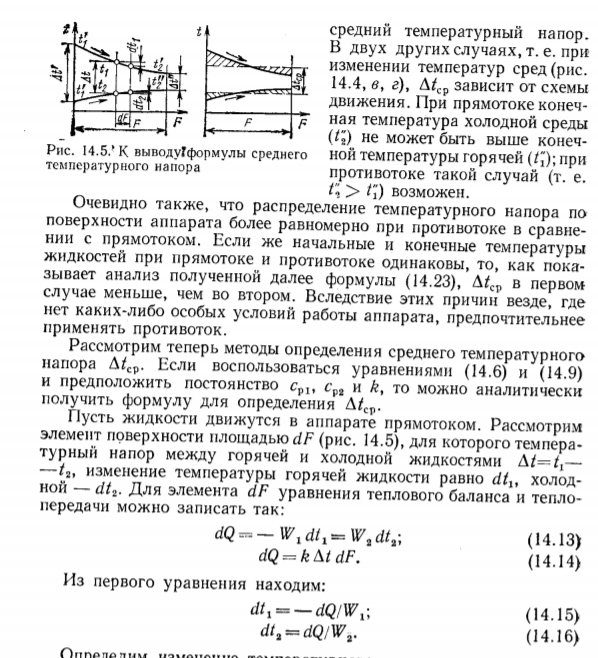

  1. Сярэдні тэмпературны напор у цеплаабменным апараце.

  1. Віды цеплавога разліку рэкуператыўных цеплаабменных апаратаў. Разліковыя тэмпературы цепланосьбітаў.

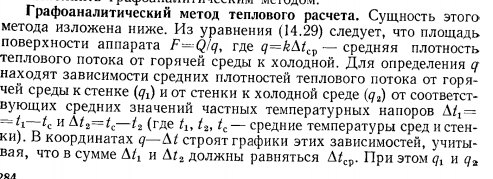

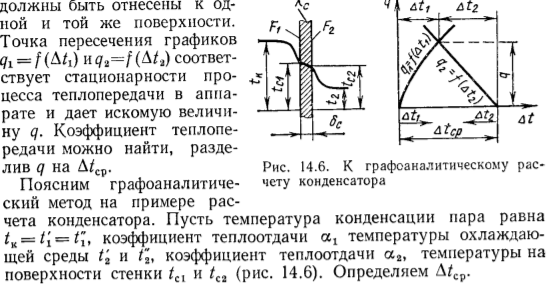

Задача теплового расчета может быть двоякой и предполагает: 1) определение площади поверхности теплообмена при проектировании нового аппарата (в этом случае заданы производительность (тепловая нагрузка) аппарата и температуры рабочих сред); 2) определение производительности и конечных температур сред для готового аппарата с известной площадью поверхности. Первый расчет называется конструктивным (проектным), второй — поверочным. Ниже приводится порядок расчета. 1. Определяют средний логарифмический температурный напор. 2. С помощью соответствующих критериальных уравнений или размерных формул находят коэффициенты теплоотдачи первой и второй сред. 3. Определяют коэффициент теплопередачи 4. Находят площадь поверхности аппарата по формуле F = QlkAtcv. (14.29) Графоаналитический метод теплового расчета. Сущность этого метода изложена ниже. Из уравнения (14.29) следует, что площадь ( поверхности аппарата F=Q/q, где q=kdt— средняя плотность теплового потока от горячей среды к холодной. Для определения q находят зависимости средних плотностей теплового потока от горячей среды к стенке (q1) и от стенки к холодной среде (q2) от соответствующих средних значений частных температурных напоров dt= t1-tc и dt2=tc-t2(где t— средние температуры сред и стенки). В координатах q— dt строят графики этих зависимостей, учитывая, что в сумме dt1 и dt2 должны равняться dTср. При этом q1 и q2

Разликовыя температуры тепланосьюитау

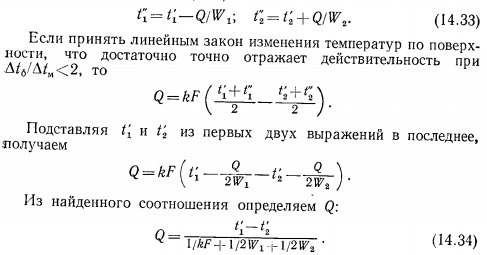

Иногда требуется провести поверочный расчет работающего или спроектированного аппарата. Цель такого расчета — определение его производительности и температур ^ и В этом случае должны быть известны: площадь поверхности аппарата F, водяные эквиваленты W 1 и W2 и начальные температуры сред t[ и t'2 Коэффициент теплопередачи вычисляют обычным способом. Теплофизические характеристики сред выбирают по температурам Vx и t2 либо по принятым приближенно средним температурам tx и t2. После •определения tx и t2 значения средних температур, коэффициентов теплоотдачи и коэффициента теплопередачи могут быть уточН6НЫ . Значения конечных температур жидкостей определяют из уравнения теплового баланса

  1. Параўнанне схем руху цепланосьбітаў па сярэдняму тэмпературнаму напору.

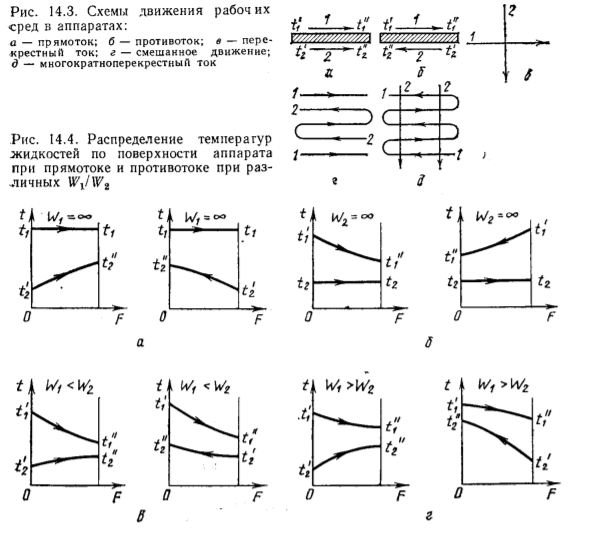

Наиболее простыми схемами движения являю тся: прямоток, противоток и перекрестный ток (рис. 14.3, а, б, в). При прямотоке горячая и холодная среды движ утся вдоль поверхности теплообмена в одном направлении, при противотоке — в противоположных направлениях, при перекрестном токе — в перекрещивающихся направлениях. Существуют аппараты и с более сложными схемами движения-, вмешанной, многократноперекрестной (рис. 14.3, г, д) и др. На рис. 14.4 показаны характерные кривые изменения температур жидкостей в аппарате при различных значениях водяных э к ­

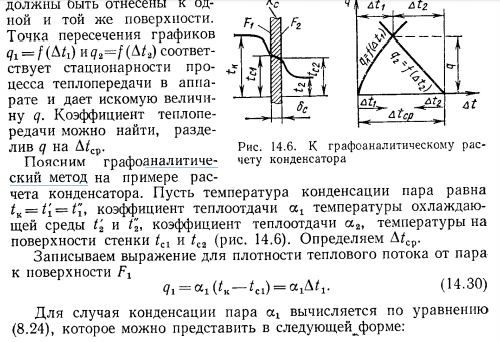

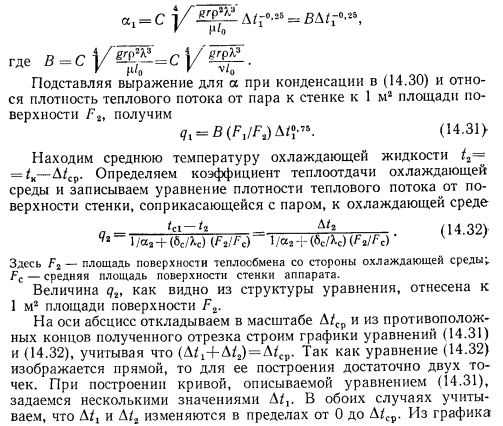

  1. Графа-аналітычны метад разліку цеплаабменных апаратаў.

  1. Гідрадынамічны разлік цеплаабменных апаратаў.

Полное гидравлическое сопротивление аппарата при неизотермическом движении жидкости через теплообменный аппарат определяют по формуле где Дртр — сопротивление трения; dрм — местные сопротивления; dр — гидравлические сопротивления, обусловленные ускорением потока вследствие неизотермичности процесса теплообмена; dрс — потери давления на преодоление самотяги. При турбулентном неизотермическом течении жидкости в трубах и каналах гидравлические сопротивления, Па, определяют по формуле

где ? — безразмерный коэффициент сопротивления трения; / — длина канала, м; dэкв  эквивалентный диаметр, м; р — плотность теплоносителя при определяющей температуре, кг/м3т — скорость движения теплоносителя, м/с. Коэффициент сопротивления трения зависит от режима течения теплоносителя, чистоты поверхности и направления теплового потока. Для турбулентного режима при высоте выступов шероховатости меньше толщины пограничного слоя коэффициент трения вычисляют по формуле

Гидравлическое сопротивление, вызванное изменением скорости жидкости вдоль поверхности теплообмена вследствие изменения температуры жидкости при постоянной площади сечения канала, определяют по формуле

Гидравлическое сопротивление на преодоление самотяги рассчитывают по формуле

где р и рв — средние плотности жидкости и окружающего воздуха; h — высота, на которую поднимается или опускается жидкость в теплообменнике.

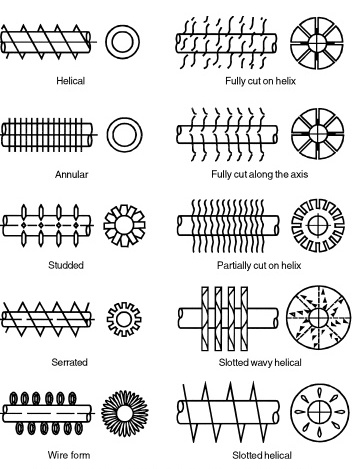

  1. Рабрыстыя паверхні. Віды арабрэння.

Ребристые поверхности применяют при необходимости выровнять термические сопротивления. Например, с одной стороны теплоноситель имеет высокий коэффициент теплоотдачи, с другой стороны — теплоноситель с теплоотдачей значительно более низкой. Соответственно, со стороны теплоносителя с низкой теплоотдачей существует большое термическое сопротивление, которое необходимо снизить. Один из методов снижения термического сопротивления — увеличение площади поверхности теплообмена со стороны теплоносителя с малой теплоотдачей. Применение развитой ребристой поверхности теплообмена интенсифицирует процесс теплоотдачи с этой стороны, что приводит к росту коэффициента теплопередачи и к общей интенсификации процесса теплообмена.  Рис. 16.6. Теплопередача через ребристую стенку виды оребрения

Спиральный, спиральнопрерывистый, кольцевой

  1. Цеплаабмен у стрыжні (рабры) нязменнага сячэння. Каэфіцыент эфектыўнасці рабра.

Цеплаабмен у рабры нязменнага сячэння. Каэфициент эфекциунасци рабра Коэффициент эффективности ребра Е является его рабочей характеристикой и представляет собой отношение теплового потока, действительно рассеиваемого ребром в окружающую среду, к тепловому потоку который ребро могло бы отдать, если бы вся его поверхность при температуре t0:

 (2.5)

  1. Цеплааддача рабрыстай паверхні.
