ОТТО4

МИНИСТЕРСТВО ЗДРАВООХРАНЕНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ

Федеральное государственное бюджетное образовательное учреждение высшего образования «Санкт-Петербургский государственный химико-фармацевтический университет» Министерства здравоохранения Российской Федерации (ФГБОУ ВО СПХФУ Минздрава России)

Факультет промышленной технологии лекарств

Кафедра Процессов и аппаратов химической технологии

Лабораторная работа №4 на тему:

Оборудование для перемещения жидкостей, насосы

Вариант №5

Циркуляционные насосы (шестеренчатые, одновинтовые и др.)

по учебной дисциплине

ОТТО

«ОСНОВЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ТЕХНОЛОГИЧЕСКОГО ОБОРУДОВАНИЯ»

Форма обучения - очная

по направлению подготовки 18.03.01 Химическая технология,

уровень высшего образования – бакалавриат

Выполнили: студентки 3 курса 570 группы Тарасова К.И.

Проявина Л.В.

Проверил: Ганин Павел Георгиевич

Дата сдачи 24.09.2019 г

Санкт-Петербург,

2019 год

Цель работы

Изучение насосов различных конструктивных типов.

Приобретение практических навыков в решение проблемных производственных ситуаций.

Задачи работы

Получение знаний о классификации, назначении, принципов работы, конструкции, областей применения, а также особенностей эксплуатации, технического обслуживания и ремонта насосов.

Краткие сведения

Для транспортировки жидкостей (растворов) в трубопроводах используются насосы разнообразных конструкций. Насосная установка, наряду с собственно насосом, содержит также электродвигатель в качестве приводного блока, который через муфту приводит в действие вал насоса.

В зависимости от специфики конкретного технологического процесса, в каком необходимо обеспечение перекачивания жидкости, выбираются насосы различных конструктивных типов. При выборе конструктивного исполнения и технических характеристик насоса необходимо знать: являются ли жидкость агрессивной или неагрессивной; температуру и вязкость жидкости, необходимый расход и напор жидкости, условия эксплуатации, а также другие особенности.

Важнейшие характеристики (параметры) насоса:

· производительность (объемная подача) - объем жидкости, перекачиваемый насосом в единицу времени;

· напор (высота подачи) - определяет максимальную высоту, на которую насос может поднять столб воды;

· мощность (мощность потребляемая);

· масса и габариты.

Классификация насосов построена преимущественно на основе конструктивного исполнения (принципа действия их подающего элемента).

Циркуляционные насосы, именуемые также ротационными, энергия и давление в них повышаются в результате вытеснения жидкости из замкнутого пространства при помощи рабочих органов - одного или нескольких вращающихся поршней, которые посредством своего движения вращения изменяют размер и форму рабочего пространства насоса, обеспечивая таким образом объемную подачу.

Применение циркуляционных насосных агрегатов происходит в системах отопления и охлаждения, например:

• химическая промышленность;

• системы водоснабжения;

• системы горячего водоснабжения и отопления;

• устройство «теплого пола»;

• вентиляционные системы;

• системы кондиционирования.

Описание и принцип работы

Циркуляционный насос – агрегат, который устанавливают прямо в трубопровод для принудительного перемещения по нему жидкости или теплоносителя. Оснащаются циркуляционные установки предпочтительно «мокрым ротором», который помещен в эту жидкость. Смазка и охлаждение его подвижных частей происходит той же протекающей жидкостью, благодаря чему такие насосы работают долго, бесшумно и надежно. От действия центробежной силы происходит вброс воды в трубопровод из корпуса насоса. Различаются по мощности, назначению, конструктивным особенностям.

Рисунок 1. Шестеренчатый насос

Циркуляционные насосы

· шестеренчатые насосы,

· роторно-поршневые насосы,

· одновинтовые насосы,

· многовинтовые насосы,

· рукавные насосы;

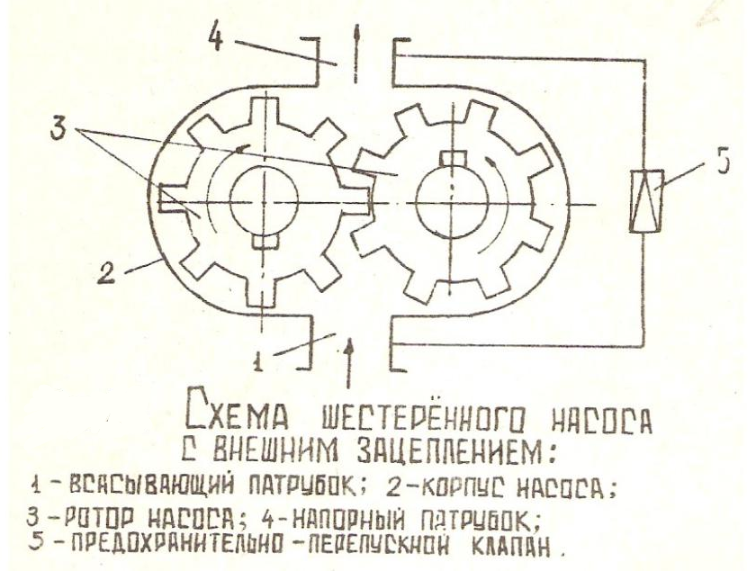

Шестеренчатый

Рисунок 2.

Они имеют в качестве вращающегося поршня пару шестерен на валах, которые с геометрическим замыканием вращаются в корпусе в противоположных направлениях. Зубчатые колеса захватывают своими боковыми поверхностями на стороне всасывания транспортируемую жидкость, во впадинах колес (камерах нагнетания) перемещают ее на сторону нагнетания и отжимают в напорный трубопровод.

Благодаря простоте конструкции шестеренные гидромашины получили очень широкое распространение в качестве нерегулируе­мых насосов, применяемых для питания гидропередач небольшой мощности с дроссельным управлением, для подачи смазки, для пи­тания систем управления.

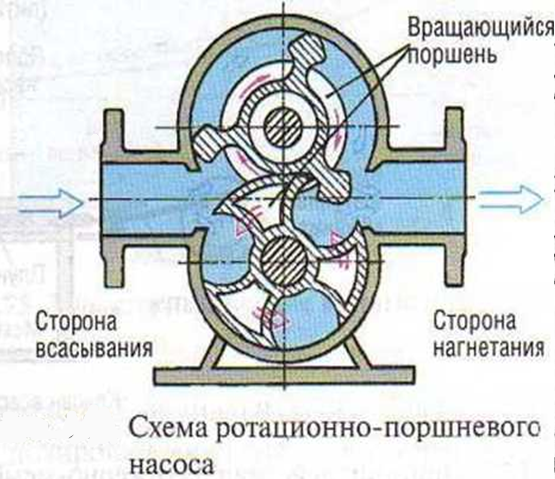

Роторно-поршневой

Рисунок 3.

Ротационно-поршневые насосы имеют два входящих в зацепление друг с другом вращающихся поршня, которые в процессе вращения захватывают порцию жидкости на стороне всасывания и перемещают ее на сторону нагнетания.

Винтовые

Винтовой — насос, в котором создание напора нагнетаемой жидкости осуществляется за счёт вытеснения жидкости одним или несколькими винтовыми металлическими роторами, вращающимся внутри статора соответствующей формы. Винтовые насосы являются разновидностью роторно-зубчатых насосов и легко получаются из шестерённых путём уменьшения числа зубьев шестерён и увеличения угла наклона зубьев.

Применяются двух и трёхвинтовые машины, однако более распространены трёхвинтовые, в которых ведущий винт уравновешен в радиальном направлении. Винты применяются двухзаходные, причём направление нарезки на ведущем и ведомых винтах противоположное. Эти насосы могут работать при давлениях до 30 МПа.

Рисунок 4.

Перекачивание жидкости происходит за счёт перемещения её вдоль оси винта в камере, образованной винтовыми канавками и поверхностью корпуса. Винты, входя винтовыми выступами в канавки смежного винта, создают замкнутое пространство, не позволяя жидкости перемещаться назад.

· технические характеристики насосного оборудования;

Рукавный

В рукавном насосе два, три или четыре вращающихся ролика сжимают в контактных местах размещенный по кругу в корпусе насоса и обладающий высокой упругостью пластиковый шланг. Между роликами заключается определенный объем жидкости, которая в результате их вращения перемещается со стороны всасывания на сторону нагнетания.

Рисунок 5. Схема рукавного насоса

Принципы технического обслуживания насосного оборудования

Залогом длительного срока службы гидромашин является предупреждение и своевременное устранение неполадок, для этого рекомендуется:

• Проверять места подсоединения на предмет протечек. При выявлении выполнять замену прокладки и уплотнителя (пакля, ФУМ-лента и т.п.).

• Звук работающего двигателя не должен сопровождаться лязгами или ударами, посторонними звуками.

• Двигатель не должен сильно вибрировать.

• Проверять давление в линии и его соответствие номинальному.

• Важно наблюдать за напором жидкости, поступающей в насос.

• Проверять место соединения трубы и агрегата.

• Визуально проверять наличие и состояние заземления.

• Проверять зажимы и уплотнители в оборудовании.

Эксплуатация насосного оборудования

• Работа насоса невозможна без наличия жидкости в системе;

• Нельзя, чтобы устройство работало с нулевой подачи;

• При простое необходимо для профилактики включать оборудование раз в месяц на 10-15 минут;

• Температура жидкости устанавливается не выше 65 градусов, чтобы исключить отложения в виде жестких солей;

• При работе очень важно соблюдать диапазон подачи жидкости.

Выбор конкретной марки оборудования

Рисунок 6.

Центробежный химический насос ADH80 (MB 80) производителя AlphaDynamic обладает химической стойкостью, он герметичен и предназначен для перекачивания агрессивных и нейтральных смесей. Наши насосы (центробежные насосы, погружные насосы) обладают высокими характеристиками и ведут работу в самых разных средах (от водопроводной воды до растворов кислот).

Материалы исполнения полипропилен РР, PVDF/ECTFE (тефлон усиленный стекловолокном) Возможность перекачивать очень сильно загрязненные жидкости. В конструкции не содержится сваренных деталей.

Рисунок 7.

Рисунок 8. Особенности эксплуатации

Список литературы
