.docxМИНИСТЕРСТВО ЗДРАВООХРАНЕНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ
Федеральное государственное бюджетное образовательное учреждение высшего образования «Санкт-Петербургский государственный химико-фармацевтический университет» Министерства здравоохранения Российской Федерации (ФГБОУ ВО СПХФУ Минздрава России)
Факультет промышленной технологии лекарств
Кафедра Процессов и аппаратов химической технологии
Отчет по
Решению производственной задачи
по учебной дисциплине
ОТТО
«ОСНОВЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ТЕХНОЛОГИЧЕСКОГО ОБОРУДОВАНИЯ»
Форма обучения - очная
по направлению подготовки,
уровень высшего образования – бакалавриат
Выполнила: студентка 3 курса 570 группы Тарасова К.И., Проявина Л.В.
Проверил:
Дата сдачи 15.10.2019 г
Санкт-Петербург,
2019 год
Производственная задача
Фармацевтическая компания планирует производство лекарственного препарата, основой которого будет служить сахарный сироп 64%.
Масса сахарного сиропа на одну загрузку по плану составляет X кг. Подберите по каталогам соответствующее процессу и объему загрузки емкостное оборудование.
Вариант №5. Объем загрузки - 290 кг.
Необходимые сведения |
Показатели |
|
1. |
Название оборудования (или обозначение по ТУ, ОСТ, ГОСТ, каталогу) |

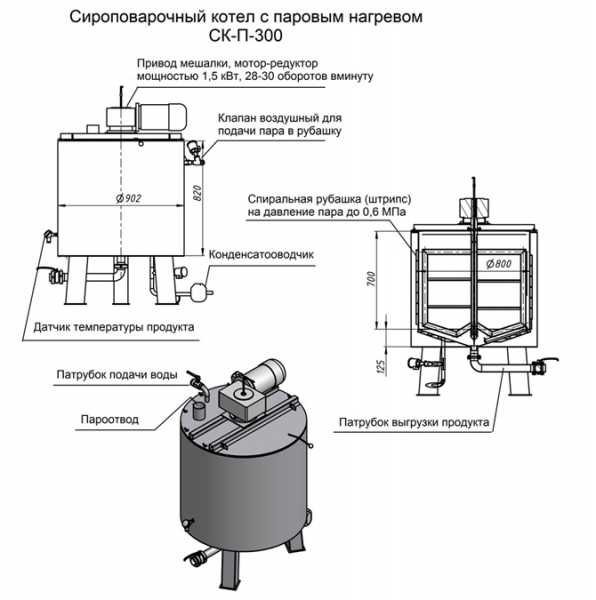

Сироповарочный котел с паровым нагревом СК-П-300 |
2. |
Назначение оборудования |
Варка сиропов для фармацевтических целей |
3. |
Объем, м³ |
|
|
геометрический |
350 |
|
рабочий |
300 |
4. |
Характеристика рабочей среды: |
концентрированный раствор сахара в воде |
|
физическое состояние |
прозрачная густая жидкость |
|
состав, концентрация, процент плотности, кг/м³ |
концентрация 64% |
|
вызывает ли среда: - коррозионное растрескивание; - межкристаллитную коррозию. |
нет |
|
температура кипения, при давл. 0,07Мпа (0,7 кгс/см²), °С |
|
|
класс опасности вредных веществ ГОСТ 12.1.007-76 |
|
|
категория и группа взрывоопасности ГОСТ 12.1.011-78 |
|
|
пожароопасность ГОСТ 12.1.004-91 |
|
5. |
Рабочие параметры среды: |
|
|
рабочее давление, МПа (кгс/см²) |
|
|
рабочая температура, °С |
140 |
6. |
Тип аппарата: горизонтальный, вертикальный |
вертикальный |
7. |
Внутренний диаметр обечайки, мм: |
800 |
8. |
Форма: |
цилиндрическая |
|
днища: плоское, коническое, эллиптическое |
коническое |
|
крышки: плоское, коническое, эллиптическое |
плоское |
9. |
Обогрев: |
пар до 0,6 МПа |
|
рубашка (высота или внутренний диаметр или поверхность обогрева) |
Спиральная (штрипс) D = 800 |
|
змеевик (внутренний, наружный, поверхность теплообмена или диаметр трубы и число витков) |
- |
10. |
Тип мешалки: якорная, лопастная, рамная, пропеллерная |
Рамная с фторопластовыми скребками |
|
скорость вращения (об/мин) |
28-30 |
|
мощность эл. двигателя (кВт) |
1,5 |
11. |
Тип опор, количество опор: |
регулируемые |
|
для горизонтальных аппаратов |
- |
|
для вертикальных аппаратов |
3 |
12. |
Габаритные размеры оборудования, мм: Длина х ширина х высота |
850 x 850 x 1450 |
13. |
Материальное исполнение: * |
Нержавеющая сталь |
|
материал корпуса |
AISI304 (08Х18Н10) |
|
скорость коррозии, мм/год |
менее чем 100мкм/год |
|
материал рубашки |
- |
|
скорость коррозии, мм/год |
- |
14. |
Теплоизоляция: да, нет |
да |
|
толщина теплоизоляции, мм: |
80 |
15. |
Лестницы и площадки обслуживания |
возможно |
16. |
Штуцеры, люки: |
штуцер |
|
назначение |
подача воды |
|
количество |
1 |
|
расположения |
на крышке емкости |
|
вылет (длина) |
- |
|
условный проход (мм) |
- |
|
условное давление (кгс/см²) |
- |
17. |
Необходимость установки указателя уровня |
возможно |
18. |
Средняя температура наиболее холодной пятидневки, °С |
|
19. |
Минимальная температура, которую может принять стенка аппарата в рабочих условиях, °С |
|
20. |
Специальные требования для оборудования под пищевые продукты: |
|
|
1) необходимость полировки: |
|
|
внутренней поверхности |
|
|
внутренних сварных швов |
|
|
2) поставка с гигиеническим сертификатом |
|
21. |
Дополнительные требования заказчика: |
|
