Федеральное государственное бюджетное образовательное учреждение

высшего профессионального образования

Чувашский государственный университет им. И.Н. Ульянова

Факультет Энергетики и Электротехники

Кафедра Теоретические основы электротехники

Лабораторная работа № 1

Выполнил: ст. гр. ЭЭ-22-09

Кузнецов С. Д.

Проверил:

Чебоксары 2013

1. Цель работы.

Целью данной лабораторной работы является изучение программного комплекса PSCAD. Рассмотрение основных элементов и построение простейшей схемы.

2. Программный комплекс PSCAD

PSCAD/EMTDC (Power Systems Computer Aided Design) предоставляет пользователю возможность схематично строить сеть, выполнять моделирование, анализировать результаты, управлять данными в интегрированном графическом интерфейсе, разрабатывать собственные модели вставок постоянного тока, SVC, ветроустановок.

PSCAD/ позволяет решать следующие задачи:

• исследования переходных процессов в электроэнергетических системах, включая короткие замыкания, автоматическое повторное включение, броски тока, феррорезонанс;

• исследование подсинхронного резонанса (SSR);

• оценка согласования уровней изоляции и грозовых импульсов;

• эффекты DC токов и геомагнитно-индуцируемые токи, эффекты пусковых токов и феррорезонанс;

• анализ потокораспределения и переходных процессов для взаимосвязанных энергосистем, как, например, включение нового оборудования, учёт пропускной способности, аварийных ограничений, оценка технических возможностей передачи и т.д.;

• дополнительное исследование систем управления вставками постоянного тока, FACTS и ветрогенераторными установками.

3. Схема на PSCAD

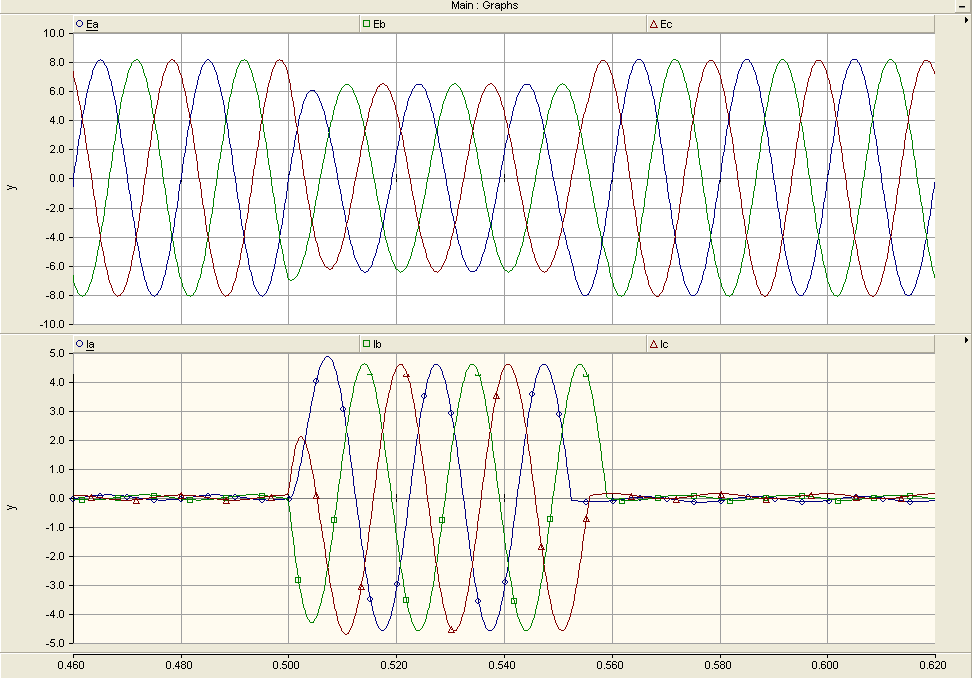

4. Схема на PSCAD при

5. Выводы

1. Я изучил программное обеспечение PSCAD.

2. Рассмотрел основные элементы PSCAD.

3. Построил простейшую схему сети.

4. Рассмотрел осциллограмму токов и напряжений в нормальном режиме и при К3 в конце линии.
