5.2 Расчет дифференциальной отсечки

Дифференциальная отсечка (ДО) реагирует на первую гармонику дифференциального тока. Применение ДО позволяет повысить быстродействие дифференциальной защиты при больших кратностях тока КЗ в защищаемой зоне. При выборе уставки ДО необходимо обеспечивать отстройку от режима максимального тока внешнего КЗ (сквозного тока).

По условию отстройки от режима максимального сквозного тока уставку ДО можно находить из выражения (Таблица 3.1 строка 5).

.

В первичных величинах

5.3 Расчет дистанционной защиты

Расчет уставок первой ступени ДЗ

где для первой ступени ДЗ;

где для линий 330-500кВ - нормированное сопротивление опоры растекания тока в земле;

-для первой ступени – расстояние между замкнувшимися фазами при К2, ;

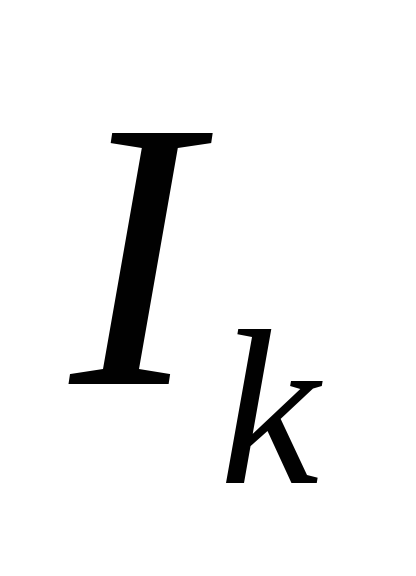

ток в месте КЗ (Таблица 3.1 строка 6).

где для первой ступени ДЗ;

Проверим чувствительность первой ступени.

Рассчитаем коэффициент чувствительности по реактивной и активной мощности от междуфазных КЗ

где и- модуль и угол сопротивления замера при К2 в конце зоны

(Таблица 3.1 строка 8)

Рассчитаем коэффициент чувствительности по реактивной и активной мощности от земляных КЗ

Расчет уставок второй ступени ДЗ

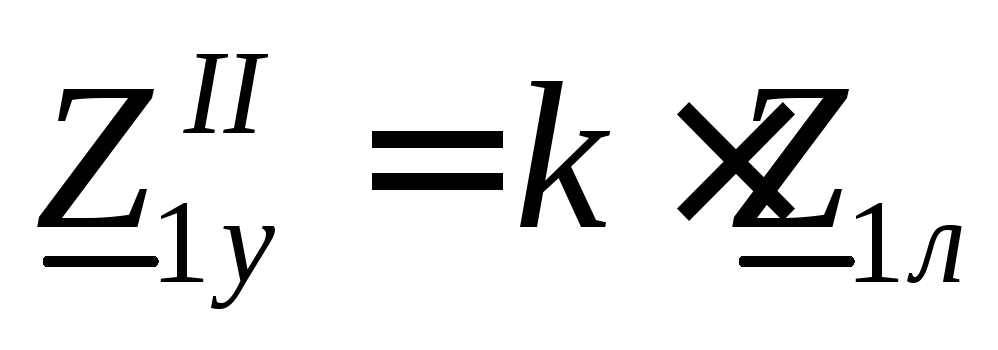

где для второй ступени ДЗ;

где для второй ступени ДЗ;

где - время работы защиты первой ступени

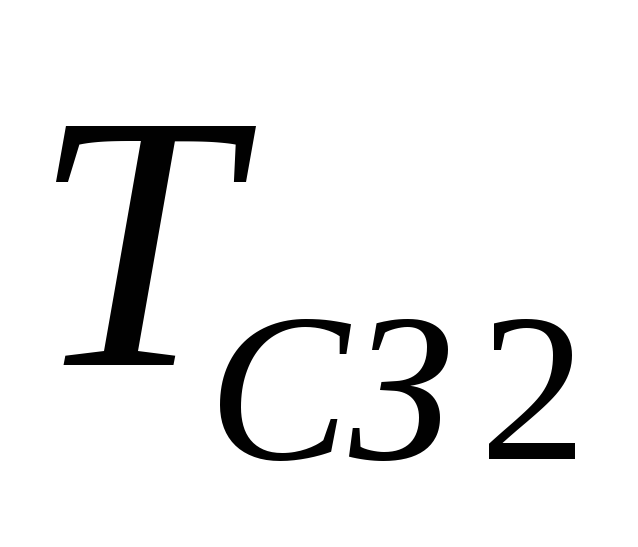

- ступень селективности

Проверим чувствительность второй ступени.

Расчет уставок третей ступени ДЗ

где для третей ступени ДЗ

- коэффициент возврата

Ом - замер сопротивления в нагрузочном режиме ;

Ом

, так как в нагрузочном режиме нет нулевой последовательности

Для отстройки от нагрузочного режима в IED REL 670 используется функция ОКП. Основное назначение – обнаружение повреждения и выбор поврежденной фазы. ОКП является пусковым органом ДЗ для всех ступеней.

Рассчитаем дополнительные уставки для построения функции ОКП.

- угол, определяющий сектор области режима нагрузки, примем равным 30 градусов.

- уставка отстройки от нагрузочного режима:

где k=0,85 коэффициент отстройки от нагрузочного режима

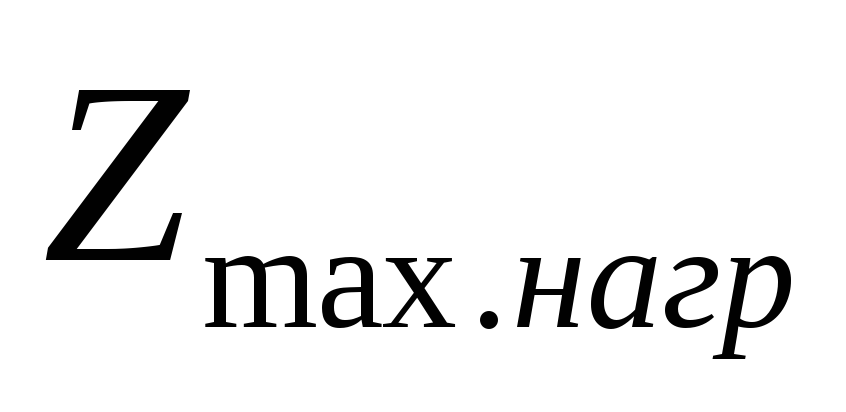

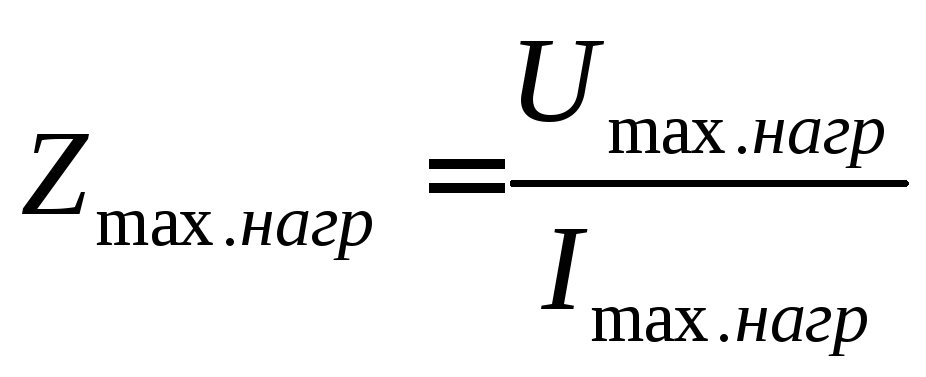

- замер сопротивления в максимальном нагрузочном режиме

- косинус угла от

Тогда имеем

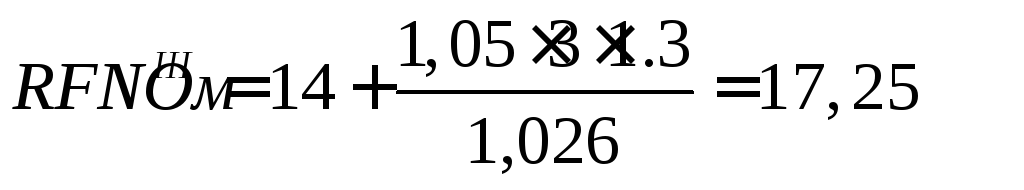

Уставки по реактивному сопротивлению и уставки переходного сопротивления выберем таким образом, чтобы надежно охватить характеристики сопротивления всех ступеней.

5.4 Расчет быстродействующей мтз - токовая отсечка

Для быстрого отключения повреждения, сопровождаемого большими токами К3, в интеллектуальном устройстве IEDREL670 предусмотрена функция — токовая защита без выдержки времени с тремя фазными токовыми органами (токовая отсечка).

Ток срабатывания токовой отсечки должен быть отстроен от максимального тока через защиту - при трехфазном К3 в конце защищаемой линии.

При определении тока срабатывания вводится коэффициент надежности, учитывающий погрешность токового органа 1%, погрешность вследствие влияния электромагнитных переходных процессов 5%, погрешность трансформаторов тока в режиме переходных процессов и неточность исходных данных сети 20%.

Таким образом коэффициент надежности , равен:

С запасом принимаем .

Уставка токовой отсечки:

6. Расчет уставок линейной автоматики

6.1 Расчет уставок апв

Устройство защиты линии RED670 обеспечивает функцию АПВ - как быстродействующего, так и с выдержкой времени. Устройство позволяет реализовать до пяти попыток АПВ.

Функция АПВ может взаимодействовать с функцией контроль синхронизма и с функцией контроля напряжения, т.е. возможно реализовать АПВ с контролем напряжения и синхронизма.

Выдержка времени АПВ определяется следующими составляющими:

временем действия защит с обеих сторон линии;

временем отключения выключателей;

временем готовности привода выключателей;

временем, необходимым для ионизации пространства в месте КЗ;

временем запаса выдержки времени и др.

где: - наименьшее время срабатывания рассматриваемой защиты;

- наибольшее время срабатывания защиты противоположной стороны линии;

- время отключения выключателя противоположной стороны линии;

- время отключения выключателя рассматриваемой стороны линии;

- время деионизации;

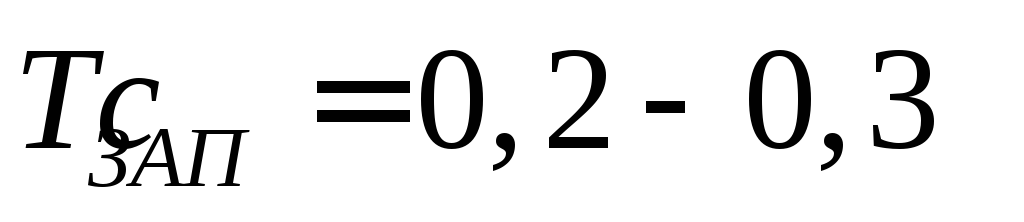

- время запаса;

- время включения выключателя рассматриваемой стороны линии.

При этом время АПВ должно быть больше времени готовности рассматриваемого выключателя к циклу «включить-отключить» с учетом времени отключения выключателя и необходимого запаса.
