8. Расчет резервной защиты
Токовая отсечкаот многофазных КЗ. Измерительный орган тока отсечки от междуфазных КЗ включен на токи фаз А и С.
Ток срабатывания определим по условию отстройки при внешнем КЗ, то есть в точке 5 схемы замещения: А
Коэффициент чувствительности проверяем при К(2)вблизи места установки защиты в минимальном режиме (узел 1).;
ТО по условиям чувствительности удовлетворяет.
Расчет дистанционной защиты
I ступень имеет форму окружности, проходящую через начало координат.
Сопротивление срабатывания определяется:
, гдеkотс=1.15 – коэффициент отстройки,,
Ом

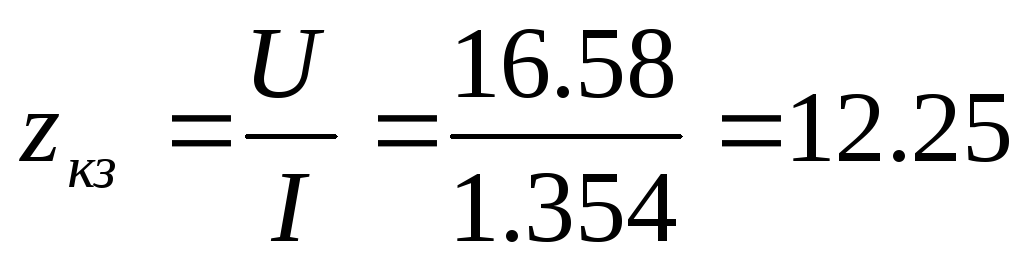

Чувствительность проверяем при К(2)в начале зоны (см. результаты расчета режимов):
Ом;
рис.5 Характеристика срабатывания РС Iступени
II ступень дистанционной защиты
Имеет характеристику срабатывания в виде четырехугольника, сопротивление срабатывания определяется отстройкой от КЗ на шинах ВН трансформаторов:
XТ- сопротивление трансформатора на конечной отпайке;

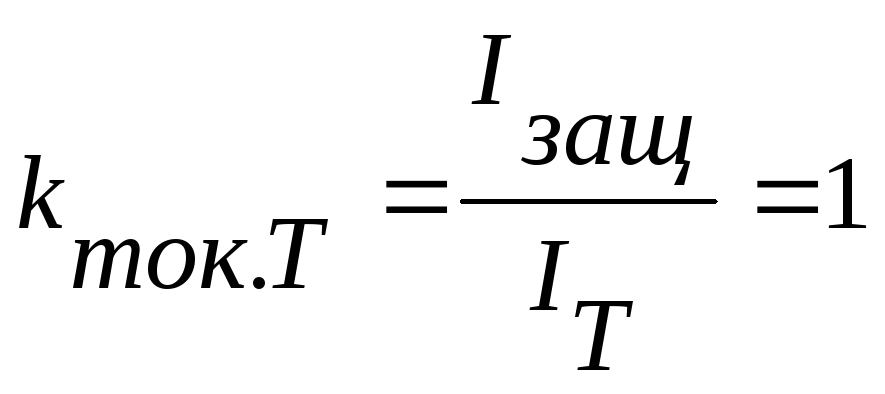

Коэффициент токораспределения: .

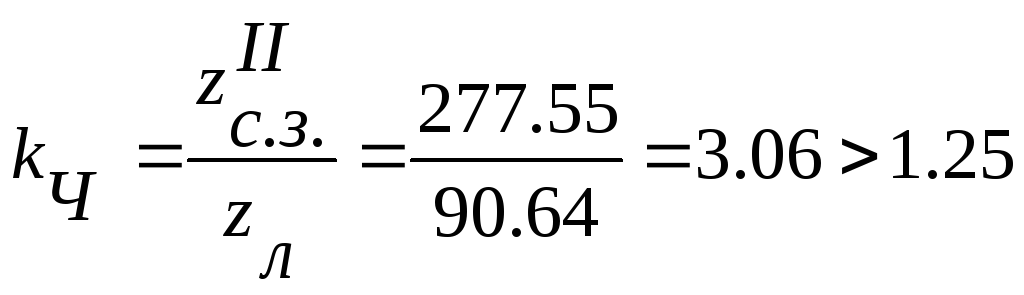

Чувствительность проверяется при металлическом КЗ в конце защищаемой линии:
,
рис.5 Характеристика срабатывания РС IIступени
Выдержка времени с
с - максимальное время действия быстродействующих защит следующего участка или защит трансформаторов отпаек,с - ступень селективности.
III ступень дистанционной защиты
Осуществляет дальнее резервирование. Сопротивление срабатывания IIIступени выбирается по условию отстройки отпо выражению:
Ом
Выдержка времени
рис.5 Характеристика срабатывания РС IIIступени

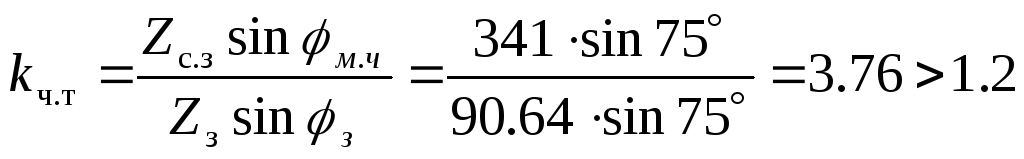

Проверяется чувствительность при КЗ в конце смежной линии.

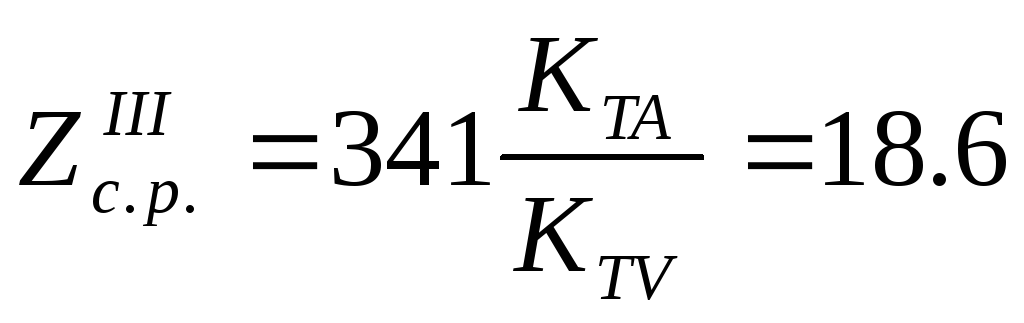

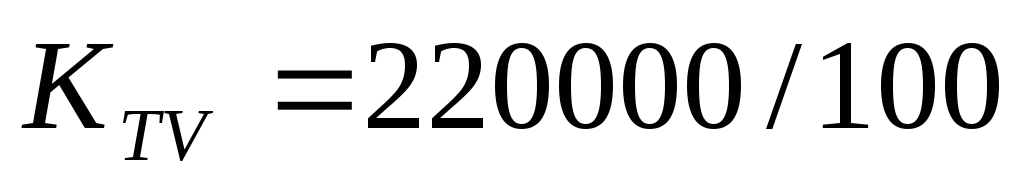

Сопротивления срабатывания реле определяются при условии что и:
Ом; Ом;Ом
Для правильной работы должна быть проверена чувствительность каждой ступени по току точной работы, определяемая коэффициентом чувствительности при КЗ между тремя фазами в расчетной точке:, где- минимальный первичный ток точной работы рассматриваемой ступени защиты. Ток- ток при КЗ в конце защищаемой зоны, при этом минимальное значение.
Проверяем чувствительность по току точной работы для каждой ступени:
I ступень: ;
II ступень: .
9. Расчет тнзнп
I ступень Ток срабатывания определяется отстройкой от тока замыкания в конце линии (узел 11) при К(1) в максимальном режиме
А, где kотс=1.3– коэффициент отстройки.
Чувствительность проверяем при К(1) в начале линии (узел 2):
,
II ступень Ток срабатывания определяется из условий:
1) Согласования I ступени защиты предыдущей линии
2) Отстройки от утроенного тока нулевой последовательности в защите в неполнофазном режиме в цикле ОАПВ
Поскольку линия питается непосредственно с шин электростанции, то эти условия в данном случае неприменимы.

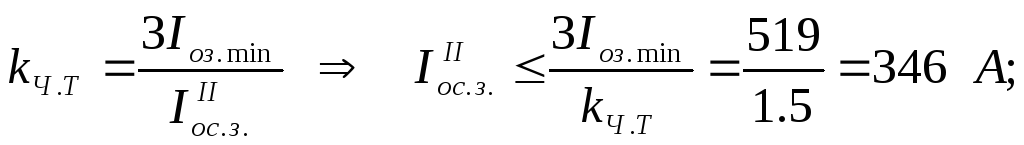

Определим ток срабатывания исходя из требуемого коэффициента чувствительности при однофазном КЗ в конце зоны.
Время срабатывания определяется из условия отстройки от времени срабатывания быстродействующих защит смежного элемента. В данном случае это дифференциальная защита трансформатора.
где tбыстр=0.1 c; Δt=0.5 c – ступень селективности.
