20)Схема защитного заземления в сети с глухозаземленной нейтралью.

При замыкании фазы на корпус в цепи, образовавшейся через землю будет проходить ток:

(4.3)

благодаря которому на корпусе относительно земли возникает напряжение:

(4.4)

где:	Uф	фазное напряжение, В
	R0, Rз	сопротивление заземлений нейтрали и корпуса, Ом.

Ток I_з может оказаться недостаточным, чтобы вызвать срабатывание защиты и электроустановка может не отключиться.

Трёхфазную сеть с глухозаземлённой нейтралью нельзя применять по двум причинам:

1) При замыкании на корпус не обеспечивается чувствительность автоматических выключателей и автоматическая защита может не сработать

2)При замыкании на корпус напряжение на корпусе будет равно половине фазного, которое считается опасным для человека

21) Замыкание фазы на землю в 3-х фазной четырёхпроводной сети до1 кВ с изолированной нейтралью.

Вывод: В 4^х проводной сети с изолированной нейтралью при случайном замыкании фазы на землю между нулевым защитным проводом и землёй, а следовательно, между каждым зануленным корпусом и землей, возникает напряжение U_к, близкое к значению U_ф. Например, при U_ф=220В, U_к220В. Что является весьма опасным. Ее применение запрещено.

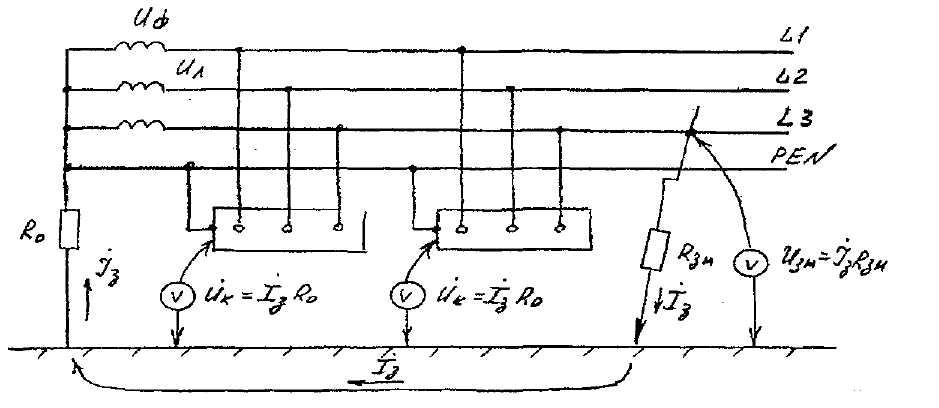

22) Замыкание фазы на землю в 3-х фазной четырёхпроводной сети до 1 кВ с заземлённой нейтралью.

В сети с заземленной нейтралью при случайном замыкании фазы на землю будет обеспечиваться безопасность, так как при замыкании фазы на землю фазное напряжение U_ф разделится пропорционально сопротивлениям R_зм (сопротивления замыкания фазы на землю) и R_о (сопротивление заземления нейтрали), благодаря чему напряжение между зануленным оборудованием и землей U_к снизится и будет равно:

(4.5)

где:

Iз

ток замыкания на землю фазы

Как правило, сопротивление, которое оказывает грунт току замыкания фазы на землю R_зм, во много раз больше сопротивления заземления нейтрали R₀. Поэтому U_к оказывается незначительным.

Например, при U_ф=220В, R₀ =4 Ом, R_зм=100 Ом

При таком напряжении и токе прикосновение к корпусу неопасно.

23) Замыкание фазы на корпус при обрыве нулевого защитного проводника в сети без повторного заземления и с повторным заземлением нулевого защитного проводника.

Для уменьшения опасности поражения людей электрическим током в случаях обрыва нулевого защитного проводника и замыкания фазного проводника на корпус применяют повторное заземление нулевого защитного проводника.

При случайном обрыве нулевого защитного провода и замыкании фазы на корпус (за местом обрыва) отсутствие повторного заземления приведёт к тому, что напряжение относительно земли оборванного участка нулевого защитного провода и всех присоединенных к нему корпусов окажется равным фазному напряжению сети (U_ф)

Это напряжение опасное для человека будет существовать длительно, поскольку поврежденная электроустановка не будет отключаться от защиты, а обрыв нулевого проводника трудно обнаружить, чтобы отключить вручную.

Если же нулевой защитный проводник будет иметь повторное заземление, то при его обрыве сохранится цепь тока I_з через землю (рис. 4.9, б), а напряжение прикосновения на корпусе относительно земли за местом обрыва снизится до назначения:

(4.6)

где:	Iз	ток, проходящий через землю
	Rn	сопротивление повторного заземления нулевого защитного провода

Корпуса электрооборудования, присоединенные к нулевому защитному проводнику до места обрыва также окажутся под напряжением относительно земли:

Сумма U_к и U₀ равны фазному напряжению:

U_к + U₀= U_ф

Если R_о= R_n, то корпуса, присоединенные к нулевому защитному проводу, как до, так и после обрыва, будут иметь одинаковый потенциал:

U_к = U₀= 0,5U_ф

Этот случай является наименее опасным, так как при других соотношениях R₀ и R_n часть корпусов будет находиться под напряжением большим 0,5U_ф, а другая часть корпусов под напряжением меньшим 0,5U_ф.

Поэтому повторное заземление значительно уменьшает опасность поражения электрическим током, возникающую при обрыве нулевого защитного проводника, но не может обеспечить условий безопасности, которые существовали до обрыва.
