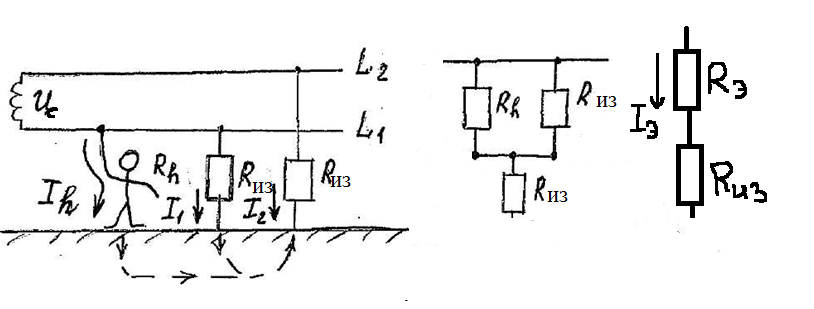

10)Ток, проходящий через тело человека, при однофазном прикосновении в 2-х проводной сети изолированной от земли (схема, формула).

При такой схеме, ток протекающий через человека считается неотпускающим.

В сетях с двухпроводной сетью с изолированной нейтралью исход поражения электрическим током напрямую зависит от сопротивления изоляции. Повышая сопротивление изоляции можно добиться безопасного обслуживания эл. установок.

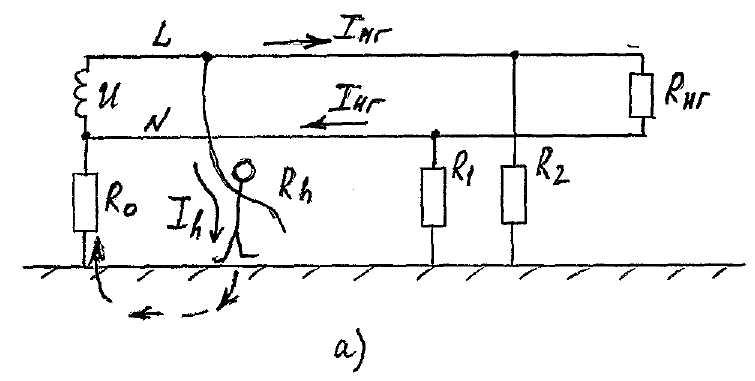

11)Ток, проходящий через тело человека, при однофазном прикосновении в однофазной двухпроводной сети с заземлённым проводом (схема, формула).

В однофазной двухпроводной сети с заземлённым проводом, ёмкостью которой можно пренебречь при прикосновении к незаземлённому проводу напряжение прикосновения и ток через тело человека определяются выражениями:

При фазным напряжением 220 В при R_h=1000 Ом, ток через человека будет:

Ток протекающий через человека в два раза превышает велечину порогового фибриляционного тока

Влияние сопротивлений и изоляции проводов сети в этом случае незначительно и ими можно пренебречь.

В случае. когда человек имеет на ногах непроводящую обувь (например, диэлектрические галоши) и стоит на изолирующем основании (например, на деревянном полу), то принимая R_об= 100000 Ом и R_n=1000000 Ом, получим:

Этот ток не опасен для человека.

Для защиты в сетях с глухозаземлённой нейтралью применение изолирующих защитных средств, значительно уменьшает опасность поражения электрическим током

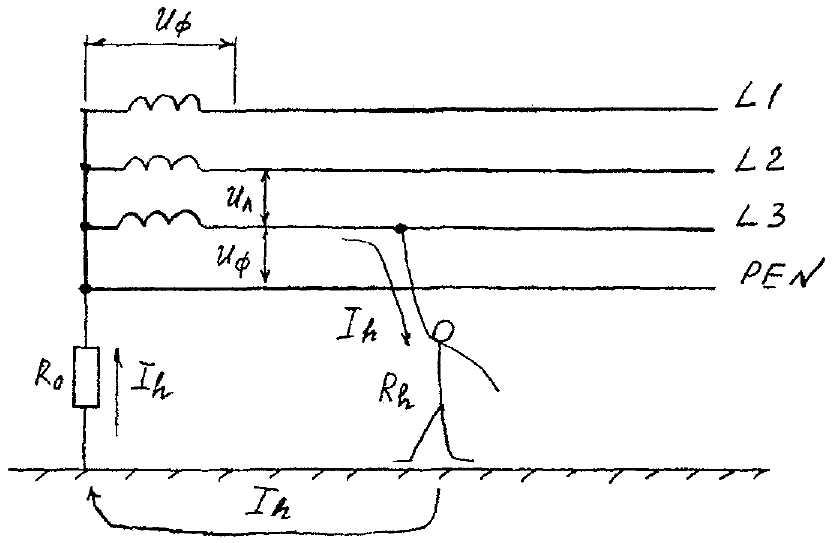

12) Ток, проходящий через тело человека, при однофазном прикосновении в 3-х фазной сети с заземлённой нейтралью (схема, формула).

Ток, проходящий через тело человека, будет определяться по формуле:

Обычно сопротивление заземления нейтрали (R₀) во много раз меньше сопротивления тела человека (R_h) и не превышает 10 Ом, им можно пренебречь

Так, в сети с фазным напряжением 220 В при R_h=1000 Ом, ток через человека будет:

Этот ток смертельно опасен для человека.

В случае, когда человек имеет на ногах непроводящую обувь (например, диэлектрические галоши) и стоит на изолирующем основании (например, на деревянном полу), то принимая R_об= 100000 Ом и R_n=100000 Ом, получим:

Этот ток не опасен для человека.

13)Ток, проходящий через тело человека, при однофазном прикосновении в 3-х фазной сети с изолированной нейтралью (схема, формула).

в сети с изолированной нейтралью условия безопасности находятся в прямой зависимости от сопротивления изоляции проводов сети относительно земли, (чем лучше изоляция, тем меньше ток, проходящий через тело человека).

14) Замыкания на корпус в электроустановках.

Замыкание на корпус - случайное электрическое соединение токоведущей части с металлическими нетоковедущими частями.

Напряжение прикосновения - напряжение между двумя точками цепи электрического тока, которых одновременно касается человек, чем дальше от заземлителя находится человек, тем больше U_пр. Так, при расстоянии х = ∞, а практически при х = 20 м (точка 1 на рис. 5) напряжение прикосновения имеет наибольшее значение: U_пр=φ_з; при этом α=1. Это наиболее опасный случай прикосновения. При наименьшем значении х, когда человек стоит непосредственно на заземлителе (точка 2 на рис. 5), U_пр = 0 и α = 0.

Запрещается применять единичный заземлитель с большими токами замыкания на землю. Для исключения поражения электрическим током при замыкании на землю применяются несколько заземлителей.
