17) Меры защиты от прямого прикосновения в электроустановках.

1) Основная изоляция- это изоляция токоведущих частей обеспечивающая защиту персонала от прямого прикосновения. Основная изоляция должна быть изготовлена так, что её удаление могло быть возможно только после её разрушения.

2) Ограждения и оболочки- защитные устройства предназначенные для предотвращения прикосновения или приближения людей к токоведущим частям, находящимся под напряжением. Ограждение может быть сплошным, сетчатым и дырчатым. Ограждения и оболочки могут удаляться только специальным инструментом и электротехническим персоналом.

3) Барьеры- предназначены для защиты электротехнического персонала от случайного прикосновения к токоведущим частям находящимся под напряжением. Для удаления и установки барьеров не требуется специальный инструмент, они устанавливаются как правило персоналом электротехническим

4) Размещение вне зоны досягаемости. Размещение электрооборудования и открытых токоведущих частей вне зоны досягаемости, применяется для защиты людей от прямого прикосновения к токоведущим частям в электроустановках до 1 кВ. Для электроустановок до 1 кВ расстояние между доступными одновременно прикосновению к токоведущим частям должно быть не менее 2.5 м.

5) Применение сверхнизкого малого напряжения для защиты от прямого и косвенного прикосновения. Сверхнизкое напряжение не превышает 50 В переменного и 120 В постоянного тока.

Защита от прямого прикосновения не требуется для эл. установок меньше 25В переменного тока и 60В постоянного.

18) Меры защиты при косвенном прикосновении в электроустановках.

1) Заземление- называется преднамеренное электрическое соединение, какой либо точки сети электроустановки или оборудования заземляющим устройством.

-Заземление молниезащит- это предномеренное соединения молниеприёмников и разрядников в цепях отвода от них токов молний в землю

-Защитное заземление- преднамеренное электрическое соединение с землёй или заземляющим устройством не токоведущих частей, которые могут оказаться под напряжением в следствии замыкания на корпус

-Защитное зануление в электрических установках до 1 кВ- называется преднамеренное соединение открытых проводящих частей с глухозаземлённой нейтралью

1) Выносное заземляющее устройство- характеризуется тем, что заземлитель вынесен за пределы площадки на которой размещено оборудование. Такие устройства можно использовать в электроустановках до 1 кВ с небольшими токами замыкания на землю

2) Контурное заземляющее устройство- характеризуется тем, что электроды заземлителя размещаются по контуру(периметру) и внутри площадки. В качестве горизонтального заземлителя используется металлическая полоса.

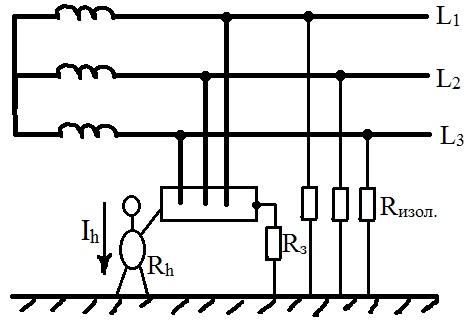

19) Принцип действия защитного заземления на примере сети до 1 кВ с изолированной нейтралью.

Принцип основан на снижении напряжения между корпусом и землей для снижения опасной величины.

Защитное заземление применяется в 3-х фазных сетях до 1 кВ с изолированной нейтралью

Сначала R_з нет:

Где: R_h=1000 Ом; =4500 Ом

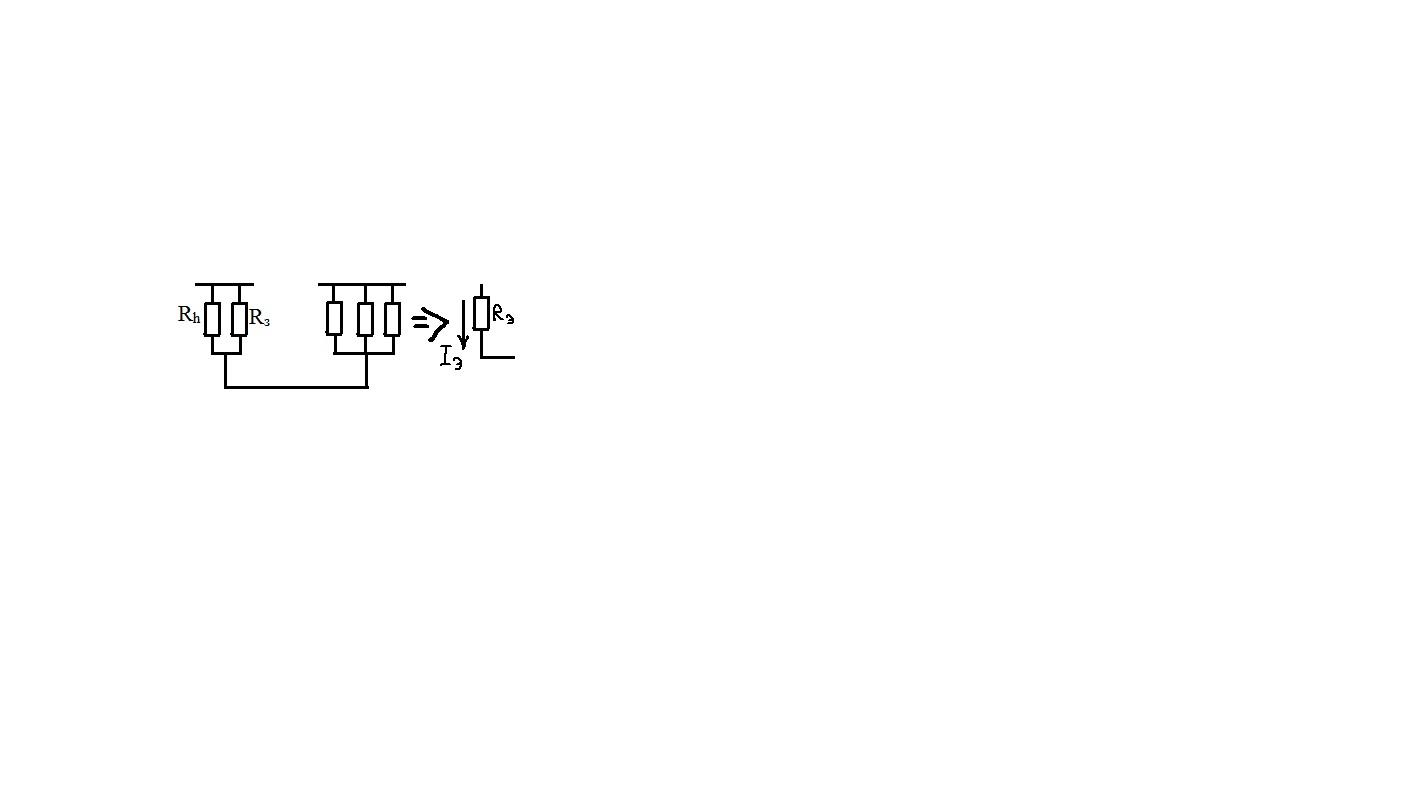

Теперь добавим R_з=4 Ом и пересчитаем ток проходящий через тело человека

(1)

Выразим из соотношения (1) ток через человека:

Применение защитного заземления полностью обеспечивает безопасность персонала
