- •Массообменное оборудование
- •а – с туннельными желобчатыми колпачками, б – с капсульными
- •1 - тарелка; 2 - патрубок; 3 - колпачок; 4 - переливная труба;
- •а – решетчатая тарелка; б – дырчатая тарелка; 1 – основание тарелки; 2–сливные
- •1 – собирающий конус; 2 – основание тарелки; 3 –патрубок для жидкости.
- •Абсорбер тарельчатый
- •Абсорбер насадочный
- •Адсорбер аксиального типа с неподвижным слоем адсорбента
- •Адсорбер с движущимся слоем адсорбента для разделения газов
- •Схема адсорбера с псевдоожиженным слоем адсорбента

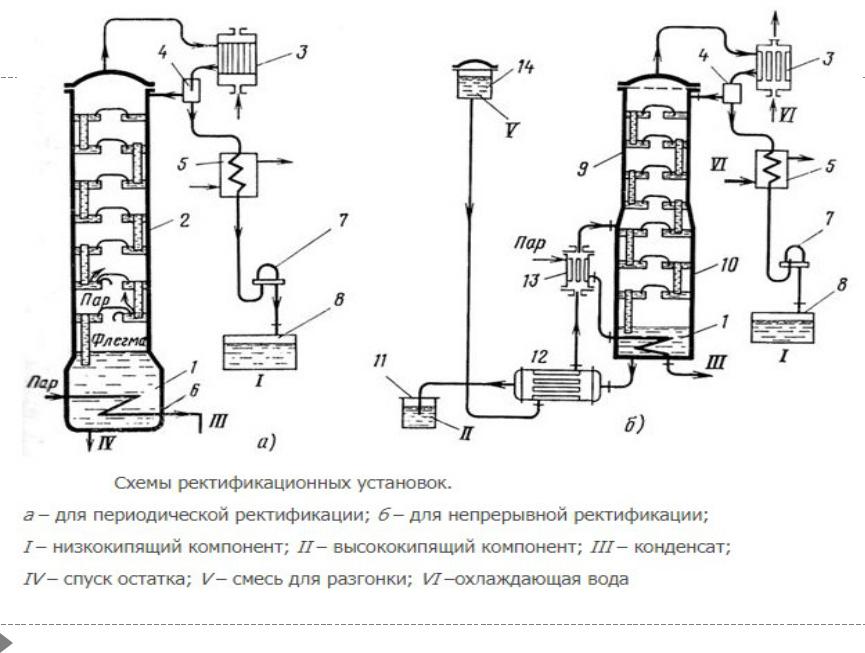

Массообменное оборудование
Выполнили: ст.гр. БТПп-16-01
Д.А.Корнаухова
А.Р.Валиева
2

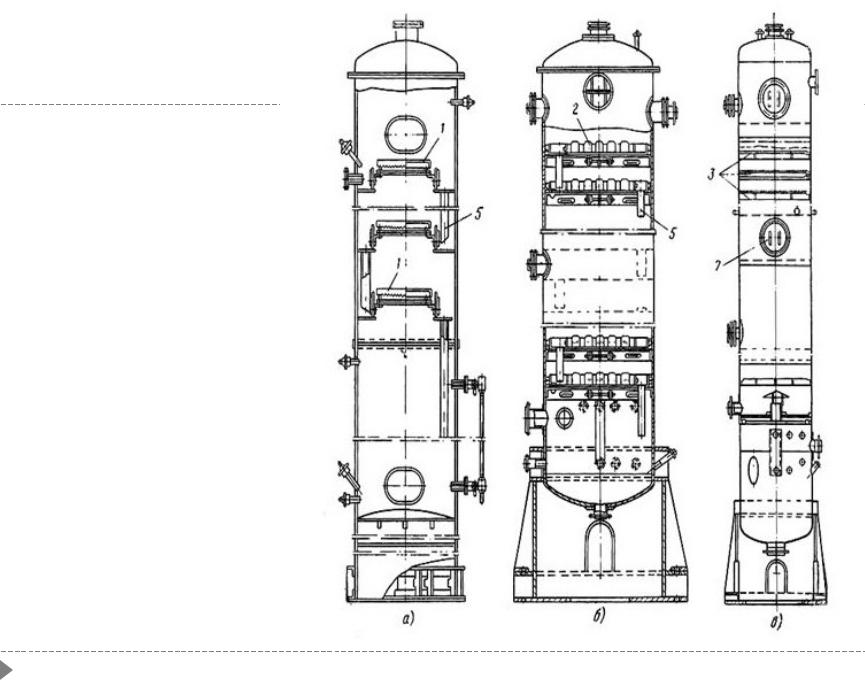

а – с туннельными желобчатыми колпачками, б – с капсульными
колпачками; в –с ситчатыми тарелками; г – с насадками из колец Рашига; 1 – тарелка с туннельными
колпачками; 2 – тарелка с капсульными колпачками; 3 –ситчатая тарелка; 4 – насадка; 5 – сливные трубы; 6 –тарелки для равномерного орошения насадки; 7 – люк; 8 – опорная решетка.
3

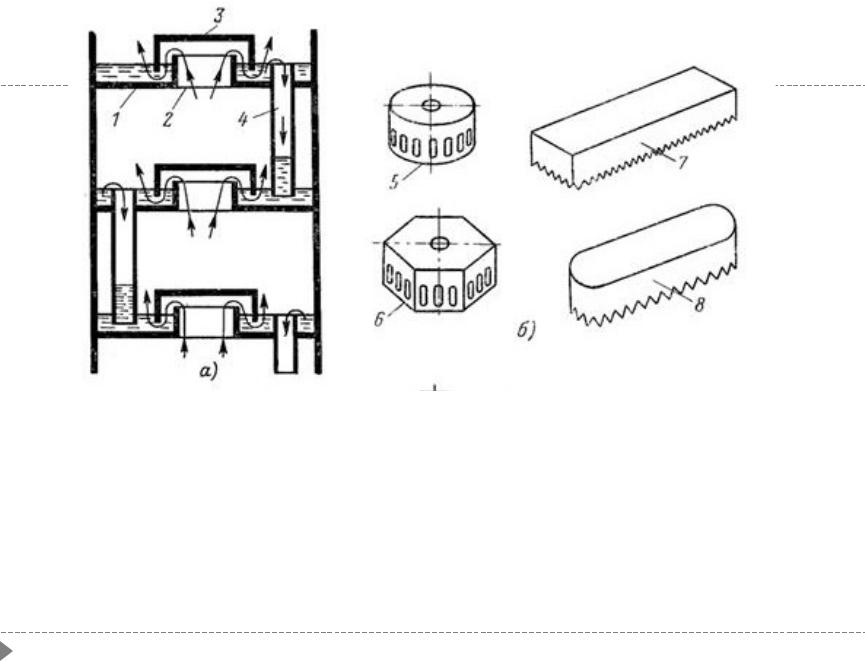

1 - тарелка; 2 - патрубок; 3 - колпачок; 4 - переливная труба; 5 - капсульный колпачок с прорезями; 6 - шестигранный колпачок с прорезями; 7 - прямоугольный колпачок с зубцами; 8 - туннельный колпачок с зубцами.
4
а – решетчатая тарелка; б – дырчатая тарелка; 1 – основание тарелки; 2–сливные (часть из них – одновременно и
опорные) трубы; 3 –опорное полукольцо.
5

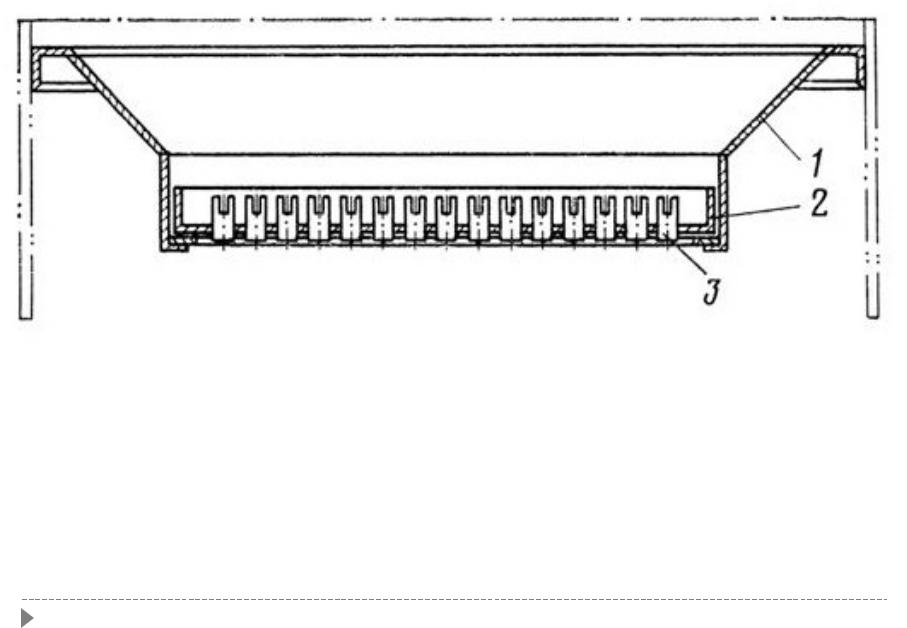

1 – собирающий конус; 2 – основание тарелки; 3 –патрубок для жидкости.
6
Абсорбер тарельчатый
1 — корпус; 2 — каплеотбойник;
3 — тарелка; 4 — люк;
5 — опорная обечайка; Потоки:
/ — ненасыщенный абсорбент; II — сухой газ;
III — сырой газ;
IV — насыщенный абсорбент
7
Абсорбер насадочный
1 — корпус;
2 — распределительная тарелка;
3 — насадка;
4 —опорная решетка;
5 — загрузочные люки;
6 — опора;
7 — люки выгрузки насадки. Потоки:
/ — ненасыщенный абсорбент; II — сухой газ;
III — сырой газ;
IV — насыщенный абсорбент
8
Адсорбер аксиального типа с неподвижным слоем адсорбента
1 — корпус; 2 — опорная решетка;
3 — перфорированный лист и два слоя сетки; 4 — фарфоровые шары;
5 — переточные трубы для загрузки (выгрузки) адсорбента; 6 — слой цеолита; 7 — слой алюмогеля;
8 — решетка, 9 —кран-укосина;
10 — штуцер для загрузки адсорбента;
11 — люк-лаз; 12 — трубопровод для выгрузки адсорбента.
Потоки:
/ — исходный газ; II — отработанный газ
9
