ВИДЫ ТЕПЛООБМЕННИКОВ, ИХ УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
Главной целью теплообменника является передача тепла от носителя (вещества с высоким показателем температуры) до холодного объекта. Примером теплоносителя может являться газ, жидкость и пар. Сегодня на прилавках магазинах можно наблюдать большое разнообразие теплообменников. Каждый из них имеет свои особенности: принцип действия, внешний вид, разные показатели температуры и т. д.
Каждый теплообменник имеет и набор устройств, которые работают по особому принципу. Их разделяют на два вида:
рекуперативные;
регенеративные.
Впервом виде подразумевается использование двух разных жидкостей. Они взаимодействуют между собой с помощью разделительной стенки. В процессе обмена температурами, поток в обоих вариантах остаётся прежним и не изменяется.
Во втором виде теплообменников прослеживается наличие рабочего элемента, который в то же время является и источником поставляемого тепла и своеобразным зарядным устройством. При контакте с жидкостями, элемент нагревается, издавая в пространство необходимое тепло. В этом случае, поток тепла может изменить своё направление.
ПРИНЦИП РАБОТЫ ТЕПЛООБМЕННИКА.
Современный теплообменник может работать по трём основным процессам:
конвекция;
тепловое излучение;
теплопроводность.
Классификация приборов происходит по тому, каким из способов тепло поставляется к холодному объекту, а именно:
смесительный способ;
теплообменный способ.
ПЛАСТИНЧАТЫЕ ТЕПЛООБМЕННИКИ.
Пластинчатые теплообменники относятся |
к |
|
классу рекуперативных |
теплообменников |
и |
представляют собой аппараты, теплообменная поверхность которых образована набором тонких штампованных металлических пластин. Пластины теплообменника, собранные в единый пакет, образуют между собой каналы, по которым протекают теплоносители, обменивающиеся тепловой энергией.
Каналы с теплоносителями А и В чередуются между собой.
Основные размеры и параметры наиболее распространенных в промышленности пластинчатых теплообменников определены ГОСТ 15518—83.
Их изготовляют с поверхностью теплообмена от 2 до 600 м2 в зависимости от типоразмера пластин; эти теплообменники используют при давлении до 1,6 МПа и температуре рабочих сред от -30 до +180°С для реализации теплообмена между жидкостями и парами (газами) в качестве охладителей, подогревателей и конденсаторов.
ТИПЫ ПЛАСТИНЧАТЫХ ТЕПЛООБМЕННИКОВ
Пластинчатые теплообменники разделяют по степени доступности поверхности теплообмена для механической очистки и осмотра:
разборные
полуразборные (полусварные)
неразборные (паяные и сварные)
Наиболее широко применяют разборные пластинчатые теплообменники , в
которых пластины отделены одна от другой резиновыми уплотнениями. Монтаж и демонтаж этих аппаратов осуществляют достаточно быстро, очистка теплообменных поверхностей требует незначительных затрат труда.
РАЗБОРНЫЙ ПЛАСТИНЧАТЫЙ ТЕПЛООБМЕННИК

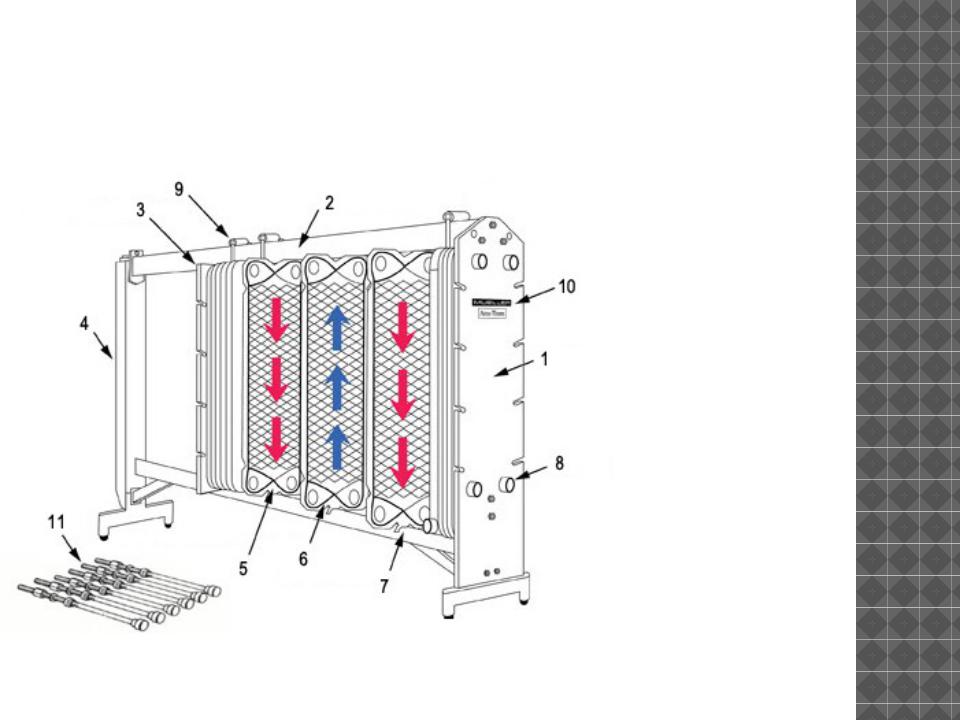

1 – передняя неподвижная плита 2 – верхняя направляющая
3 – задняя подвижная плита 4 – задняя стойка
(штатив)
5 – рабочая пластина
6 – уплотнения
7 – нижняя направляющая
8 – патрубки
9 – ролики для перемещения пластин вдоль направляющих 10 – шильд с названием и техническими данными
