С2 100n

BA1 1Вт

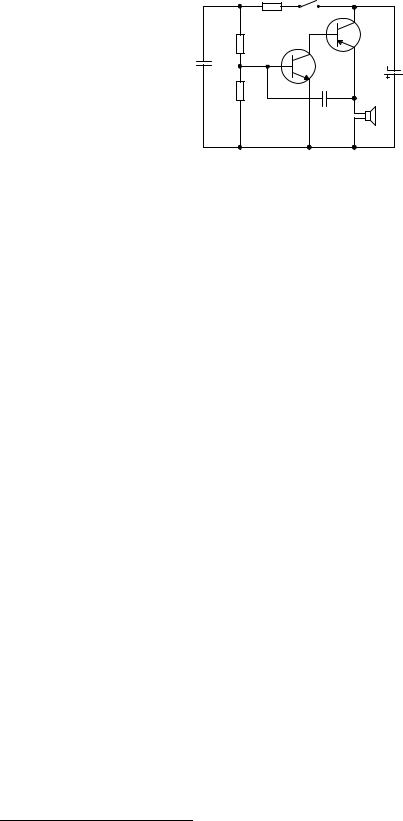

Рисунок 13.5. Принципиальная схема сирены

В интернете вы можете найти наборы элементов для построения самых разнообразных электротехнических схем, в том числе цифровых.

13.1.12. Создание собственных фигур

В некоторых случаях требуются специфические образцы фигур. Visio позволяет создавать собственные наборы трафаретов. Если готовые трафареты не найдены в интернете109, их можно создать самостоятельно. Создайте новую страницу в документе. В панели Фигуры выберите команду Дополнительные фигуры/Создать набор элементов (если собственные наборы уже создавались, то выбрать набор можно командой

Дополнительные фигуры/Мои фигуры панели Фигуры). В списке наборов нажмите на новом списке правой кнопкой мыши, выберите команду контекстного меню Сохранить как, сохраните в папку F:\ под именем Технологическое оборудование.vss. Ниже списка, в окне экспресс-фигур вызовите команду контекстного меню Создать образец, введите имя Тарельчатый реактор с мешалками. Для созданного трафарета вызовите команду контекстного меню Изменить образец/Изменить фигуру образца. Откроется документ для рисования образца. В ниспадающем списке кнопки Прямоугольник (вкладка Главная, блок Сервис) выберите инструмент Линия Ctrl+6, нарисуйте контур аппарата (Рис. 13.4), начиная каждый новый сегмент из точки окончания предыдущего, что соединяет линии, крышку аппарата создайте инструментом Дуга Ctrl+7 (из двух половинок).

109 Набор трафаретов по электронике и автоматике «Склад полезных материалов для Visio»: http://www.visio.artberg.ru/loading.htm

349
