Сначала разместите все элементы в нужном положении, для этого перетащите их мышью по очереди из списка слева на лист. При перемещении рекомендуется использовать вспомогательные оси, появляющиеся при выравнивании перемещаемого объекта относительно уже размещенных объектов или центра листа.

После размещения фигур, соедините их, используя соединительные линии, как показано на рисунке. Для позиционирования соединительных линий используйте маркеры на линиях. После создания блок-схемы внесите текст – впишите надписи в элементы схемы, используя шрифт Calibri (Arial). Выделите всю схему (Ctrl+A), выберите размер шрифта 12пт и толщину линий 2¼ пт. Передвиньте текст «Да/Нет» вблизи условного оператора так, чтобы он был рядом с линией, но её не перекрывал.

Созданная схема описывает следующий алгоритм, расположенный между блоками Начало/Конец: Инициализировать переменную S в нуль, повторить 5 раз выполнение операторов в цикле (счётчик цикла J принимает значения от 1 до 5) – ввести X, если X больше нуля, увеличить значение переменной S на X 2 (надстрочное положение задаётся Ctrl+Shift+=), иначе увеличить значение переменной S на обратную величину X. После окончания цикла распечатать значение S.

Каждую схему можно распечатать на принтере (Ctrl+P), предварительно оценив масштаб и размещение в окне предварительного просмотра (Файл/ Печать).

13.1.9. Составление плана помещения

Создайте новую схему с использованием категории Карты и планы, шаблон План рабочих мест. В настройках страницы на вкладках настроек экрана и печати установите размер страницы А4, альбомной ориентации. На вкладке масштаба чертежа установите масштаб 1,5 cm = 1 m.

Из набора шаблонов Стены, окна и двери переместите на чертёж объект Комната. На плане нажмите на объекте стены правой кнопкой мыши, выберите в контекстном меню команду Свойства и установите ширину 14650 mm и длину 5700 mm. Разместите поверх стены шаблоны, двойной двери, пилястров (колонн). Разместите внутри фигуры объект Размеры комнаты. Перейдите на вкладку Офисная мебель, разместите на

345

схеме шаблон стола, в свойствах объекта стола укажите размеры 600×1250 mm. Скопируйте необходимое количество объектов стол, находящихся в таком же положении с помощью буфера обмена или с помощью мыши (перемещение объекта при нажатой клавише Ctrl). Скопируйте шаблон стола, предназначенный для вертикального размещения, разверните его на 90°. Скопируйте необходимое количество подобных элементов стола и разместите на схеме согласно рисунку. Разместите объект шкафа, установите размер 900×450 mm. Скопируйте и разместите на схеме нужное количество объектов. Разместите объект доска (Table) и укажите размер 50×1800 mm.

Room

14700,00 мм x 5700,00 мм

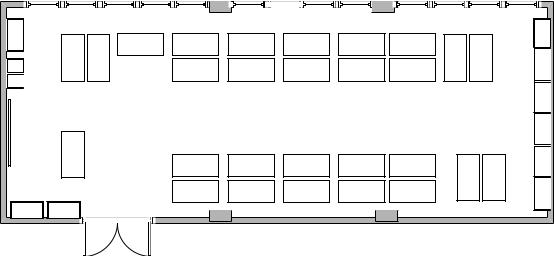

Рисунок 13.2. План помещения

13.1.10. Построение технологической схемы

Создайте новую схему с использованием категории Техника – шаблон Технологическая схема. В свойствах страницы установите размер листа А4, книжную ориентацию.

Из вкладки резервуаров поместите реакционный резервуар, закрытую цистерну. Из вкладки теплообменников разместите конденсатор, разверните его на 90°. Из вкладки насосов разместите Ротационный насос 1. Из вкладки Вентили и фитинги поместите задвижки (Шиберный вентиль). Разместите, масштабируйте и подпишите элементы согласно примеру.

346

Конденсатор 1

Реакционная колонна 1

Ёмкость 1

Задвижка 3

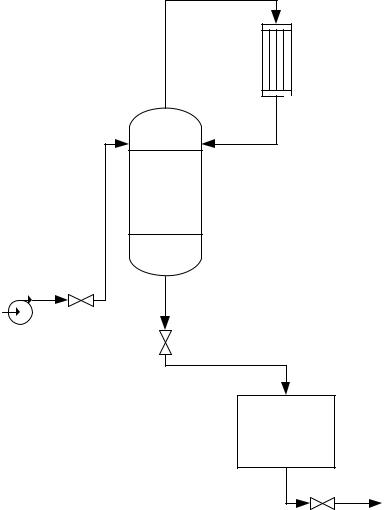

Рисунок 13.3. Технологическая схема

13.1.11. Построение электротехнической схемы

Создайте новую схему с использованием категории Техника –

шаблон Принципиальная электротехническая схема. В свойствах страницы установите размер листа А4, альбомную ориентацию.

Из набора Полупроводники и электронные лампы поместите на лист

биполярный (транзистор), светодиод. В контекстном меню транзистора включите Показать баллон ЭВП. Перемещением при нажатой клавише Ctrl правее создайте копию транзистора. В контекстном меню копии (второго) транзистора выберите команду NPN. Также для второго транзистора выполните команду Главная/Положение/Повернуть фигуры/

347

Отразить сверху вниз. Покажите баллон для светодиода, разверните фигуру на 90° против часовой стрелки, Отразите фигуру слева направо. Из набора Базовые компоненты поместите компоненты резистор, конденсатор и батарея. Если у конденсатора обозначение обкладок представлено разными линиями, выполните контекстную команду показывать альтернативный символ. Для резистора выполните контекстную команду Показывать альтернативный символ. Создайте две копии резистора, одну копию поверните вертикально. Разместите фигуры согласно Рис. 13.4, соедините линиями элементы.

Рисунок 13.4. Принципиальная схема генератора световых импульсов

Так как для обозначения явного соединения при пересечении проводников в электрических схемах используется специальное обозначение (жирная точка), то пересечение без соединения не требует дополнительного обозначения дугой, как это принято для обозначения трубопроводов при создании технологических схем, поэтому выключите/проверьте режим отображения командой Конструктор/

Соединительные линии/ Показать значки пересечения линий. Для создания Т-образных соединений поместите на линии фигуру Соединение из набора Линии передачи и соедините линии с фигурами. Выберите инструмент Текст, последовательно нажимая на фигуры, введите описывающий их текст (текст при этом привязывается к фигурам и перемещается с ними). Для вставки обозначения ёмкости μ (микрофарад) используйте команду Вставка/Символ. Символ «+» у поляризованного конденсатора C1 вставьте с помощью инструмента Текст, уменьшите границы текстового поля и переместите объект в позицию.

Самостоятельно создайте схему, изображённую на Рис. 13.5.

348
