или right используется оператор none для отключения вывода пары. Если нужно вставить обычную скобку в виде простого символа, перед её именем ставится обратная наклонная черта \, или скобка помещается в двойные кавычки (их вид может отличаться). Пример: left lbrace stack

a

{a#b} right none даст . Оператор size также действует и на скобки: size

b

*2 \lbrace создаст открывающую фигурную немасштабируемую скобку двойного размера в виде отдельного символа, которая не требует пары.

Редактор Writer имеет альтернативный способ размещения формул кроме использования стиля – в базу автотекста внесена команда FN, для использования которой необходимо набрать в тексте ключевое сочетание fn и нажать F3. Ключевое сочетание заменяется таблицей из двух горизонтальных ячеек с неотображаемыми рамками. У левой большой ячейки выключено выравнивание по центру, у правой малой – по правому краю. В большой ячейке располагается пример формулы E = mc2, в правой – поле автоматической нумерации формул, на номер которого можно ссылаться в документе (Вставка/Перекрёстная ссылка).

Самостоятельно наберите остальные формулы задания.

Для создания рамки вокруг последней формулы, выйдите из редактора Math, выделите формулу (при этом вместо панели Форматирование отображается панель OLE-объект), нажмите кнопку

Границы панели OLE-объект и в списке выберите Все границы.

9.4. ВСТАВКА ХИМИЧЕСКИХ ФОРМУЛ

Второе задание содержит химические формулы. В качестве редактора используется Accelrys Symyx Draw80.

Вам предстоит набрать следующий лист задания.

80 Бесплатный для академического использования редактор, который переименовывался по мере укрупнений и слияний фирм-владельцев. Этот редактор был известен под названиями: ISIS Draw, MDL ISIS Draw, Symyx Draw, Accelrys Draw. Домашняя страница (на момент написания этого руководства): http://accelrys.com/

173

Второй лист задания

2. ХИМИЯ

2.1. Флуоресцеин

Флуоресцеин (диоксифлуоран) – органическое соединение, флуоресцентный краситель [2].

Свойства: Жёлтые кристаллы, плохо растворимые в воде, лучше – в спирте и водных щелочах, температура плавления 314—316°C (с разложением). В водных растворах существует в виде смеси (1:1) бензоидной и хиноидной форм и обладает сильной жёлто-зелёной флуоресценцией (отсюда и название).

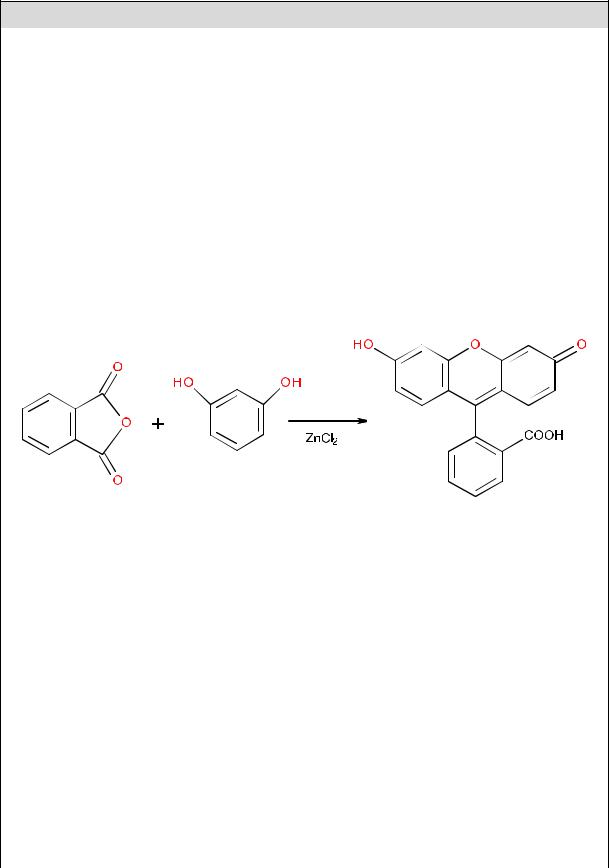

Получают флуоресцеин конденсацией фталевого ангидрида с резорцином:

2

Флуоресцеин относится к группе триарилметановых (ксантеновых) красителей; окрашивает в жёлтый цвет шёлк и шерсть. Однако в текстильной промышленности его не применяют вследствие малой прочности выкрасок. Флуоресцеин используют для изучения путей следования подземных вод, его динатриевую соль (уранин) – как компонент флуоресцирующих составов. Флуоресцеин широко используется для подкрашивания шампуней, пен и солей для ванн, воды в аквариумах и водоёмах, других декоративных целей. Часто его вшивают в ткань спасательных жилетов – при попадании такого жилета в воду образуется огромное ярко-зелёное пятно, хорошо различимое с самолёта. В аналитической химии флуоресцеин используется в качестве люминесцентного кислотно-основного индикатора (интервал перехода – 4,0-5,0) [3]. В биохимии и молекулярной биологии изотиоцианатные производные флуоресцеина (англ. FITC, Fluorescein Isothyocyanate) – в качестве биоло-

174

гических красок для определения антигенов и антител. Практическое значение имеют также некоторые галогензамещённые флуоресцеина, например эозины.

Флуоресцеин используют в тепловых сетях для обнаружения утечек.

2.2. Эозин

Эозин – краситель, растворимый в воде, получают действием брома на флуоресцеин. Интенсивно-розового цвета. Применяют в качестве копировальных карандашей, губной помады, для сенсибилизации фотоматериалов, как индикатор в аналитической химии, как гистологический краситель (окрашивает белки в розовый цвет).

Сначала наберите текст. Оставьте пустые строки для формул. Используйте стили для форматирования. Применение стиля Заголовок 1 автоматически перенесёт строку заголовка на новую страницу.

Для набора химического уравнения загрузите программу Symyx Draw. На панели инструментов нажмите кнопку с изображением структуры бензола (при поднесении курсора к кнопкам, появляется подсказка), нажмите мышью в области редактирования – изображение структуры будет помещено в редактор. Для создания связей используйте инструмент Bond Tool, у него есть дополнительная панель, где можно выбрать тип связи. Если в соединении указан неверный тип связи, выберите на панели нужный и нажмите на связь в формуле, она будет заменена новой. По умолчанию каждому узлу связи соответствует атом углерода, атомы водорода не показываются, их количество вычисляется из свободных связей углерода (углерод четырёхвалентен, водород – одновалентен). Для вставки атома, отличного от водорода и углерода на панели выбирается инструмент Atom Toolbar. Он открывает панель со списком атомов. Выберите соответствующий атом, поднесите курсор мыши к узлу (при этом появляется прямоугольник позиции узла), нажмите левой кнопкой мыши, атом углерода будет заменён на требуемый. Для ввода радикала, например гидроксильного –OH или кислотного –COOH, используйте инструмент Atom Tool, который находится совместно с инструментом Atom Toolbar, и может быть выбран с помощью стрелки справа. Этот инструмент позволяет вводить несколько атомов, причем при наличии индексов, они размещаются в подстрочное положение авто-

175
