2 Завдання для виконання роботи

В якості об’єкту для застосування методу системного аналізу, як правило, повинен обиратися енергетичний агрегат, що відповідає темі випускної роботи магістра. Додаткові варіанти об’єктів дослідження наведені в табл. 2.1.

Таблиця 2.1 ‑ Енергетичні об’єкти для проведення системного аналізу

№ варіанта	Об’єкт дослідження
1	Енергоблок потужністю 300 МВт
2.	Система пилопідготовки твердого палива для блоку потужністю 300 МВт.
3.	Система регенерації тепла блоку потужністю 300 МВт.
4.	Теплова мережа для районної котельні.
5.	Котлоагрегат типу ТП50.
6.	Котлоагрегат типу ТП-35У.
7.	Котлоагрегат типу БКЗ-75-39 ГМА
8.	Котлоагрегат типу ДКВр 10-13С.
9.	Котлоагрегат типу КЕ-10-14.
10.	Котлоагрегат типу ДЕ-10-14 ГМ.
11.	Котлоагрегат типу ДЕ-16-14.

На підставі вивченої науково-технічної літератури необхідно для заданого енергетичного об’єкта виконати системний аналіз і спів ставити його структурну схему. Привести детальний опис внутрішньої структури одного характерного блока, що входить в цю схему, включно з основними вхідними і вихідними параметрами.

В якості прикладу на рис. 2.1 наведена загальна технологічна схема барабанного парового котла. На схемі показані основні потоки палива, повітря, продуктів згоряння, живильної води та пари, що продукується, а також потоки тепла. Прийняті наступні основні позначення: B_т – витрати палива; Q_т, – витрати тепла в топці, Q_в і Q_Г – потоки тепла, що переносяться повітрям і димовими газами, D_пр – витрати пари на продувку; D_п.в. і t_п.в. – витрати і температура живильної води; D_в.пр. – витрати живильної води на пароохолоджувач; t_п.п., P_п.п. і D_п.п. – температура, тиск і витрати перегрітої пари.

1 – топка, 2 – циркуляційний контур, 3 – барабан, 4 – пароперегрівач, 5 – пароохолоджувач, 6 – економайзер, 7 – повітропідігрівач,

Рис. 2.1 ‑ Загальна технологічна схема барабанного парового котла

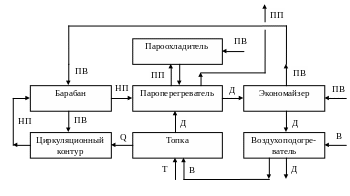

На рис. 2.2 наведена загальна структурна схема барабанного парового котла, що розглядається, яка відображає основні елементи котла і рух основних потоків між ними.

НП і ПП – насичена і перегріта пара; ПВ – живильна вода,

Т, В і Д – потоки палива, повітря і диму; Q – потік тепла.

Рис. 2.2- Структурна схема барабанного парового котла

3. Вимоги до звіту

Звіт про роботу повинен має містити наступне:

1. Номер, назву і мету роботи.

2. Короткі теоретичні відомості про метод системного аналізу.

3. Опис заданого енергетичного агрегату, що має його конструктивну і технологічну схеми, а також коротку технічну характеристику.

4. Складену структурну схему заданого енергетичного агрегату і її опис.

5. Опис обраного характерного блоку, що входить до структурної схеми.

6. Висновки.

7. Список використаної літератури.

4. Контрольні питання

1. Що таке системний аналіз і коли він застосовується ?

2. Дайте коротку характеристику поняття системи.

3. Які технічні об’єкти в енергетиці можливо віднести до складних систем ?

4. Для чого застосовується структурне представлення системи, що вивчається ?

5. Наведіть типові задачі математичного моделювання складних систем.

6. Що являє собою структурний синтез і для чого він застосовується ?

7. Для чого застосовується структурний аналіз складних систем і яких цілей він дозволяє досягти ?

8. Що є типовою задачею параметричного аналізу ?

9. Що являють собою декомпозиція і агрегування складних об’єктів ?

10. Для чого може застосовуватися декомпозиція енергетичних об’єктів ? Навести приклад.

Лабораторна робота №2

Вибір і застосування ефективної методології для обробки експериментальних даних

Мета роботи: засвоїти методологію обробки експериментальних даних на основі застосування регресійного аналізу.
