Доступ к альфа-веретенам и отдельным импульсам веретен в альфа диапазоне
Для
доступа к первой эпохе (рис. 1), в среде
КОРСАР в меню ЭЭГ необходимо выбрать
команду Ввод, далее выбрать файл
C4_1.txt,
после чего выбрать команду Преобразовать
в контур в меню ЭЭГ

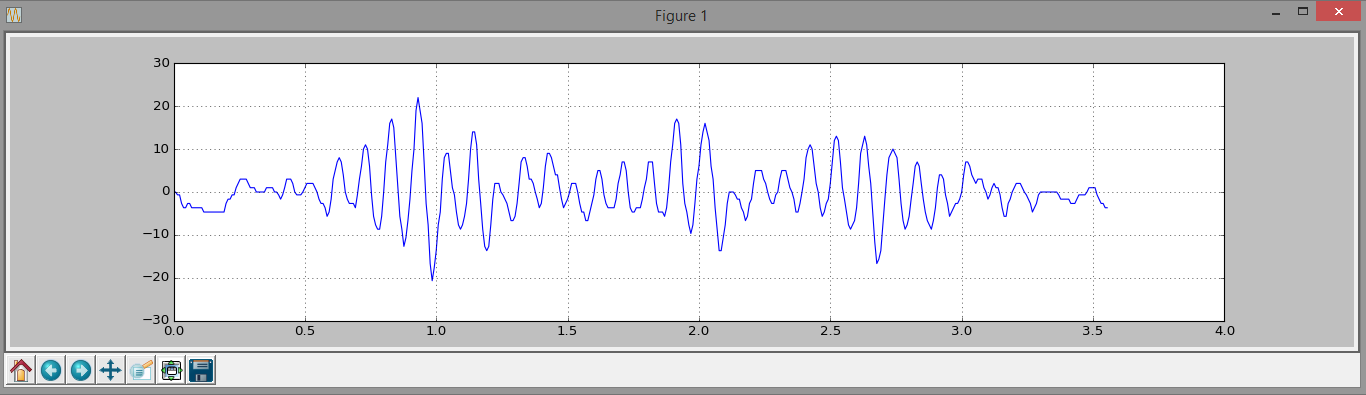

Рис. 1. Первая эпоха
Для
доступа к первому веретену (рис. 2), в
среде КОРСАР в меню ЭЭГ необходимо
выбрать команду Ввод, далее выбрать
файл C4_1_alpha.txt,
после чего выбрать команду Преобразовать
в контур в меню ЭЭГ

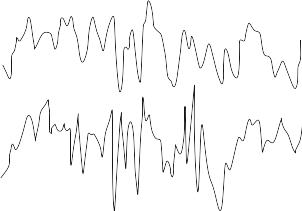

Рис. 2. Первое веретено в альфа диапазоне
Для доступа ко второй эпохе (рис. 3), в среде КОРСАР в меню ЭЭГ необходимо выбрать команду Ввод, далее выбрать файл C4_2.txt, после чего выбрать команду Преобразовать в контур в меню ЭЭГ
Рис. 3. Вторая эпоха
Для доступа ко второму веретену (рис. 2), в среде КОРСАР в меню ЭЭГ необходимо выбрать команду Ввод, далее выбрать файл C4_2_alpha.txt, после чего выбрать команду Преобразовать в контур в меню ЭЭГ

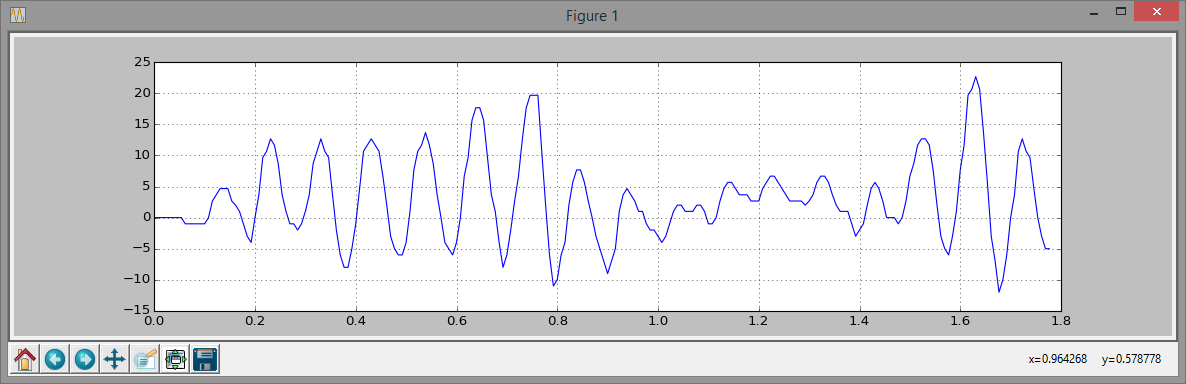

Рис. 4. Второе веретено в альфа диапазоне
Сигнал первой эпохи и первого веретена был сегментирован. Каждый сегмент сохранен в собственный файл. Для доступа к файлам сегментов первой эпохи в среде КОРСАР необходимо выбрать команду ВВОД из меню ЭЭГ, далее выбрать один из файлов C4_1_segment_N, где N – номер сегмента в эпохе. Для доступа к сегментам первого веретена необходимо выполнить аналогичные действия, сегменты веретена хранятся под именами C4_1_alpha_N, где N – номер сегмента в веретене.

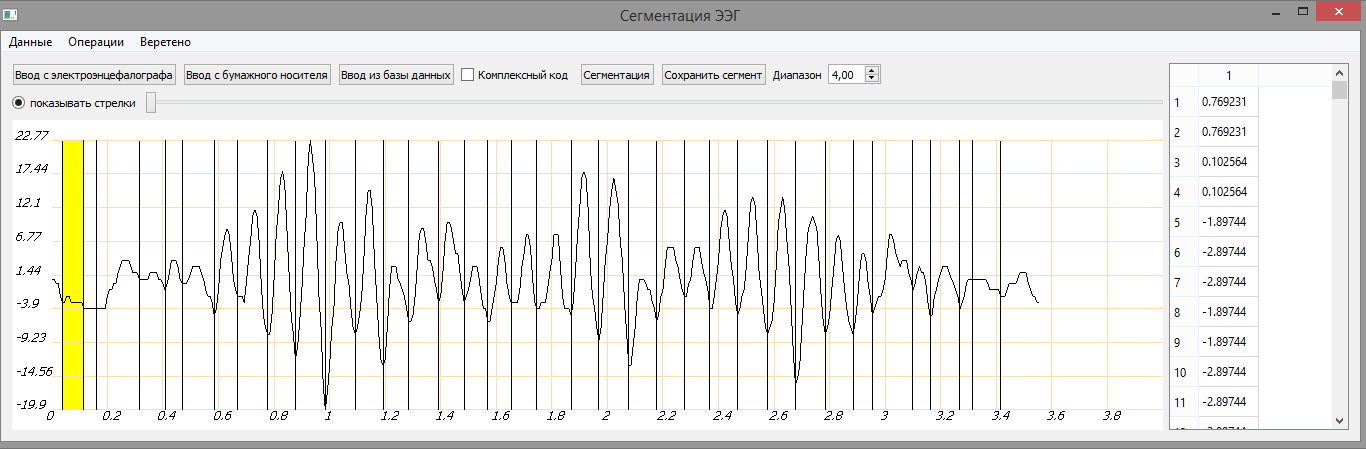

Рис. 4. Результат сегментации первой эпохи
Рис. 5. Результат сегментации первого веретена
Доступ к файлам, содержащим к-комплекс в среде корсар
Для доступа к эпохе сигнала, содержащую к-комплекс (рис. 1) в среде КОРСАР в меню ЭЭГ необходимо выбрать команду Ввод, далее выбрать файл к_комплекс.txt, после чего выбрать команду Преобразовать в контур в меню ЭЭГ

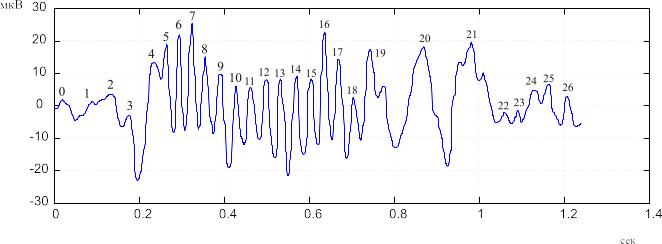

Рис. 1. Эпоха сигнала, содержащая мю-ритм
Сигнал, содержащий К-комплекс, был подвергнут сегментации. Каждый импульс имеет свой порядковый номер (см. рис. 1). Для доступа к коду отдельного импульса в среде КОРСАР в меню ЭЭГ необходимо выбрать команду Ввод, далее выбрать файл к_комплекс _N.txt, где N – номер импульса. После выбрать команду Преобразовать в контур в меню ЭЭГ. (например для загрузки нулевого импульса необходимо выбрать файл к_комплекс_0.txt).
Доступ к файлам основных типов эпилептиформной активности в среде корсар
Оцифровке были подвергнуты изображения на рис. 19 пособия Зенкова "Клиническая электроэнцефалография". Изображения оцифрованных графиков приведены ниже:
Спайки
Острые волны
Острые волны в полосе бета
Для доступа к "Спайкам" в среде КОРСАР в меню ЭЭГ-1 необходимо выбрать команду Ввод, далее в открывшемся окне выбрать файл Спайки0.txt или Спайки1.txt. Далее в меню ЭЭГ-1 выбрать команду Преобразовать в контур. Сигнал ЭЭГ, содержащий спайки, был подвергнут сегментации. Для доступа к отдельным импульсам сигнала необходимо проделать аналогичные действия, но выбрать файл Спайки0_N.txt или Спайки1_N.txt, где N – номер импульса в составе колебания.

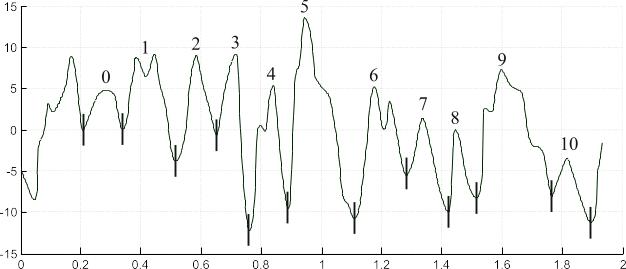

Рис. 1. Обозначение сегментов в фале Спайки0
Например, для доступа к нулевому сегменту из файла Спайки0.txt необходимо в среду КОРСАР загрузить файл Спайки0_0.txt.
Сигнал из файла Спайки0.txt был подвергнут сегментации. На первой итерации процедуры сегментации была выставлена полоса пропускания ФНЧ: нижняя – 0 Гц, Верхняя – 12 Гц. Далее положение границ между импульсами ЭЭГ итерационно уточнялись, на каждой итерации полоса пропускания фильтра увеличивалась на 1 Гц, пока верхняя полоса пропускания стала равной 75 Гц. Для доступа к отдельным импульсам сигнала файла Спайки0.txt в среде КОРСАР необходимо выбрать команду ВВОД из меню ЭЭГ-1, далее выбрать один из файлов Спайки0_N, где N – номер сегмента в эпохе, изменяется от 0 до 10. Например для загрузки первого импульса необходимо выбрать файл Спайки0_0.txt.
Рис. 1. Изображение файла Спайки0.txt
Для доступа к файлу Спайки1.txt необходимо в среде КОРСАР в меню ЭЭГ-1 выбрать команду Ввод, далее в открывшемся диалоговом окне выбрать файл Спайки1.txt и нажать на кнопку ОК. В окно А среды загрузится действительный сигнал. Далее в меню ЭЭГ-1 необходимо выбрать команду Преобразовать в контур, после чего в окне А среды окажется сигнал, изображенный на рис. 2.
Сигнал из файла Спайки1.txt был подвергнут сегментации. На первой итерации процедуры сегментации была выставлена полоса пропускания ФНЧ: нижняя – 0 Гц, Верхняя – 12 Гц. Далее положение границ между импульсами ЭЭГ итерационно уточнялись, на каждой итерации полоса пропускания фильтра увеличивалась на 1 Гц, пока верхняя полоса пропускания стала равной 75 Гц. Для доступа к отдельным импульсам сигнала файла Спайки1.txt в среде КОРСАР необходимо выбрать команду ВВОД из меню ЭЭГ-1, далее выбрать один из файлов Спайки1_N, где N – номер сегмента в эпохе, изменяется от 0 до 11. Например для загрузки первого импульса необходимо выбрать файл Спайки1_0.txt.
