10. Вычислить высоты импульса

Команда Вычислить высоты импульса – вычисляет высоты точек контура относительно нулевой линии. Значения высот записываются в действительной части контура в окне А. Текущие высоты импульса равны значениям мнимых частей интегрального представления контура. Считается, что первая точка находится на нулевом уровне, поэтому ее высота всегда равна нулю.

Пример использования. Выполнить процедуры, описанные в руководстве к команде Уравновешивание. Далее выбрать команду Вычислить высоты импульса из меню ЭЭГ-2. В результате в окне А останется контур: {0, 1, 4, 13, 10, 10, 16, 14, 14, 11, 6, 0}.

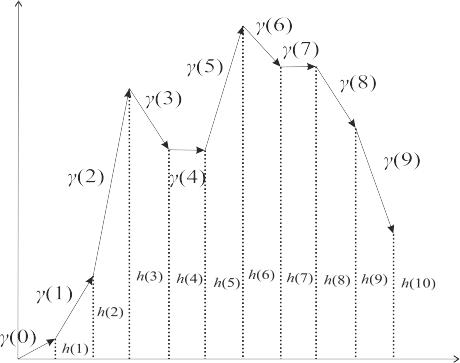

Пример определения высот точек контура представлен на рисунке ниже.

11. Показать атрибуты

Предназначена для показа атрибутов сигнала ЭЭГ, находящегося в окне А, а именно амплитуду его первого отсчета и частоту дискретизации. Результат выводится в окне А как один элементарный вектор, реальная часть которого равна амплитуде первого отсчета, мнимая – частоте дискретизации сигнала.

Пример использования. Для использования команды необходимо ввести любой сигнал ЭЭГ в окно А, для этого выбрать ЭЭГ-1, Ввод. В открывшемся диалоговом окне выбрать любой файл. После можно узнать атрибуты сигнала, вызвав команду показать атрибуты, находящуюся в меню ЭЭГ-2.

12. Вычислить размахи импульса меню ээг-2

Вычисляет ширину импульса в точках, расположенных на конце элементарных векторов контура следующим образом:

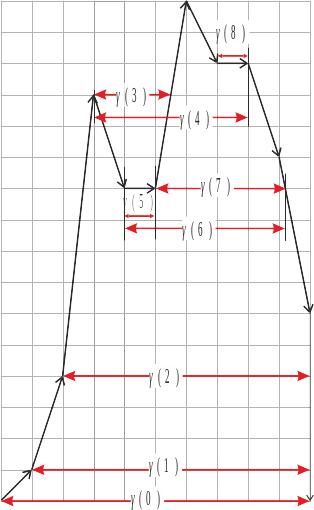

Рис. 1

На рисунке представлен пример расчета ширины импульса в точках – концах элементарных векторов. Код контура на рисунке имеет вид: {1+i, 1+3i, 1+9i, 1-3i, 1, 1+6i, 1-2i, 1, 1-3i, 1-5i, -6i}. Результат вычисления ширины импульса в его различных точках: {10, 9, 8, 2.5, 5.333, 1, 5.2, 4.2, 1}. Результат вычисления сохраняется в окне А, действительная часть контура равняется вычисленным значениям широт, мнимая – нулю.

Пример использования: В меню Процедуры выбрать команду Ввод. Далее ввести контур: {1+i, 1+3i, 1+9i, 1-3i, 1, 1+6i, 1-2i, 1, 1-3i, 1-5i, -6i}. Введённый контур имеет вид, показанный на рис. выше. Для вычисления его широт необходимо в меню ЭЭГ-2 выбрать команду Вычислить размахи импульса. В результате выполнения команды в окне А останется контур, содержащий вычисленные значения ширины импульса. Действительная часть контура равняется вычисленным значениям широт, мнимая – нулю.

13. Рассчитать угол в вершине

Вычисляет угол между векторами и сегмента ЭЭГ , где - номер элементарного вектора контура , расположенного в его вершине (соответствует точке глобального максимума) см. рис. 2, и - количество элементарных векторов лева и справа от Результат вычисления угла сохраняется в окне А, как реальная часть первого элементарного вектора, в мнимую часть записывается номер .

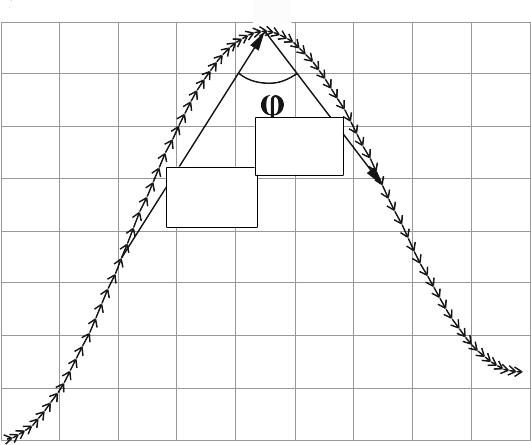

Рис. 2. Пример определения угла в вершине импульса ЭЭГ

Вызова команды появляется диалоговое окно, в которое вводятся количество векторов справа и слева от вершины контура. После нажатия кнопки ОК вычисляется угол между двумя суммарными векторами.

Пример использования: В меню Процедуры выбрать команду Ввод. Далее ввести контур: {1+i, 1+3i, 1+9i, 1-3i, 1, 1+6i, 1-2i, 1, 1-3i, 1-5i, -6i}. Введённый контур имеет вид, показанный на рисунке.

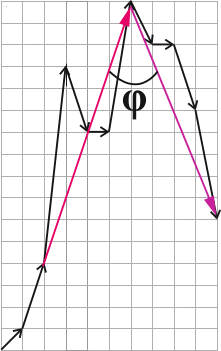

Д алее в меню ЭЭГ-2 вызвать команду Рассчитать угол в вершине. В появившемся окне ввести значения: Количество векторов слева от вершины – 4; Количество векторов справа от вершины – 4. Введенные значения соответствуют вычислению угла между векторами А и В на рисунке слева. После нажатия клавиши ОК на диалоговом окне в окне А среды КОРСАР остается результат вычисления угла между векторами А и В, равное 43,236 градуса, индекс вектора, в котором наблюдается глобальный максимум - 5.

Значения углов вычисляются следующим образом:
